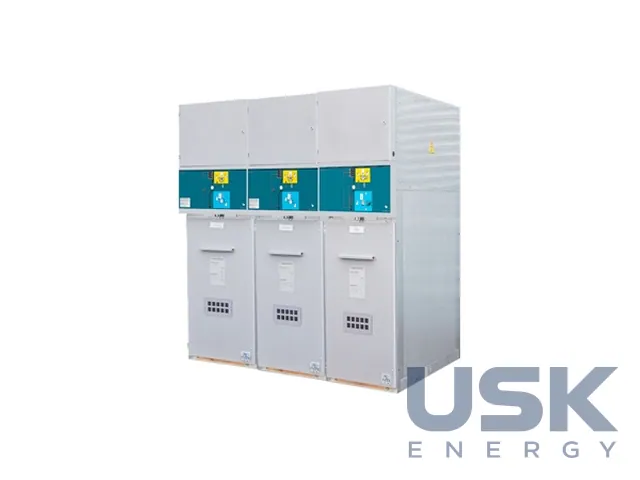

CAHORS Grany — модульний РП середньої напруги з повітряною ізоляцією 12–36 кВ
Модульний РП середньої напруги CAHORS Grany з повітряною ізоляцією на 12–36 кВ, номінальний струм 400 і 630 А, струм КЗ до 20 кА. Комірки в металевому корпусі комплектуються вимикачем, вимикачем навантаження, роз'єднувачем і запобіжниками.
- Номінальна напруга
- 12–36 кВ
- Номінальний струм
- 400 і 630 А
- Струм КЗ
- до 20 кА
- Комутація
- 3-позиційний вимикач-роз'єднувач з гасінням в SF6; вакуумний вимикач
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

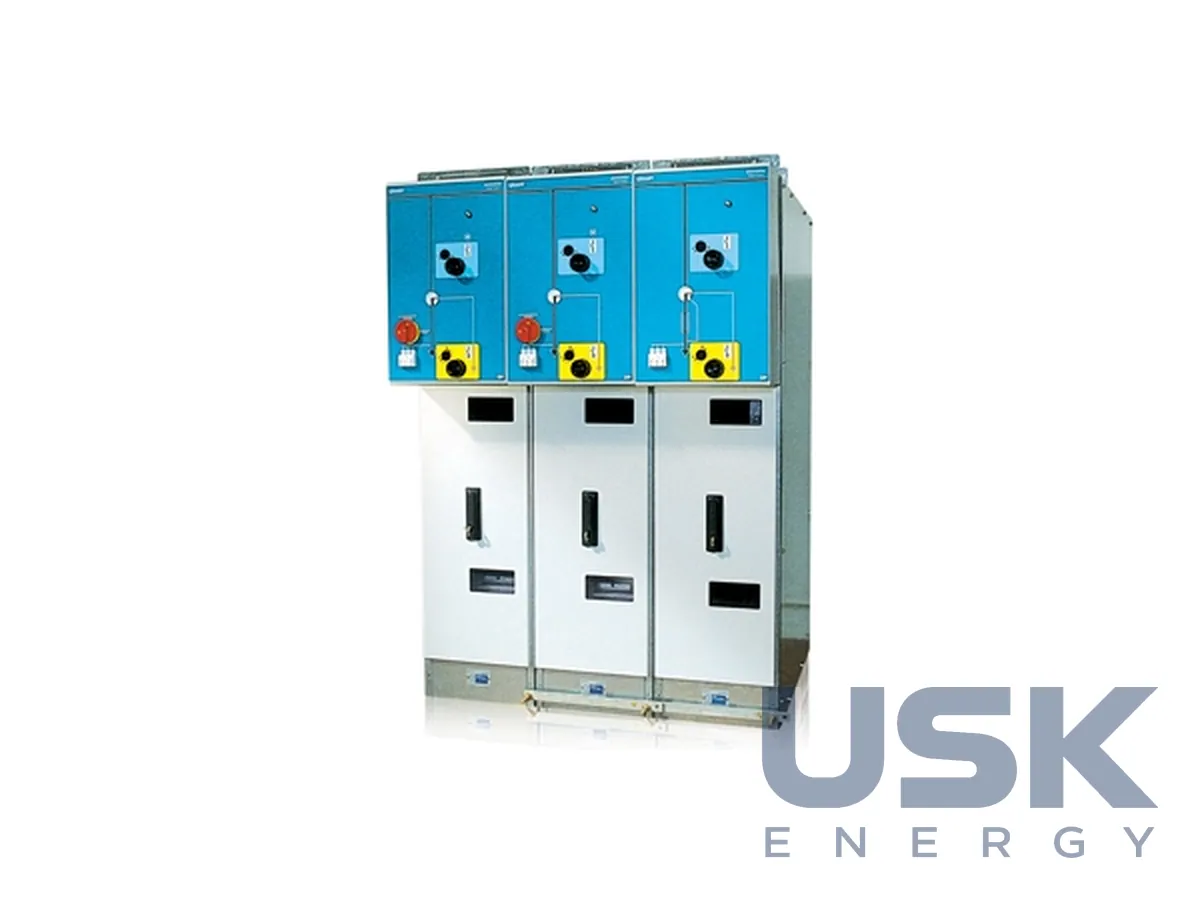

Grany у Cahors позначає повну лінійку модульних комірок СН у металевому корпусі для мереж від 12 до 36 кВ. Основна ізоляція ошиновки і приєднань повітряна, а дуга гаситься всередині герметичних апаратів у середовищі SF6. Такий підхід поєднує звичну для монтажників повітряну комірку з компактним комутаційним апаратом, внутрішня камера якого не потребує обслуговування. Номінальний струм комірок 400 і 630 А, струм КЗ до 20 кА. З окремих комірок збирають РП під будь-яку однолінійну схему, з вводами, відхідними лініями, захистом трансформаторів і секціонуванням. Комірки ставлять у ряд і з'єднують спільними шинами, тому РП легко доповнити новою коміркою, якщо на підстанції з'являється ще одна лінія або другий трансформатор. Металевий корпус кожної комірки поділено на відсіки, це спрощує доступ до кабелів і привода.
У комірки ставлять вимикач, вимикач навантаження, роз'єднувач і запобіжники. Комутацію виконує 3-позиційний вимикач-роз'єднувач з поворотним контактом і гасінням дуги в SF6, а там, де треба вимикати струми КЗ, застосовують вакуумний вимикач. Апарати Grany мають корпус, відлитий з епоксидної смоли і заповнений SF6 під тиском 1350 mbar. Корпус запаяно на весь строк служби за IEC 60265-1, газ доливати не потрібно. Рухомі контакти закріплено на ізольованому поворотному валу всередині литого корпусу, нерухомі встановлено прямо на смолі. Вал повертає привод, винесений на фасад. Положень в апарата три (увімкнено, вимкнено, заземлено), і сама кінематика виключає помилкову послідовність операцій, наприклад заземлення лінії під напругою.
Ширина комірки 375 мм у виконанні на 24 кВ і 500 мм на 36 кВ, тож РП з кількох комірок вміщується в невеликому приміщенні або в металевій підстанції. Керування ручне, з фасаду, або моторизоване. Комірки можна одразу замовити з електроприводами й обладнанням для телекерування, а можна підготувати їх до цього і доукомплектувати пізніше, коли ділянка мережі увійде до програми автоматизації.
Вимикачі навантаження Grany продають і окремо, для складальників РП, які вбудовують їх у власні комірки. Ці апарати розраховані на 5,5–24 кВ і 630 А, виконання за струмом КЗ 12,5/16/20 кА. Для виробника щитового обладнання це готовий герметичний вузол зі зрозумілими приєднувальними розмірами і перевіреними параметрами. Сама Cahors збирає на комірках Grany модульне РП СН у підстанціях NAUVA.
Захист персоналу будується на механічних блокуваннях між вимикачем-роз'єднувачем, заземлювачем і дверима кабельного відсіку, а також на можливості замкнути привод замком. Під час обслуговування перевіряють приводи, допоміжні контакти, кабельні приєднання і стан ізоляторів у повітряній частині. Усередину газової камери апарата під час експлуатації не заходять. Після закінчення строку служби SF6 збирають і здають на утилізацію за встановленою процедурою.
Технічні характеристики
| Номінальна напруга | 12–36 кВ |
|---|---|
| Номінальний струм | 400 і 630 А |
| Струм КЗ | до 20 кА |
| Комутація | 3-позиційний вимикач-роз'єднувач з гасінням в SF6; вакуумний вимикач |
| Ширина комірки | 375 мм (24 кВ), 500 мм (36 кВ) |
| Вимикачі навантаження Grany | 5,5–24 кВ, 630 А, 12,5/16/20 кА |
Запит ціни та строку поставки
CAHORS Grany — модульний РП середньої напруги з повітряною ізоляцією 12–36 кВ, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка ширина комірки Grany?
Ширина комірки 375 мм у виконанні на 24 кВ і 500 мм на 36 кВ.
Які комутаційні апарати встановлюються в комірках?
3-позиційний вимикач-роз'єднувач з гасінням дуги в SF6 або вакуумний вимикач, а також запобіжники. Керування ручне або моторизоване.
Чи можна купити вимикачі навантаження Grany окремо?
Так, вимикачі навантаження на 5,5–24 кВ, 630 А і 12,5/16/20 кА постачаються окремо для складальників РП.
