CAHORS NAUVA — бетонна КТП з коридором обслуговування 50–3150 кВА (приймальна / підвищувальна)

Опис

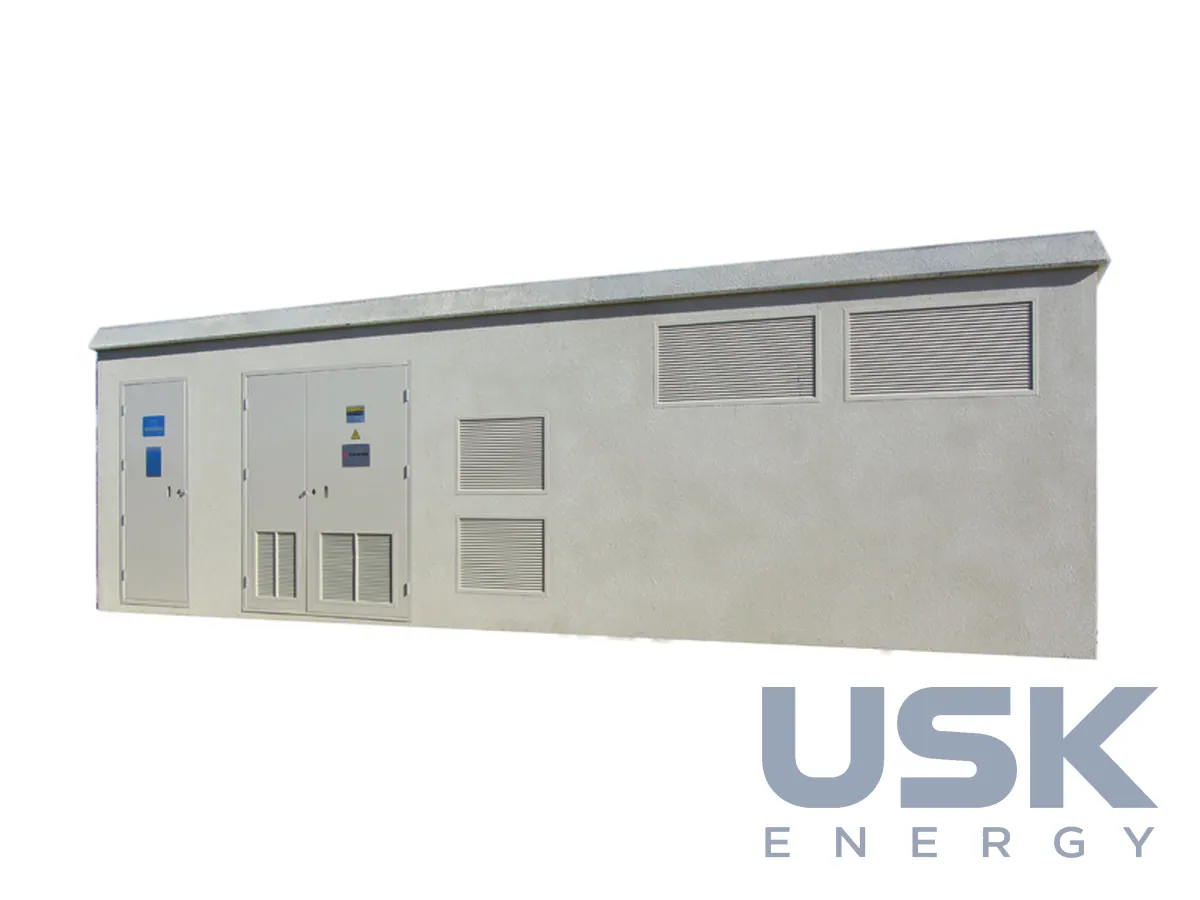

CAHORS NAUVA належить до бетонних комплектних підстанцій із внутрішнім коридором обслуговування. Персонал заходить усередину й працює з обладнанням у приміщенні, а не ззовні через двері, як у компактних підстанціях. Підстанція виконує облік, розподіл і захист. Її випускають у двох варіантах призначення. Перший варіант це приймальна підстанція промислового об’єкта, яка отримує живлення від розподільчої мережі загального користування СН напругою до 33 кВ. Другий варіант це підвищувальна підстанція для видачі потужності об’єктів відновлюваної енергетики, тобто когенерації, ГЕС, біомаси, ВЕС, СЕС, а також систем накопичення енергії.

Корпус бетонний, стійкий до внутрішньої дуги. Довжина підстанції від 4 до 10 м із кроком 1 м, площа від 9,60 м² у NAUVA 4 до 30 м² у NAUVA 10 XL. Ступінь захисту IP25D або IP33 залежно від застосування. Дах виконується односхилим, двосхилим або чотирисхилим, із черепицею чи без неї, що допомагає вписати підстанцію в навколишню забудову. Усередині приміщення СН і НН розділено перегородкою, передбачено маслоприймач під трансформатором, конвектори обігріву, аварійне освітлення, місце для вогнегасника та засобів захисту.

РП СН збирають на комірках Grany (модульний) або Nogaris (компактний, із повною ізоляцією), до 42 комірок на підстанцію. Такий запас за комірками потрібен для великих промислових споживачів і для станцій ВДЕ з кількома лініями від інверторних блоків. Трансформатор потужністю від 50 до 3150 кВА, для підвищувальних підстанцій застосовуються трансформатори зі зниженими втратами. До складу входять щит НН, захист і автоматика, телемеханіка DEIE та ДБЖ 48 В DC. DEIE (Dispositif d’Echange d’Information et d’Exploitation) потрібен для обміну даними та командами з мережевим оператором, що обов’язково для генерувальних об’єктів у Франції. Є також панель обліку, допоміжний щит НН, перетворювач 48/24 В DC і комірка живлення власних потреб із сухим трансформатором 4,5 кВА.

Усі компоненти виготовляються всередині групи CAHORS, від корпусу й трансформатора до комірок СН і щитів. Для замовника це означає одну відповідальну сторону за сумісність обладнання та випробування. Підстанція постачається зібраною й перевіреною, на об’єкті залишається встановити її на підготовану основу, під’єднати кабелі СН і НН та кола зв’язку.

У варіанті для сонячної електростанції в підстанції також розміщують інвертор і шафу його керування, це видно на типовому плануванні з каталогу CAHORS. Конкретний склад визначається проєктом станції та вимогами мережевого оператора до під’єднання.

Під час вибору NAUVA визначають призначення підстанції, потужність трансформатора, кількість і тип комірок СН, склад щита НН, систему обліку, вимоги до DEIE та живлення власних потреб, а за ними підбирають довжину корпусу. Окремо погоджують ступінь захисту, вид даху та колір оздоблення, якщо підстанція стоїть у населеному пункті або на території, що охороняється.
