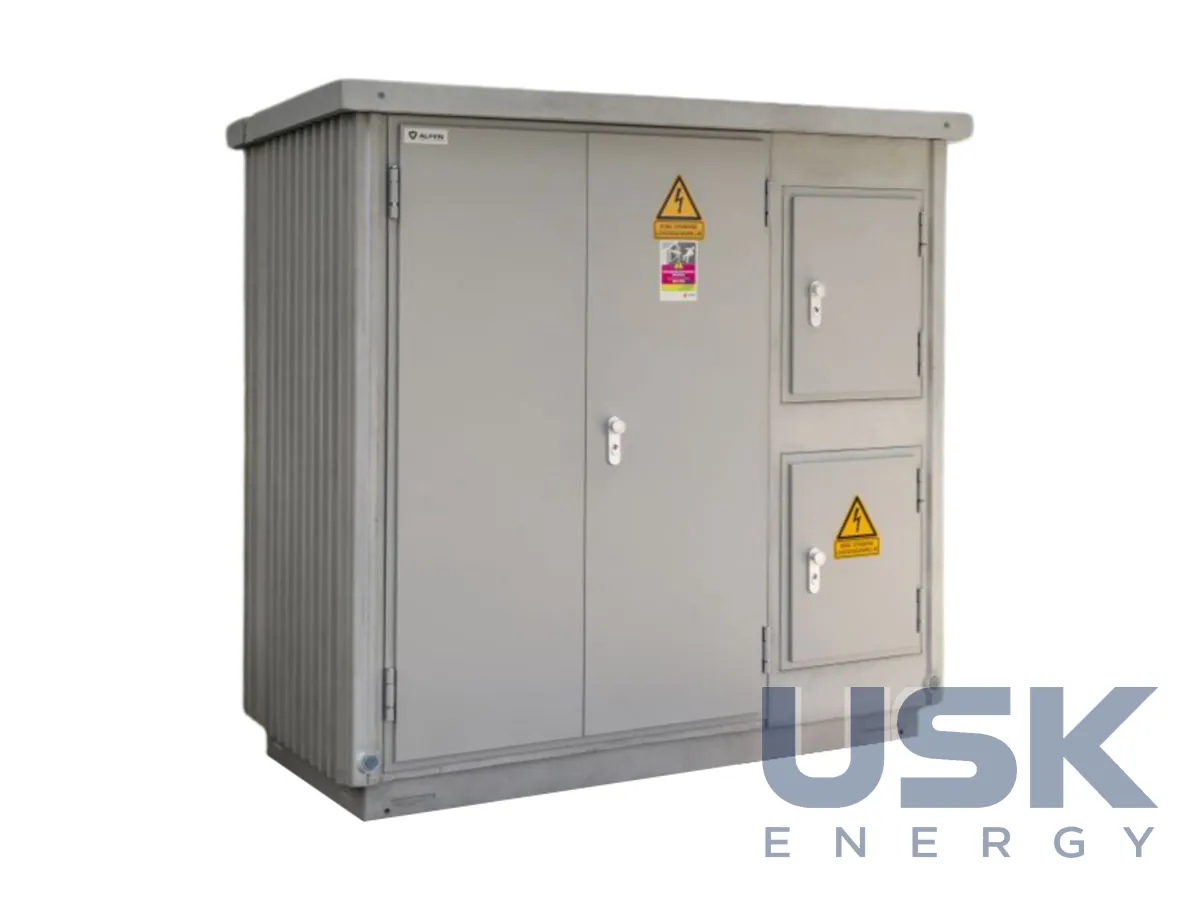

Alfen Diabolo — компактна бетонна трансформаторна підстанція 250–3500 кВА

Опис

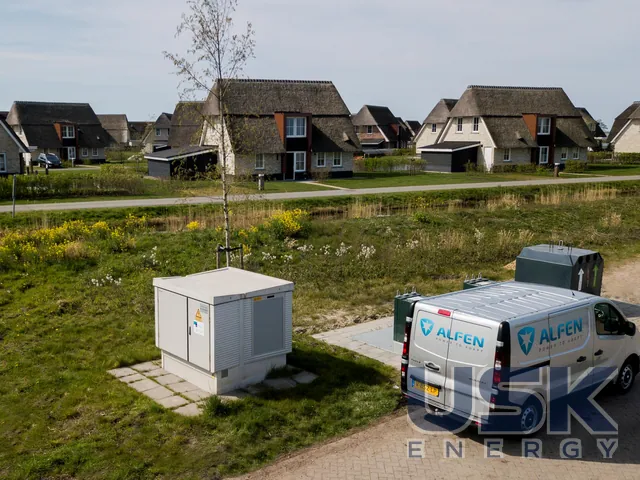

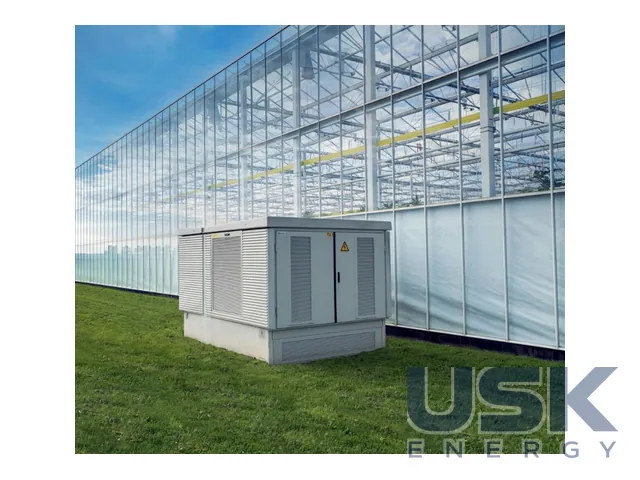

Diabolo від Alfen можна побачити майже в будь-якому нідерландському місті чи селищі, мережеві компанії обирають цю компактну підстанцію частіше за інші. Вона належить до станцій з обслуговуванням ззовні. Усередину персонал не заходить, усе обладнання доступне з вулиці. Підстанція розрахована на розподільні мережі середньої напруги, її спроєктовано та випробувано для багатьох варіантів установок СН.

Потужність Diabolo лежить у діапазоні 250–3500 кВА, а конфігурацію добирають під задачу, від невеликого житлового кварталу до промислового споживача. Усередині розміщено трансформатор, комірки СН і обладнання НН. Бік НН збирається з модульних систем, тому щит можна укомплектувати практично під будь-які вимоги мережевої компанії до апаратів, кількості відхідних ліній і обліку. Обслуговування ведуть ззовні через знімні передні панелі, доступ з боку СН і НН іде через передню панель. Дах теж знімається, і через проріз трансформатор встановлюють або міняють краном без розбирання стін.

Корпус монолітний зі збірного бетону. Монолітне виливання не має швів у стінах, через які могла б проникати волога, і добре тримає механічні навантаження та удари. Зовні лишається світло-сірий бетон з антиграфіті-покриттям, яке полегшує очищення від написів. На бажання замовника корпус фарбують у будь-який колір RAL, щоб підстанція вписалася в навколишню забудову.

Вбудований оливоприймач утримує оливу трансформатора на місці. У разі пошкодження бака олива не йде в ґрунт, і це водночас захід пожежної безпеки та захисту довкілля. Температурний клас оболонки 20 за IEC 62271-202. Цей стандарт задає вимоги до комплектних підстанцій ВН/НН, а температурний клас показує, на скільки кельвінів перевищення температури трансформатора всередині оболонки може бути вищим, ніж у такого самого трансформатора просто неба. Від класу залежить, яке навантаження трансформатор зможе нести в корпусі без перегріву. Тому під час вибору потужності трансформатора для Diabolo враховують розрахункове навантаження мережі, клас оболонки та літні температури на місці встановлення. Вентиляцію корпусу розраховано так, щоб відводити тепло втрат трансформатора, і це перевіряється типовими випробуваннями за тим самим стандартом.

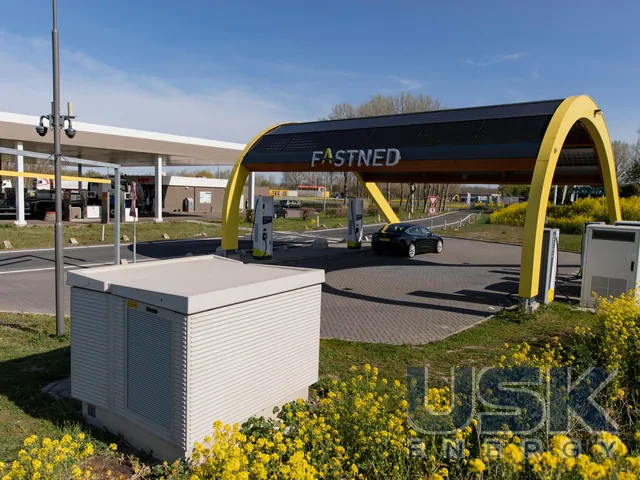

У Нідерландах фундамент підстанції виконують за інструкціями мережевого оператора. Alfen може взяти фундамент на себе повністю, чи то основа на піску зі сталевими елементами, чи на забивних палях, залежно від ґрунту. Збірна конструкція приходить на майданчик готовою, і встановлення займає небагато часу. Кабелі СН і НН заводять знизу, через підготовлені вводи у фундаменті, тому навколо підстанції не лишається відкритих траншей після підключення. Для мережевої компанії це типовий виріб, і монтажні бригади знають його будову, що спрощує експлуатацію великого парку таких станцій. Якщо стандартної Diabolo не вистачає, Alfen пропонує підстанції за індивідуальним проєктом, а також інші типи компактних станцій для різних умов розміщення.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
