CAHORS NOVA-M — металева КТП компактна / з коридором 100–1250 кВА, до 36 кВ
Збірна металева КТП CAHORS NOVA-M на напругу СН до 36 кВ, у компактному виконанні для трансформаторів 100–630 кВА і з коридором обслуговування для 100–1250 кВА. Підходить для громадських і приватних мереж.
- Потужність трансформатора
- 100–630 кВА (компактна), 100–1250 кВА (з коридором)
- Напруга СН
- до 36 кВ
- РП СН
- 1–3 лінійні комірки + вимикач-запобіжник
- Ступінь захисту
- IP54
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

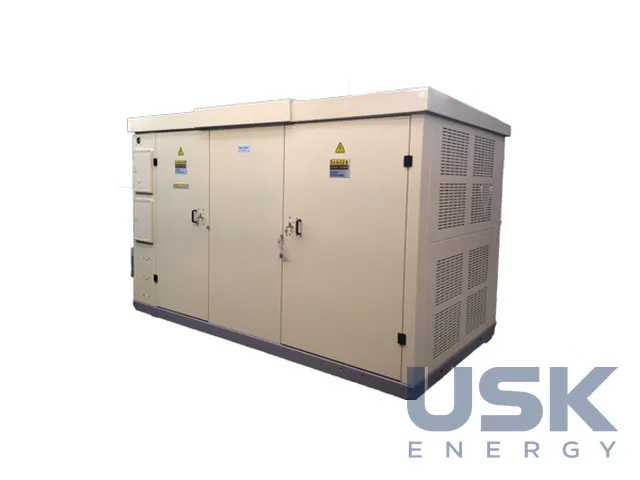

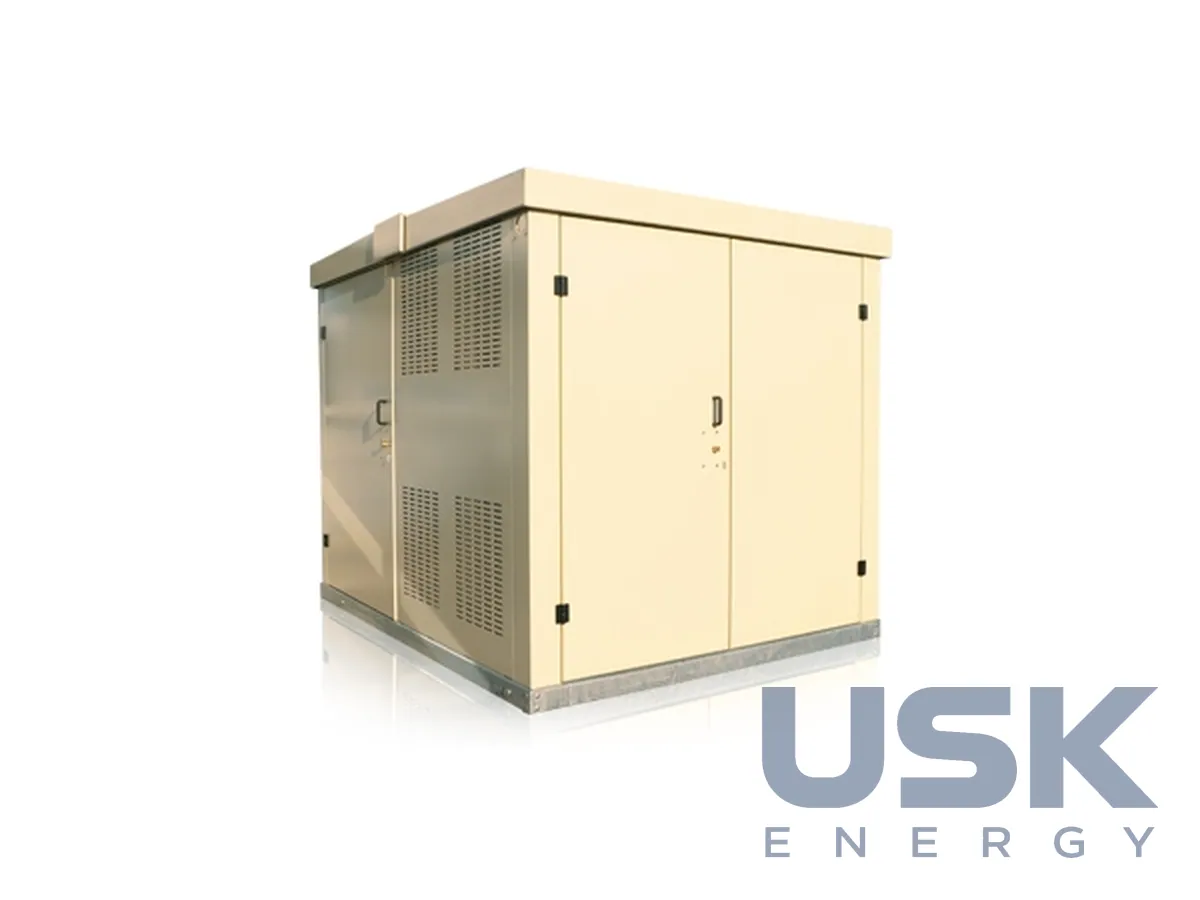

NOVA-M у Cahors позначає лінійку збірних металевих підстанцій СН/НН для громадських і приватних мереж. Найбільша напруга обладнання СН 36 кВ. Випускають два формати. Компактний варіант з обслуговуванням ззовні розрахований на трансформатори 100–630 кВА, варіант із внутрішнім коридором маневрування приймає трансформатори 100–1250 кВА. Підстанцію компонують під обмеження конкретного майданчика, тому однолінійну схему, набір комірок і щит НН щоразу уточнюють у проєкті.
Оболонку виконано з алюмінієвого листа товщиною 2.5 мм на оцинкованому сталевому каркасі з профілю 4 мм. За масою такий корпус у 4 рази легший за бетонний. Для орієнтиру, підстанція на 1250 кВА і 24 кВ важить близько 5 т. Вентиляція природна, повітря виходить через дах, вентилятори не потрібні. Ступінь захисту підстанції IP54 за даними сторінки виробника, це обмежує потрапляння пилу всередину. Корпус випробувано на ударну міцність за класом IK 10 і на стійкість до внутрішньої дуги за класом IAC A-B. У коридорних виконаннях двері мають фіксатори. Двері відсіку СН блокуються на 90°, двері відсіку НН відчиняються максимум на 90°, двері трансформаторної камери залежно від компонування на 90° або 180°.
Комплектація СН залежить від виконання. У компактних NOVA 1A і NOVA 1B ставлять 1–3 або 1–2 лінійні комірки з вимикачами навантаження плюс вимикач-запобіжник на трансформатор. Коридорні NOVA-M 2 розраховані на трансформатор до 630 кВА, NOVA-M 4 до 1250 кВА. Апаратуру СН постачають на 24 або 36 кВ, у модульному чи компактному варіанті. Кабелі підключають через рознімачі CSE 400 B, CSE 630 C або EUIC залежно від РП, для перерізів понад 300 мм² використовують CSE 630. Розподіл НН збирають на щиті TUR зі ступенем захисту IP2X або на головному розподільному щиті за специфікацією замовника. До комплекту коридорної підстанції входять скринька для діелектричних рукавичок класу 3 і запасні запобіжники СН (3 шт.).
Типові випробування проводять за CEI 62271-202. Сюди входять перевірка нагрівання, випробування ізоляції допоміжних кіл і функціональна перевірка (§6.2.3), випробування даху навантаженням (§5.4.2), перевірка ступеня захисту за CEI 60529 (§6.6) і перевірка ударної міцності (§6.7.3).
Для тимчасового електропостачання випускають NOVA-MOBILE із зовнішнім керуванням, змонтовану на причепі. Її підвозять на час ремонту, під час аварії або для живлення будівництва, а для морського перевезення підстанції пакують у спеціальну тару. Металевих підстанцій Cahors встановлено близько 1500 штук у різних країнах. Підстанцію привозять на майданчик зібраною, тому введення в експлуатацію займає небагато часу. На місці залишається підготувати основу, завести кабелі СН і НН, виконати заземлення і перевірки перед увімкненням.
Технічні характеристики
| Потужність трансформатора | 100–630 кВА (компактна), 100–1250 кВА (з коридором) |
|---|---|
| Напруга СН | до 36 кВ |
| РП СН | 1–3 лінійні комірки + вимикач-запобіжник |
| Ступінь захисту | IP54 |
| Корпус | алюміній, оцинкований каркас; у 4 рази легший за бетонний |
| Опція | мобільне виконання на причепі |
Запит ціни та строку поставки
CAHORS NOVA-M — металева КТП компактна / з коридором 100–1250 кВА, до 36 кВ, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність трансформатора в NOVA-M?
У компактному виконанні 100–630 кВА, у виконанні з коридором 100–1250 кВА. Напруга СН до 36 кВ.
З чого виготовлений корпус?
З алюмінію на оцинкованому каркасі, він у 4 рази легший за бетонний. Ступінь захисту IP54.
Чи є мобільне виконання?
Так, на замовлення підстанцію виготовляють на причепі. РП СН містить 1–3 лінійні комірки і вимикач-запобіжник.
