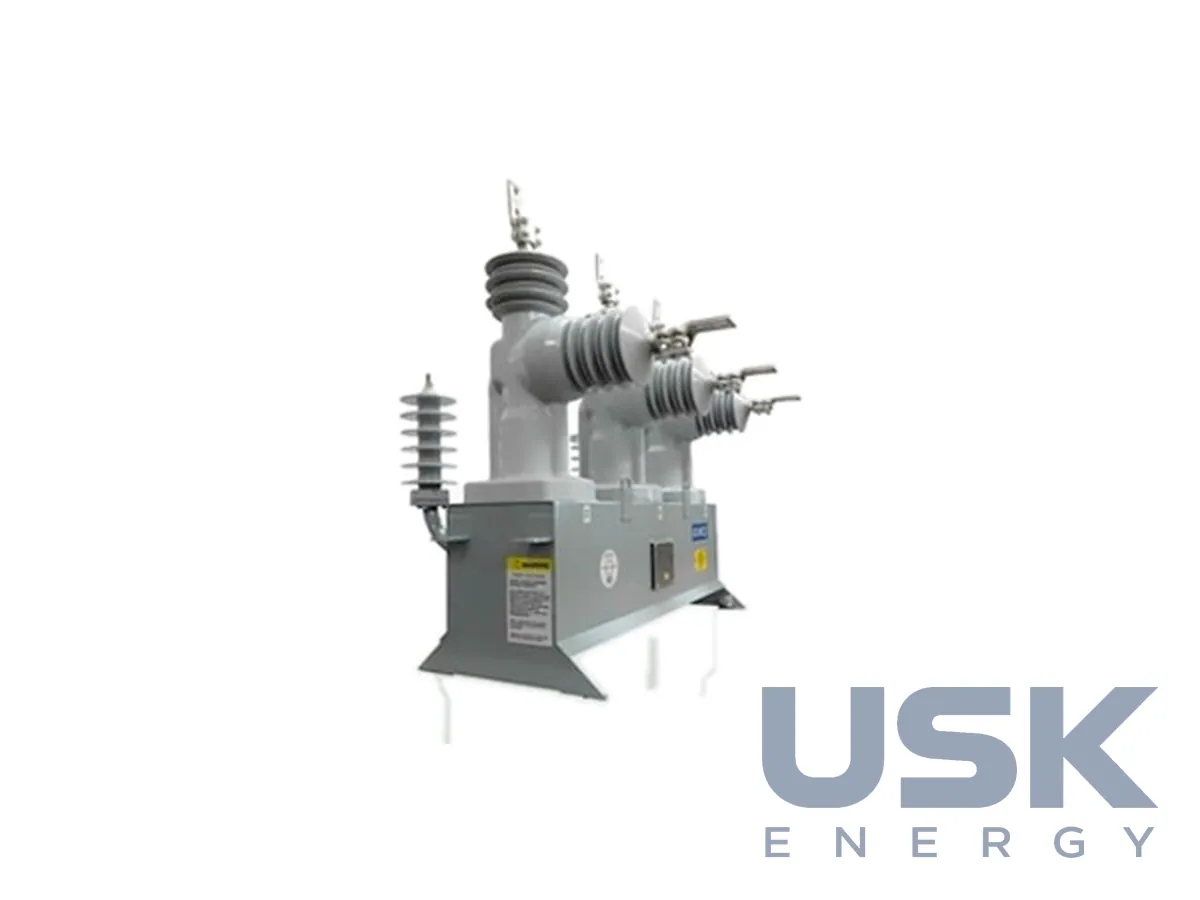

Arteche smART RCe/RC Plus/RTM — реклоузер вакуумний трифазний 15–38 кВ

Опис

Реклоузер ставлять на опорі повітряної лінії середньої напруги як автоматичний вимикач із власним захистом і керуванням. При короткому замиканні він відключає лінію, витримує паузу й вмикає її знову. Більшість пошкоджень на ПЛ минають самі, і після повторного ввімкнення лінія продовжує працювати, а при стійкому пошкодженні реклоузер після заданої кількості спроб лишається відключеним і відокремлює пошкоджену ділянку від решти мережі. Arteche випускає трифазні вакуумні реклоузери smART на напругу до 38 кВ і, за даними компанії, має за плечима 30 років досвіду та понад 30.000 реклоузерів у мережах різних країн.

Лінійка складається з трьох моделей. RCe розрахований на 15 кВ, виробник наголошує, що модель спроєктовано з урахуванням принципів екодизайну та досвіду експлуатації попередніх поколінь. RC Plus на 27 кВ є трифазним вакуумним автоматичним вимикачем (ACR) для фідерів ПЛ СН, що працює і в нормальному режимі, і при коротких замиканнях. RTM на 38 кВ закриває верхній клас напруги й виконує функції захисту та керування в більшості режимів роботи мережі. Дугогасіння в усіх моделях вакуумне. Вакуумна камера не потребує обслуговування дугогасного середовища, не містить оливи та елегазу й витримує велику кількість комутацій.

Датчики й контролер вбудовано в апарат. У RTM38 встановлено 6 датчиків напруги та 3 датчики струму. Датчики напруги стоять з обох боків комутаційного апарата, тому контролер бачить напругу і з боку джерела, і з боку навантаження. Це потрібно для контролю синхронізму, перевірки наявності напруги перед увімкненням і для логіки автоматичної реконфігурації. Вбудовані датчики струму дають сигнали для захисту й вимірювання навантаження, окремі трансформатори струму на опорі не потрібні.

Реклоузери підтримують функції FLISR (локалізація пошкодження, ізоляція та відновлення живлення) і автоматичної реконфігурації мережі. Кілька реклоузерів на магістралі та на перемичках між фідерами обмінюються інформацією й після пошкодження автоматично відокремлюють пошкоджену ділянку, а непошкоджені частини переводять на живлення від сусіднього фідера. Споживачі на справних ділянках лишаються без світла секунди чи хвилини, а не години до приїзду бригади. Контролер працює за протоколами IEC 61850 і DNP3, тому реклоузер підключається до системи SCADA мережевої компанії та до розподіленої автоматики.

Апарати відповідають ANSI/IEEE C37.60 та IEC 62271-111, встановлення зовнішнє, на опорі ПЛ. Виробник зазначає, що реклоузери розраховані на роботу в несприятливих погодних і кліматичних умовах, зокрема в тропічних і пустельних регіонах. Під час замовлення обирають модель за напругою мережі, погоджують номінальний струм і струм відключення, схему живлення контролера, протокол зв’язку й канал (радіо, стільниковий зв’язок або оптика), а також комплект для кріплення на конкретний тип опори. Перед введенням у роботу уставки захисту погоджують із захистами живильної підстанції та сусідніх реклоузерів.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
