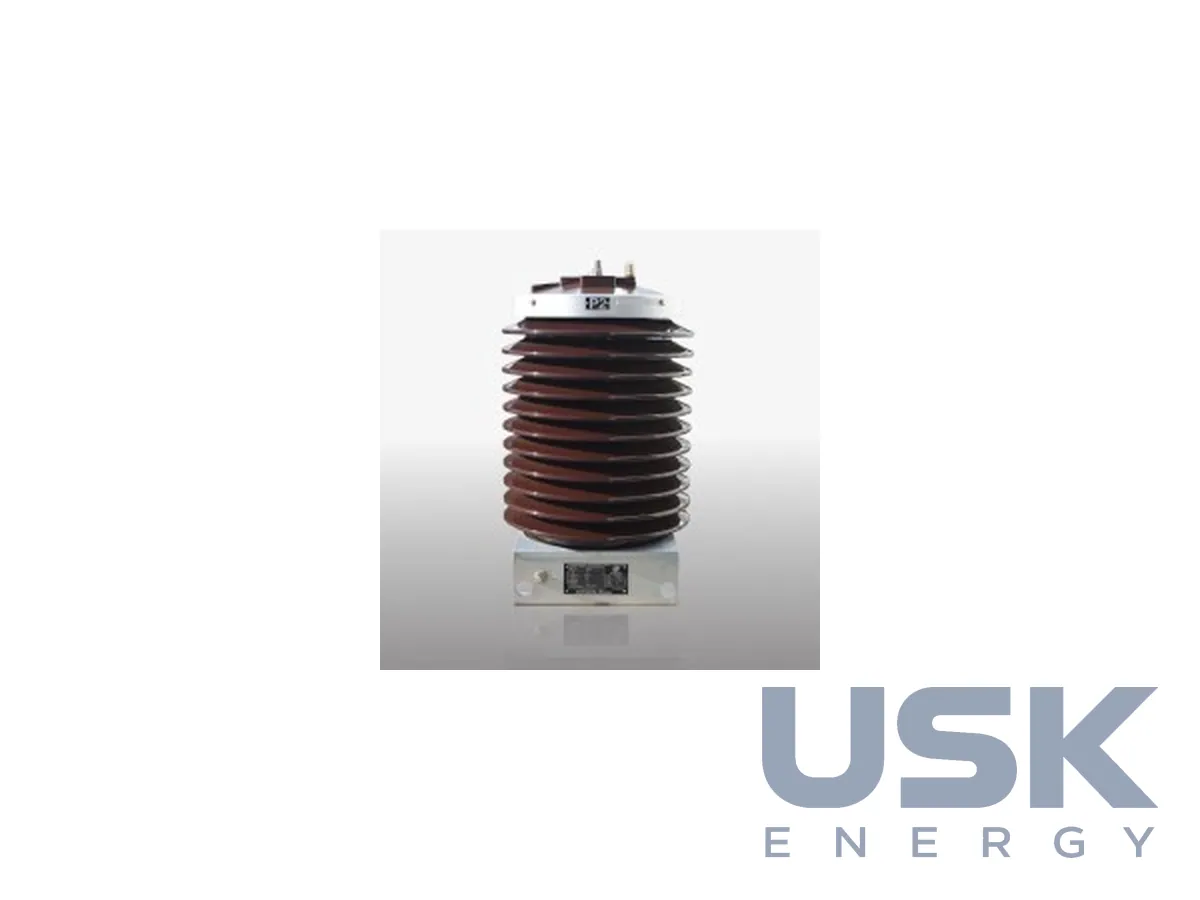

Arteche CX — трансформатор струму із сухою ізоляцією до 72,5 кВ
Компактні трансформатори струму Arteche CX із сухою ізоляцією для мереж до 72,5 кВ. Первинний струм 1–2400 А, струм термічної стійкості до 50 кА / 1 с, клас точності до 0,1.
- Номінальна напруга
- до 72,5 кВ
- Первинний струм
- 1–2400 А
- Струм термічної стійкості
- до 50 кА / 1 с
- Клас точності
- до 0,1
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серія CX розрахована на мережі до 72,5 кВ і закриває ту частину ринку, де оливний трансформатор струму надлишковий або небажаний. Ізоляція суха, оливи всередині немає. Такі апарати ставлять на відкритих розподільних установках підстанцій середньої та високої напруги, на приєднаннях промислових підприємств, на підстанціях СЕС і ВЕС, на вводах великих споживачів. Від вторинних обмоток живляться лічильники, вимірювальні перетворювачі та пристрої релейного захисту.
Головний практичний аргумент на користь сухої ізоляції стосується експлуатації. В апараті без оливи не треба стежити за її рівнем і станом, відбирати проби, контролювати герметичність ущільнень і сліди підтікань на фундаменті. Не виникає питання оливоприймачів і екологічних вимог до витоків, а під час зовнішньої пожежі на підстанції трансформатор струму не додає горючої рідини. Для об’єктів, де обслуговувальний персонал буває рідко, це помітно спрощує роботу.
Виробник зазначає компактну конструкцію невеликих розмірів. Апарат зручно перевозити, зберігати на складі й монтувати, а на підстанції він менш помітний візуально, що має значення для об’єктів поруч із житловою забудовою. Невелика маса спрощує такелаж, встановлення на опорну конструкцію та заміну під час ремонту, часто без великої кранової техніки. Компактний апарат простіше вписати й у тісну комірку під час реконструкції, коли старий трансформатор струму міняють на новий без переробки фундаменту й ошиновки.
За метрологією CX не поступається оливним серіям того ж класу напруги. Клас точності сягає 0,1, і Arteche зазначає, що точність лишається стабільною протягом усього строку служби. Це підходить для кіл комерційного обліку, де через кілька років експлуатації похибка має лишатися в межах класу. Номінальний первинний струм обирається в діапазоні від 1 до 2400 А, струм термічної стійкості становить до 50 кА протягом 1 с. Такий діапазон охоплює і слабконавантажені приєднання, і потужні вводи, на яких при короткому замиканні в мережі 72,5 кВ виникають значні струми.
Під час замовлення в опитувальному листі зазначають номінальну напругу, первинний струм і коефіцієнти трансформації, кількість вторинних обмоток із класами точності й навантаженнями для обліку та захисту, потрібний струм термічної та динамічної стійкості, а також довжину шляху витоку зовнішньої ізоляції, виходячи зі ступеня забруднення атмосфери. Окремо варто обумовити кліматичне виконання, якщо підстанція працює в холодному або спекотному кліматі. Виконання зовнішнє. Для серії Arteche випускає окремий посібник користувача з трансформаторів струму CX, де описано транспортування, зберігання, монтаж і обслуговування, а також технічні листи кількома мовами. На трансформатори струму виробника опубліковано екологічну декларацію продукції EPD. Конструктивно CX добре поєднується з іншими серіями Arteche, що зручно, якщо на одній підстанції потрібні й оливні апарати на вищій напрузі, і сухі на середній.
Технічні характеристики
| Номінальна напруга | до 72,5 кВ |
|---|---|
| Первинний струм | 1–2400 А |
| Струм термічної стійкості | до 50 кА / 1 с |
| Клас точності | до 0,1 |
| Ізоляція | суха |
| Виконання | зовнішнє |
Запит ціни та строку поставки
Arteche CX — трансформатор струму із сухою ізоляцією до 72,5 кВ, Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких мереж призначений CX?
Для мереж до 72,5 кВ, виконання зовнішнє.
Чи є в трансформаторі олива?
Ні, ізоляція суха, оливи трансформатор не містить.
Які струмові параметри у CX?
Первинний струм 1–2400 А, струм термічної стійкості до 50 кА / 1 с.
