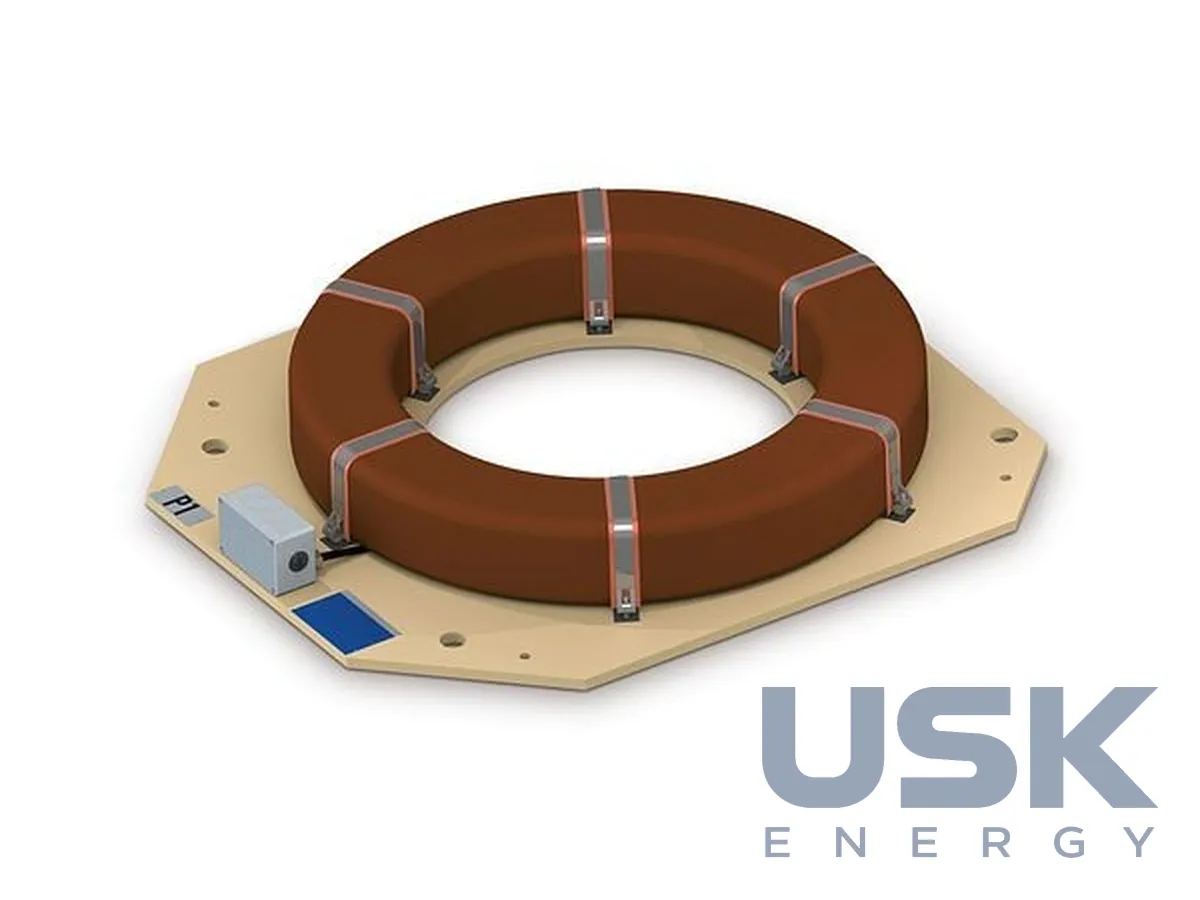

Pfiffner AKA / JK-GCT / JKQ / AKQ — трансформатори струму для генераторних струмопроводів до 50 кА
Трансформатори струму Pfiffner на великі струми для електростанцій, первинний струм до 50000 А. Вони ставляться в пофазно-екрановані струмопроводи, на вводи генераторів і в генераторні вимикачі.
- Первинний струм
- до 50000 А
- AKA
- у пофазно-екранований струмопровід
- JK-GCT / JKQ
- на вводи генератора
- AKQ
- у генераторні вимикачі 12–36 кВ, до 3 осердь
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори струму цієї групи розраховані на струми генераторних кіл електростанцій, первинний струм до 50000 А. Між генератором і блочним трансформатором струм передають пофазно-екрановані струмопроводи, а ТС ставлять у ці струмопроводи, на вводи генератора та в генераторні вимикачі. Від них живлять диференційний захист генератора й блока, облік виробленої енергії та регулятори збудження.
AKA вбудовується в пофазно-екранований струмопровід, JK-GCT і JKQ встановлюються на вводи генератора. Провідник проходить крізь вікно трансформатора, тож окремої первинної обмотки немає і великий струм не створює додаткових з'єднань у колі. AKQ призначений для генераторних вимикачів 12–36 кВ і має до 3 осердь, отже з одного місця знімають сигнали для обліку та двох захистів.
Литий багатоосердний JKO розрахований до 15000 А. Литий корпус захищає обмотки від вологи та пилу у машинному залі й не потребує обслуговування, крім огляду. На замовлення виготовляються також кільцеві ТС з вікном до 1200 мм. Такий розмір потрібен, коли трансформатор надягають на великі шини або на струмопровід разом з ізоляцією.
Опційно доступне виконання для вибухонебезпечної зони 2. Воно потрібне в генераторних колах поблизу систем водневого охолодження генераторів та на промислових електростанціях із вибухонебезпечними зонами. Під час замовлення задають первинний струм, розміри вікна, кількість осердь, класи точності та навантаження. Окремо вказують умови встановлення, температуру в місці монтажу та потребу у вибухозахищеному виконанні.
Технічні характеристики
| Первинний струм | до 50000 А |
|---|---|
| AKA | у пофазно-екранований струмопровід |
| JK-GCT / JKQ | на вводи генератора |
| AKQ | у генераторні вимикачі 12–36 кВ, до 3 осердь |
| JKO | литий багатоосердний, до 15000 А |
| Опції | виконання для вибухонебезпечної зони 2 |
Запит ціни та строку поставки
Pfiffner AKA / JK-GCT / JKQ / AKQ — трансформатори струму для генераторних струмопроводів до 50 кА, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який ТС потрібен для генераторного вимикача?
AKQ для генераторних вимикачів 12–36 кВ, до 3 осердь.
На який максимальний струм виготовляються ТС?
Первинний струм до 50000 А. Кільцеві ТС на замовлення мають вікно до 1200 мм.
Чи є виконання для вибухонебезпечних зон?
Так, опційно для вибухонебезпечної зони 2.
