HAEFELY 3370 / 3388 / 3730 — еталонні елегазові конденсатори 5–200 кВ

Опис

Еталонний конденсатор потрібен скрізь, де вимірюють ємність і tg δ ізоляції високовольтного обладнання мостовим методом. Його ємність мусить бути стабільною, а власні втрати дуже малими, інакше похибка еталона перейде в результат. HAEFELY пропонує для цього кілька виробів. Серія 3370 на 5–200 кВ працює як еталон порівняння в лабораторіях і на випробувальних стендах, модель 3388 на 25 кВ служить еталоном ємності в мостових схемах, 3730 на 12 кВ перевіряє самі мости, а повітряні 3320 на 2 кВ призначені для калібрувальних лабораторій.

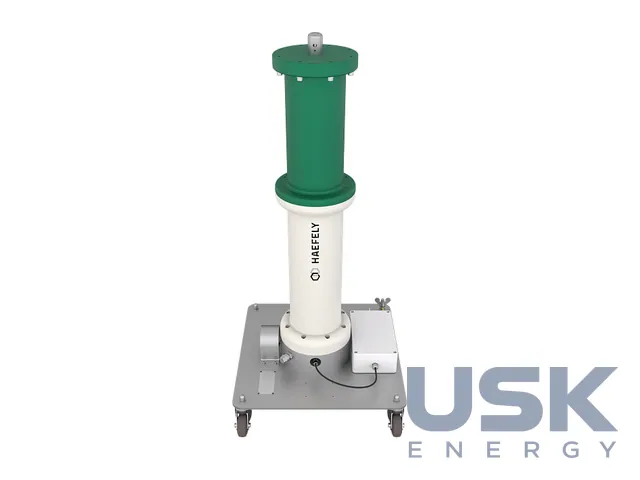

Серія 3370 охоплює 5–200 кВ, ізоляція елегазова, часткових розрядів немає. Корпус виконано як сталеву посудину під тиском. До 30 кВ конденсатор має ввід, вище цієї напруги вимірювальну ємність Cs утворюють металевий бак і внутрішній концентричний електрод. Верхній електрод дає змогу під'єднати конденсатор до решти високовольтного кола без часткових розрядів, тож він може залишатися в схемі під час випробування на ЧР. Кожен конденсатор має покажчик тиску й вентиль заповнення, вимірювальний вихід захищено обмежувачами перенапруг від перехідних процесів. Виконання для приміщень, на колесах. З кіловольтметром або вторинним блоком SEK AC той самий конденсатор працює як дільник для вимірювання змінної напруги, тому tg δ і напругу можна вимірювати одночасно. Для 3370 NK/1000/30 на 1000 пФ і 30 кВ допуск ємності 5 %.

Модель 3388 на 25 кВ заповнена стисненим газом. Це конденсатор 100 пФ типу 388/100/25 з полірованими циліндричними електродами в корпусі, який служить посудиною під тиском, з вентилем для газу. Металева основа несе екранований вимірювальний роз'єм Lemo і точку заземлення. Конденсатор герметичний, без часткових розрядів, ним вимірюють tg δ, діелектричну проникність і ємність кабелів, ізоляторів, обмоток трансформаторів. Опційно постачають вимірювальний кабель Lemo завдовжки 10 м для мостів Tettex і перехідник Lemo на banana для мостів інших марок.

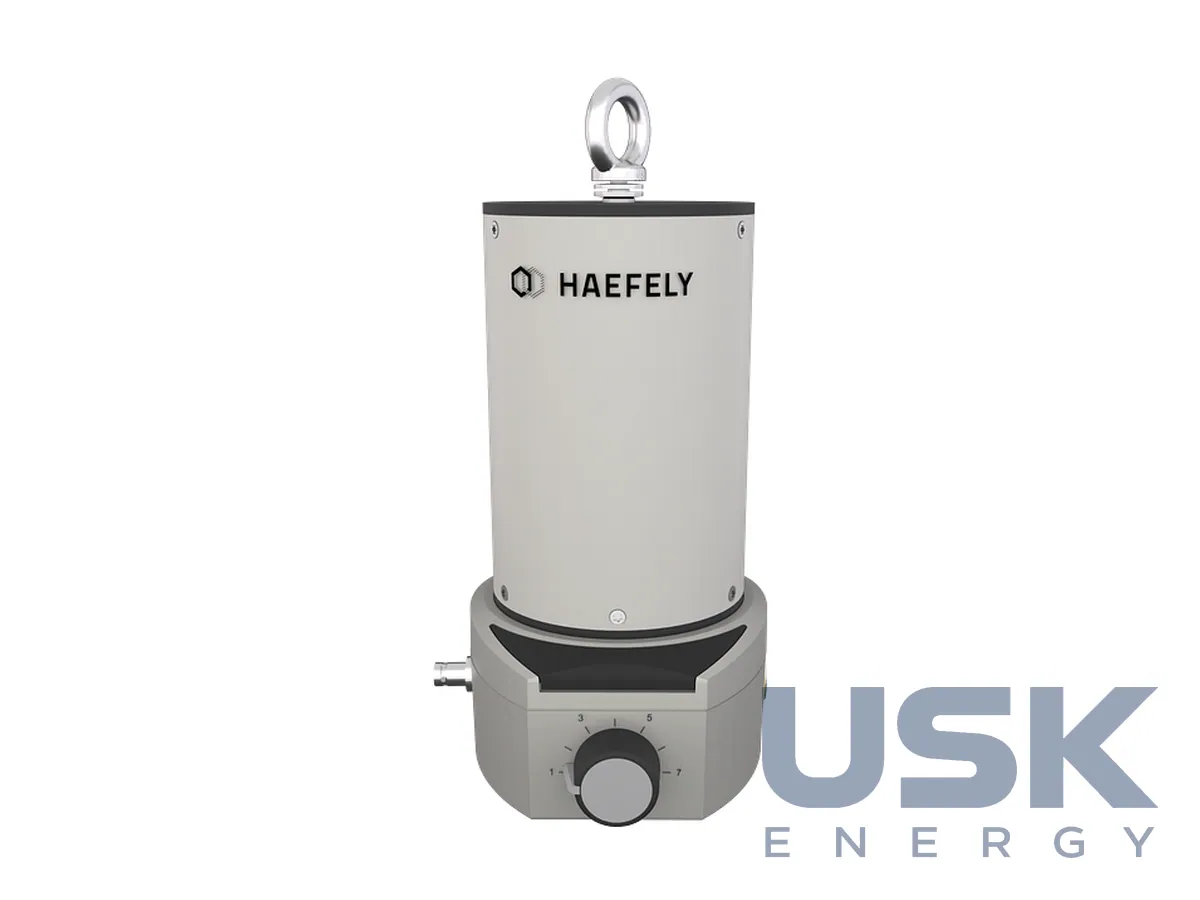

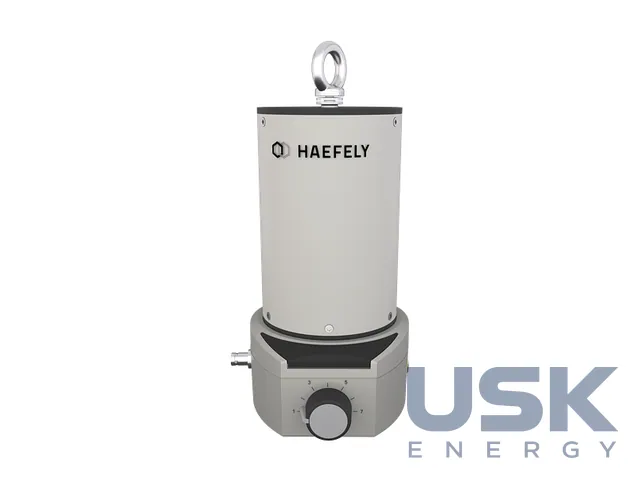

Модель 3730 на 12 кВ має 7 каліброваних значень tg δ і служить для перевірки мостів. Значення від 1·10⁻⁵ до 1·10⁻² вибирають поворотним перемикачем, фактичні значення відрізняються від номінальних не більше ніж на 15 % і вказані в сертифікаті. На частоті 60 Гц tg δ буде на 20 % вищим. Конденсатор зручний для швидкої перевірки пересувних мостів MIDAS 2881, MIDAS micro 2883 та інших, постачається у валізі разом із сертифікатом випробувань.

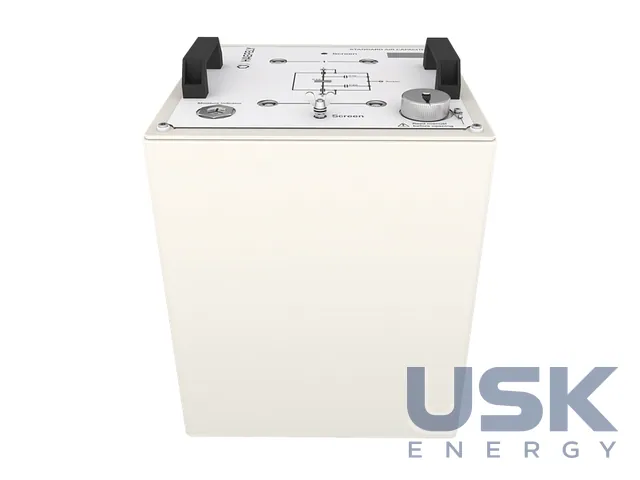

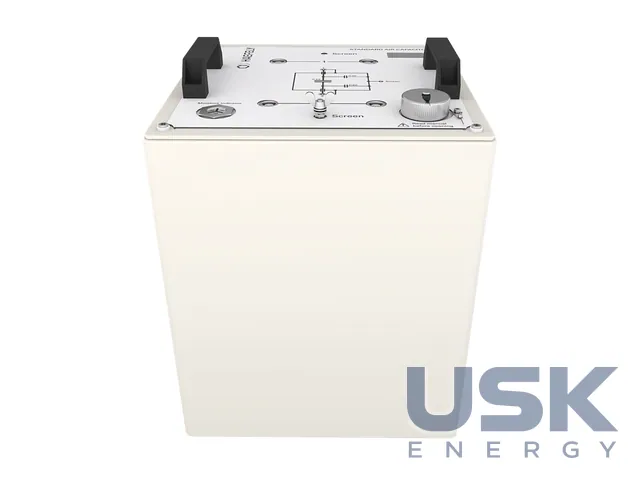

Також у лінійці є повітряні еталонні конденсатори 3320 на 2 кВ. Разом з 3721 ними калібрують вимірювальні мости, а оскільки опір ізоляції високий, а власна індуктивність мала, їх застосовують у широкому діапазоні частот. Корпус заповнено сухим повітрям, зверху стоїть індикатор вологості та патрон із силікагелем, який сушать у шафі й використовують повторно. Характеристики дійсні при вологості всередині корпусу нижче 50 %. Конденсатори під'єднуються до мостів Tettex, виготовлених з 1985 року, габарит 360 x 360 x 450 мм, маса від 10 до 35 кг залежно від номіналу.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
