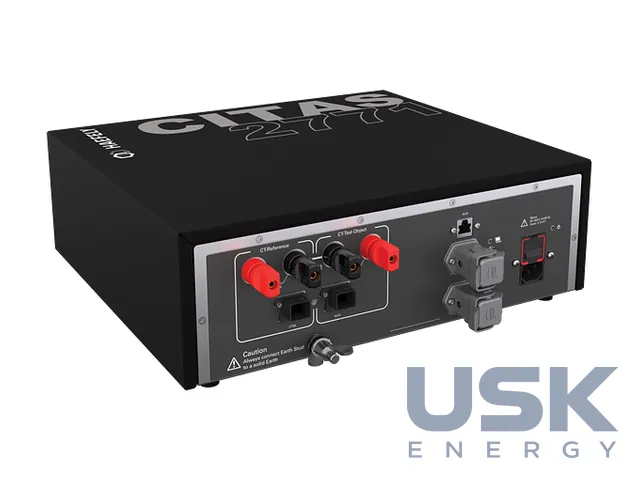

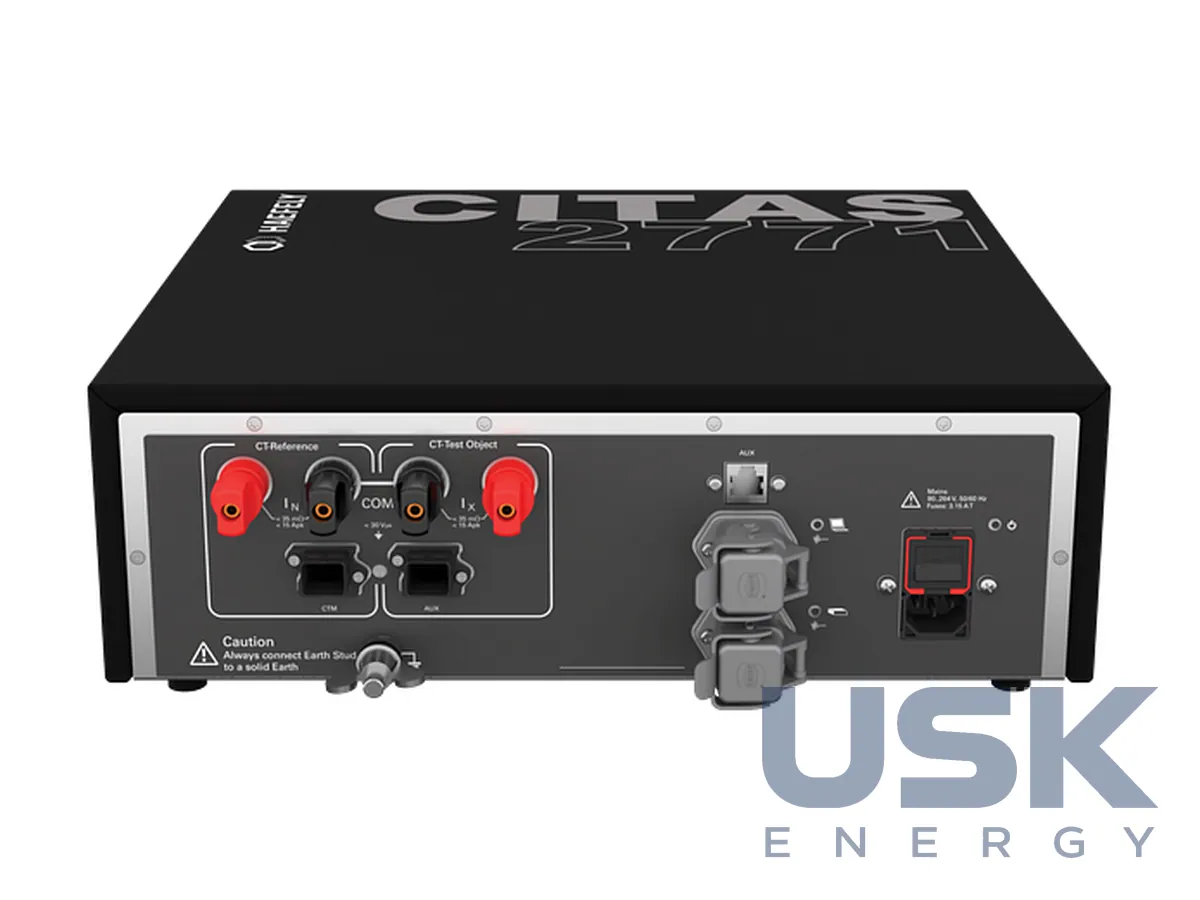

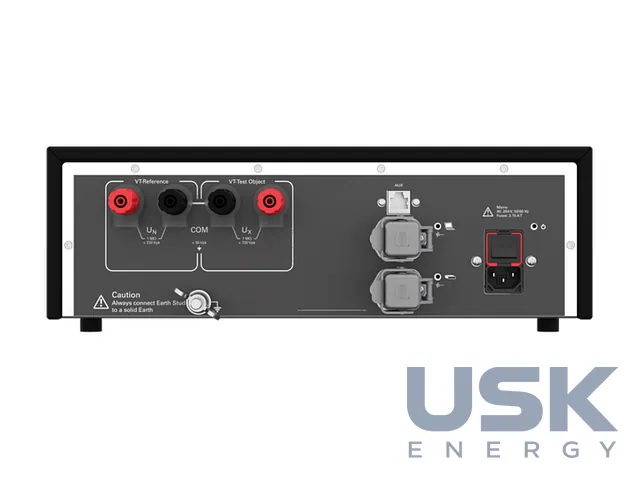

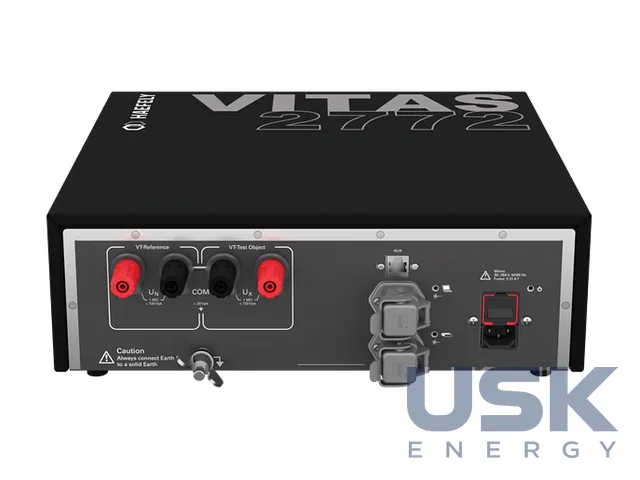

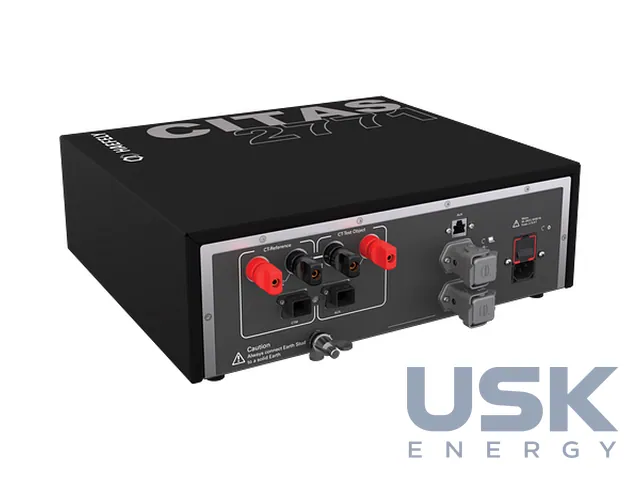

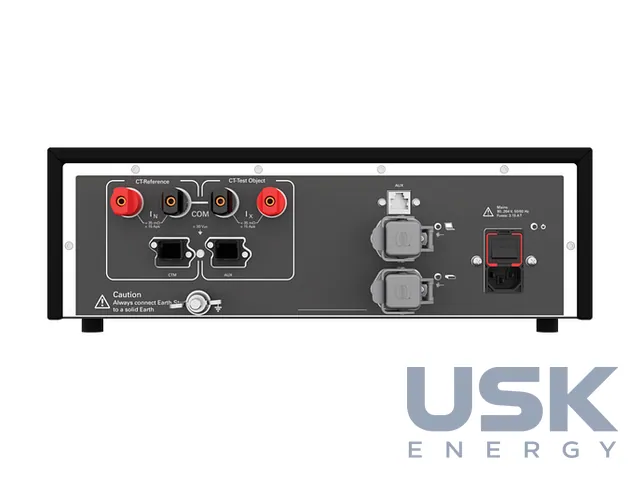

HAEFELY CITAS 2771 / VITAS 2772 — установки повірки трансформаторів струму та напруги

Опис

CITAS 2771 і VITAS 2772 використовують на заводах вимірювальних трансформаторів, у високовольтних лабораторіях і повірочних центрах. Перший прилад працює з трансформаторами струму, другий з трансформаторами напруги. Обидва повністю цифрові й порівнюють випробуваний трансформатор з еталонним, тобто застосовують диференціальний метод. Мости вимірюють похибку коефіцієнта, кутову похибку та струм або напругу намагнічування. Методики відповідають IEC та ANSI. HAEFELY спирається тут на понад 70 років роботи з повірочною технікою.

Великий коефіцієнт k, тобто велика різниця між коефіцієнтами еталона й об'єкта, не знижує точності. Через це під час серії вимірювань доводиться менше перекомутовувати схему, а наявний еталонний парк лабораторії охоплює ширший діапазон. Задана точність не залежить від рівня намагнічування, температури чи вологості, тож вимірювання в цеху, поза нормальними умовами, дають той самий результат. Час встановлення показань менше 1 с. Міст керує електронними навантаженнями HAEFELY, струмовим 3691 і навантаженням напруги 3695, отже навантаження перемикаються з комп'ютера без ручних операцій. У зв'язці з навантаженнями 3691/3695 міст утворює комплект для повірки ТС і ТН.

Зв'язок з ПК іде по оптоволокну, обробку результатів виконує ПЗ CaMS. Оптична розв'язка гальванічно відокремлює оператора від вимірювального кола, а сам прилад можна поставити просто у високовольтному залі поруч з об'єктом, щоб скоротити довжину з'єднувальних кабелів. Програма працює на будь-якому комп'ютері з Windows, сама підставляє межі похибок за стандартами й показує результат «придатний» або «непридатний». Функція осцилографа показує форму сигналів у реальному часі, за нею оператор швидко помічає помилки підключення. Даталогер збирає показання й будує графіки відхилень, звіт формується після випробування, а для автоматизованих стендів передбачено дистанційне керування.

Вхідний струм CITAS від 0,01 до 10 А, допустимий діапазон до 10,6 А. Вхідна напруга VITAS від 0,3 до 240 В, другий діапазон від 240 до 460 В. Нормальні умови від 10 до 40 °C, повний робочий діапазон від 0 до 50 °C, частота від 45 до 65 Гц. Специфікації CITAS узгоджено з IEC 61869-2, IEC 61869-4 та IEEE C57.13 у частині ТС, специфікації VITAS з IEC 61869-3, IEC 61869-4, IEC 61869-5 та IEEE C57.13 у частині ТН.

Корпус має ступінь захисту IP50, конструкція компактна й стійка до електромагнітних завад. Габарити 400 x 400 x 140 мм, живлення від 90 до 264 В змінного струму 50/60 Гц, споживання 35 ВА у CITAS і 30 ВА у VITAS. До комплекту входять сам міст, перетворювач FiberLink з оптики на USB, оптичний кабель Harting завдовжки 20 м, USB-накопичувач з ПЗ CaMS, інструкція та короткий посібник. Як опцію постачають калібрувальний сертифікат SCS за IEC 17025:2018 від Швейцарського федерального інституту метрології METAS. Комп'ютер потрібен рівня Intel Core i3 або AMD Athlon II X2 з 1 ГБ пам'яті й портом Ethernet або USB 2.0.
