MGC DURESCA DM / DMI / DM2I — прохідні ізолятори (стінові вводи) RIP 36–300 кВ

Опис

Стіновий ввід проводить струм крізь стіну або дах будівлі підстанції, наприклад від закритого розподільчого пристрою до ошиновки на відкритій частині. Вводи DURESCA сухі, оливи в них немає, і вони не потребують обслуговування. Застосування охоплюють звичайні підстанції, установки СТК/STATCOM і HVDC, де ввід часто веде з вентильного або реакторного залу назовні. Номінальна напруга 36–300 кВ змінного струму і до 200 кВ постійного, номінальний струм 630–6300 А. Ввід можна замовити з вбудованими трансформаторами струму.

Ізоляція RIP конденсаторного типу з градієнтним регулюванням поля. Вона лежить безпосередньо на струмопроводі і складається з намотаного паперу, просоченого у вакуумі спеціальною епоксидною смолою. Під час намотування в паперову основу закладають провідні вирівнювальні шари, які рівномірно розподіляють електричне поле між струмопроводом і фланцем. Технологію ізоляції з паперу, просоченого епоксидною смолою, Moser Glaser розробив у 1958 році і розвиває понад 50 років. Під час роботи ввід не має часткових розрядів, а розрахунковий термін служби перевищує 30 років.

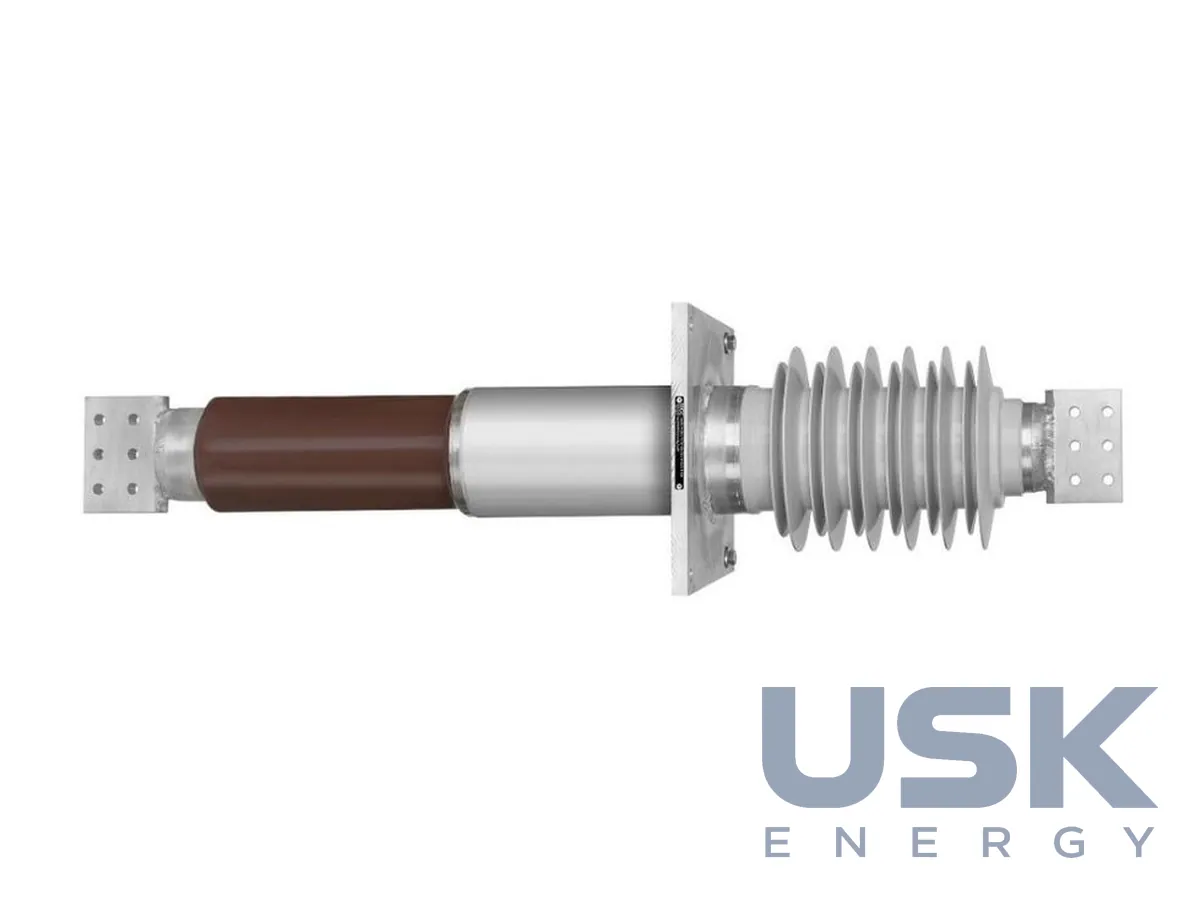

Виконання DM ставиться всередині приміщення з обох боків, DMI служить для проходу з приміщення назовні, DM2I розрахований на зовнішню установку з обох боків. Зовнішні частини DMI і DM2I серійно мають силіконову покришку з ребрами, відлитими безпосередньо на тілі вводу. Довжина шляху витоку від 31 мм/кВ, або 53,7 мм/кВ за єдиною питомою довжиною, що відповідає класу 4 за IEC 60815-1 для дуже сильного забруднення. Внутрішню частину вводу захищає покриття товщиною 30–40 мкм, стійке до води, розведених кислот, хімікатів і стирання. Робоча температура за даними виробника від −50 до +40 °C, інші діапазони за запитом.

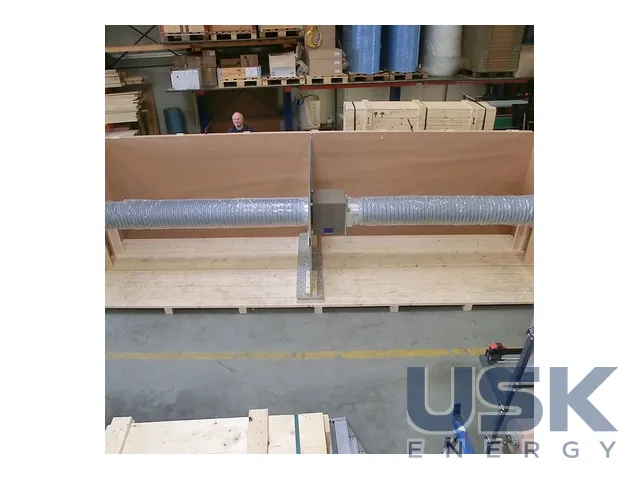

Струмопровід круглий, з алюмінію або електролітичної міді. Ввід витримує термічний струм короткого замикання, що у 25 разів перевищує номінальний тривалий струм, протягом 1 секунди. Стандартний фланець квадратний з чотирма кріпильними отворами, отвором M12 для заземлення і отвором для підйому. Довжину прохідної частини серійно виконують на 300 або 500 мм під товщину стіни, інші розміри за запитом. Вводи можна ставити під будь-яким кутом від 0° до 90° від вертикалі, тобто і в стіні, і в даху, а також транспортувати і зберігати горизонтально. За потреби є вимірювальний вивід на 2 кВ.

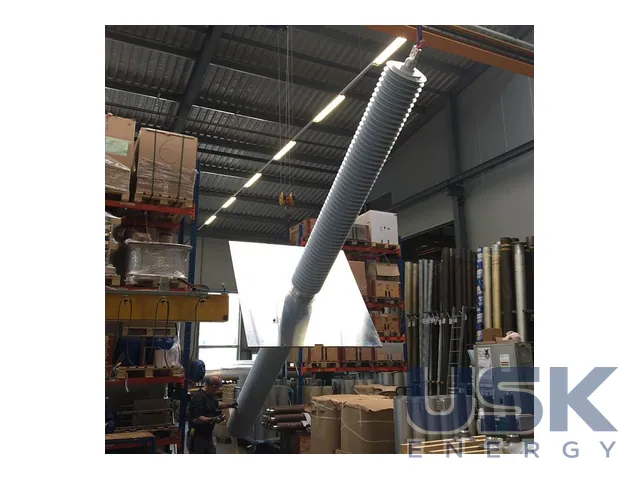

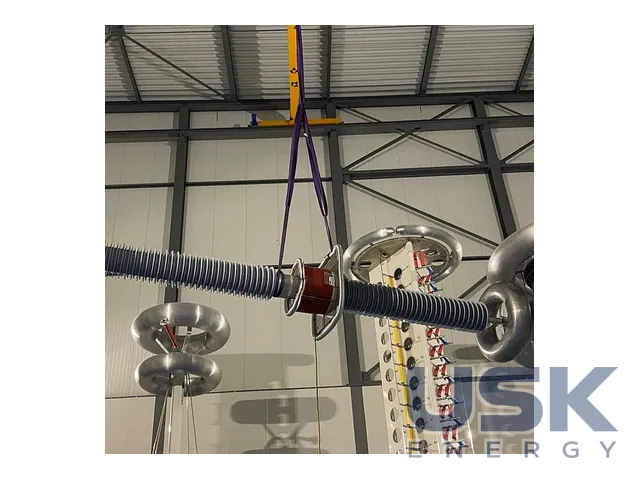

Конструкція відповідає IEC 60137, IEC 65700 та IEEE C57.19.00. На етапі введення в роботу і під час періодичного контролю вимірюють ємність і тангенс кута діелектричних втрат через вимірювальний вивід, а силіконові ребра за потреби очищують. До вводу можна підключити систему моніторингу, яка записує і аналізує дані про стан мережі та обладнання до 10 років. Під час розпакування і підйому користуються рим-болтом на фланці, який постачається разом із вводом, і застосовують лише арматуру, контактні затискачі та розрядні роги від MGC.
