Reinhausen CEDASPE CBB — вводи для кабельних коробок трансформаторів 12–52 кВ
Вводи Reinhausen CEDASPE CBB ставлять у кабельні коробки силових і розподільних трансформаторів на напругу 12–36 кВ і струми 250–4000 А. Reinhausen виготовляє й самі кабельні коробки, їх випускають на напругу до 52 кВ.
- Типи
- CBB-AA (повітря/повітря), CBB-OA (олива/повітря), CBB-OO (олива/олива), CBB-C (конденсаторні), кабельні коробки
- Номінальна напруга
- 12–36 кВ (кабельні коробки до 52 кВ)
- Номінальний струм
- 250–4000 А
- Стандарти
- EN 50336, IEC 60137, BS 6435
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

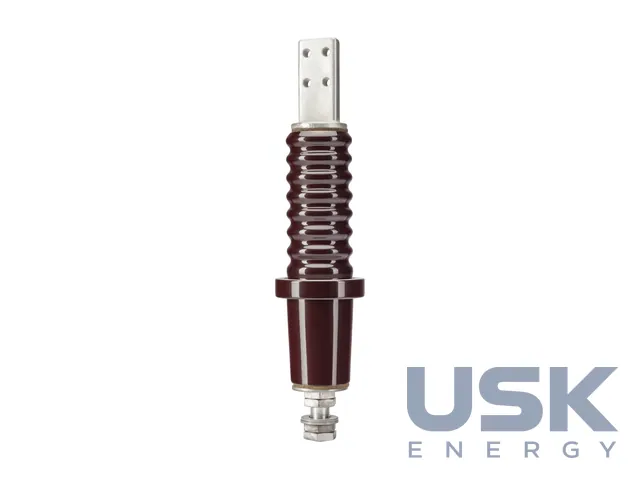

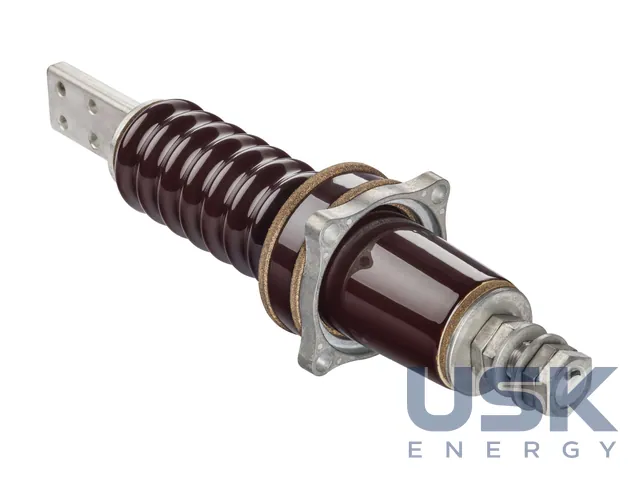

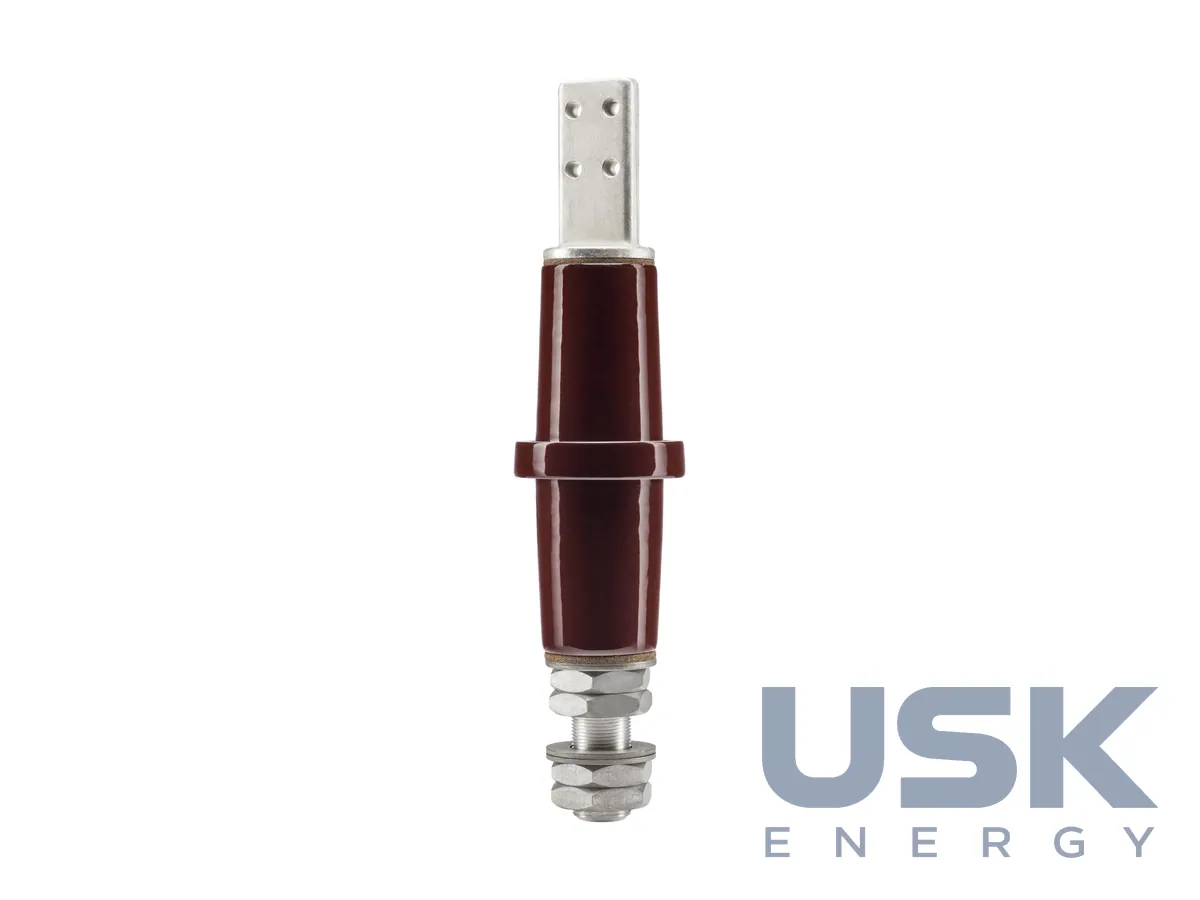

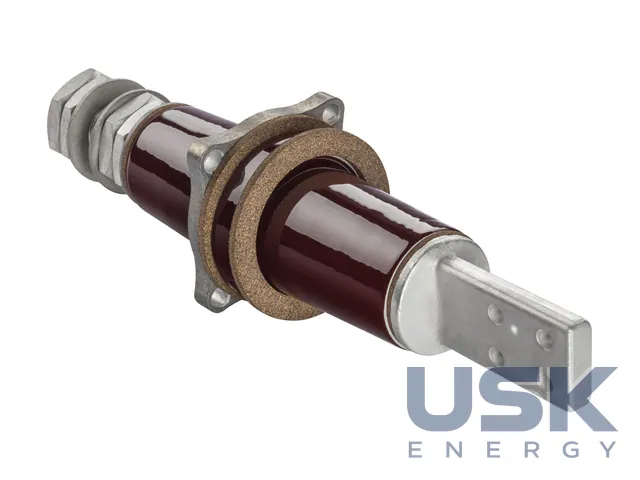

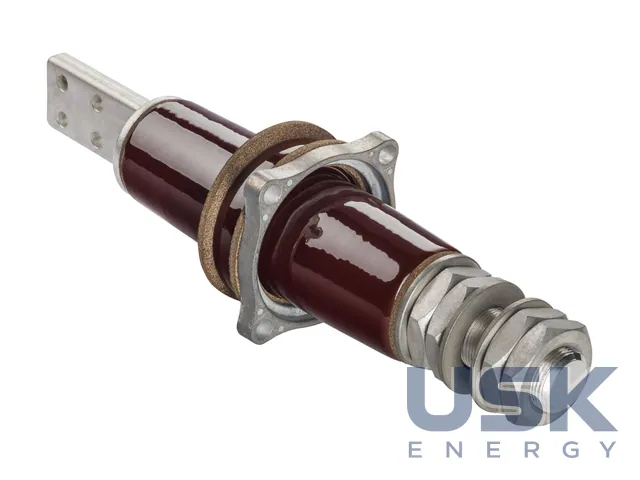

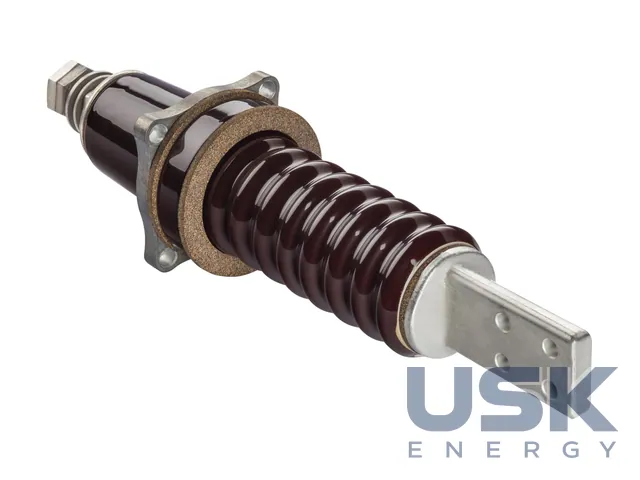

Вводи CEDASPE CBB, які Reinhausen виготовляє на заводі CEDASPE, ставлять у кабельні коробки силових і розподільних трансформаторів. Через такий ввід струм з обмотки, що сидить в оливі бака, виходить у простір кабельної коробки, де до нього приєднують кабель. Напруга й струм вводу визначають, з якою кабельною лінією і з якою потужністю трансформатора він працюватиме, а діапазон серії охоплює номінальні струми 250–4000 А. Кабельна коробка закриває місце приєднання від дотику, пилу й атмосферних впливів, тому ввід у ній працює в закритому об'ємі, а не на відкритому повітрі, як звичайний зовнішній ізолятор трансформатора.
Серію поділено за середовищами з двох боків вводу. CBB-AA (повітря/повітря) працює, коли з обох боків ізолятора повітря. CBB-OA (олива/повітря) розділяє оливу бака й повітряну кабельну коробку. CBB-OO (олива/олива) призначений для коробок, заповнених оливою. Окремо випускають конденсаторні вводи CBB-C. Для лінійки повітря/повітря виробник вказує виконання до 36 кВ-630 А, а коли потрібні вища напруга чи більший струм, пропонує конденсаторні вводи з просоченою смолою ізоляцією під вимоги конкретного проєкту. Тому при виборі спершу з'ясовують, чим заповнена коробка і яке середовище з боку бака, а вже потім підбирають клас напруги та струм.
Ізоляційну частину виконують з порцеляни або з паперово-бакелітової ізоляції. Порцеляна стійка до старіння і добре переносить забруднення, паперово-бакелітова ізоляція дає компактну конструкцію конденсаторного типу з керованим розподілом поля. Довжину шляху витоку для вводів кабельних коробок розраховують саме під роботу всередині закритого об'єму, тому конструктор трансформатора має закладати в коробку саме такі вводи, а не зовнішні прохідні ізолятори. Тоді електричні характеристики, насамперед відстані витоку, відповідають реальним умовам роботи.
Вводи відповідають EN 50336 і IEC 60137, а також британському BS 6435, раніше застосовували й BS 2562. Це полегшує заміну на трансформаторах, виготовлених за британськими або європейськими специфікаціями, бо приєднувальні розміри й випробувальні вимоги збігаються з документацією. У технічних даних на кожне виконання виробник наводить номінальну довжину шляху витоку та посилання на стандарт, за яким виконано ввід.
Крім самих вводів, Reinhausen виготовляє кабельні коробки, їх виконують на напругу до 52 кВ. Ввід можна замовити разом із кабельною коробкою під конкретний трансформатор, тоді ввід, коробка і кабельне приєднання узгоджені між собою за розмірами й ізоляційними відстанями. Такий комплект зручний при ремонті трансформатора чи переобладнанні під інший тип кабелю. Під час підбору заміни варто звіряти тип середовища з обох боків вводу, номінальні напругу й струм та довжину шляху витоку, після чого можна обрати конкретне виконання серії CBB.
Технічні характеристики
| Типи | CBB-AA (повітря/повітря), CBB-OA (олива/повітря), CBB-OO (олива/олива), CBB-C (конденсаторні), кабельні коробки |
|---|---|
| Номінальна напруга | 12–36 кВ (кабельні коробки до 52 кВ) |
| Номінальний струм | 250–4000 А |
| Стандарти | EN 50336, IEC 60137, BS 6435 |
| Ізоляція | порцеляна, паперово-бакелітова |
Запит ціни та строку поставки
Reinhausen CEDASPE CBB — вводи для кабельних коробок трансформаторів 12–52 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 20 00 10 |
|---|---|
| HS, 6 знаків | 8546 20 |
| CN (ЄС) | 8546 20 00 |
| HTSUS (США) | 8546 20 00 60 |
| Митний тариф КНР | 8546 20 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та струм розраховані вводи CBB?
Вводи випускають на 12–36 кВ і 250–4000 А. Кабельні коробки роблять на напругу до 52 кВ.
Які виконання є за середовищем з обох боків вводу?
Є CBB-AA повітря/повітря, CBB-OA олива/повітря та CBB-OO олива/олива. Окремо випускають конденсаторні вводи CBB-C.
За якими стандартами виготовлені вводи?
Вводи відповідають EN 50336, IEC 60137 та BS 6435. Ізоляція порцелянова або паперово-бакелітова.
