Reinhausen CAPT — ПБВ для розподільних і середніх трансформаторів 15–72,5 кВ

Опис

Перемикачі CAPT закривають нижній клас ПБВ у групі Reinhausen, тобто розподільчі трансформатори і трансформатори середньої потужності з оливною ізоляцією. Італійська компанія C.A.P.T. заснована в 1972 році родиною Серафіні, з 2013 року входить до групи Reinhausen і повністю виготовляє свої перемикачі в Тріссіно, на північному сході Італії. Система якості сертифікована за ISO 9001:2015. Серійні перемикачі для розподільчих трансформаторів збирають на автоматизованій лінії, а для великих розподільчих і малих силових трансформаторів є окрема лабораторія складання та контролю.

Лінійка ділиться на дві групи. Серії 085–099 розраховані на Um 24–36 кВ і стоять на розподільчих трансформаторах, серії 010, 020 і 040 працюють при напрузі до 72,5 кВ на машинах середньої потужності. Сукупний діапазон найбільшої робочої напруги становить 15–72,5 кВ, номінальний прохідний струм 10–1500 А, кількість положень 2–11, а в спеціальному виконанні до 20. До модельного ряду входять CAPT 010, 020, 040, 085, 086, 090, 095, 096 і 099. Перемикач збирають під потрібну схему, мостову, лінійну, в нейтралі, послідовно-паралельну, зірка-трикутник або з перемиканням напруги.

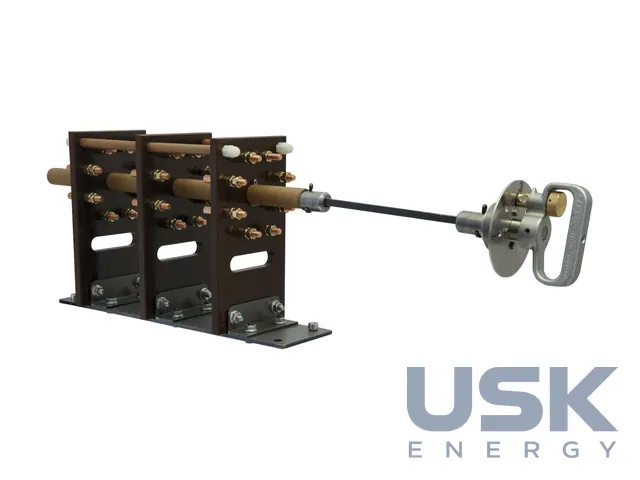

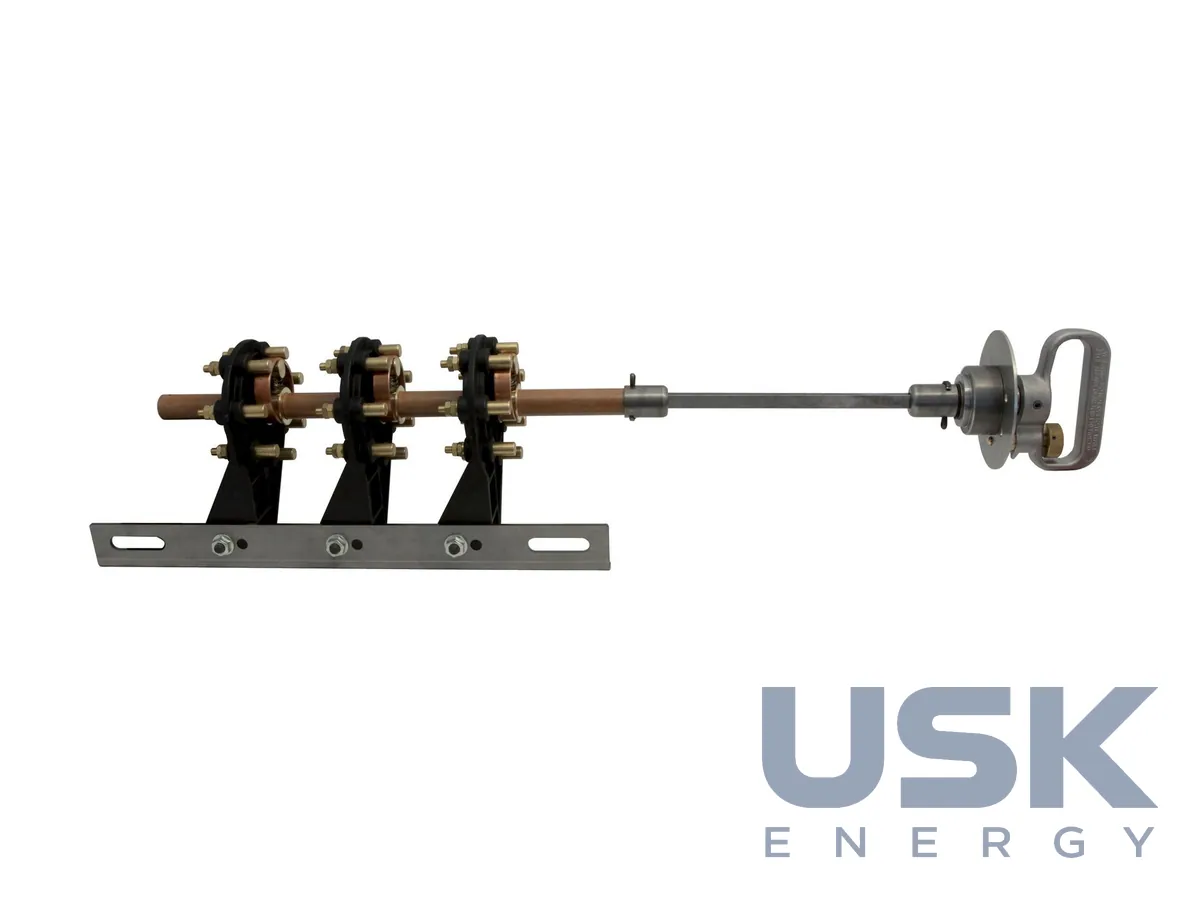

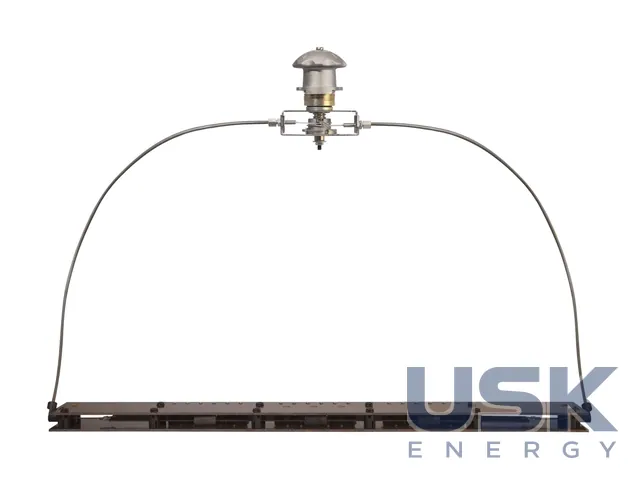

У поворотних трифазних перемикачах серій 085 і 086 нерухомі контакти встановлені на трьох ізоляційних платах, паралельних приводному валу, а рухомі контакти сидять на циліндричному валу з епоксидного склопластику. У 085 плати з поліаміду зі скловолокном і кріпляться на сталеву основу, у 086 плати з бакелізованого паперу на алюмінієвій основі. Мідні нерухомі контакти 086 виконують під гвинт M8 на 150 A, M10 на 200 A і M12 на 300 A. Серія 099 має виконання на 30/60 A і 150/200 A, контакти з'єднують з гнучкими кабелями опресуванням або пайкою, а радіус вигину кабелів не повинен бути меншим приблизно за 140 мм.

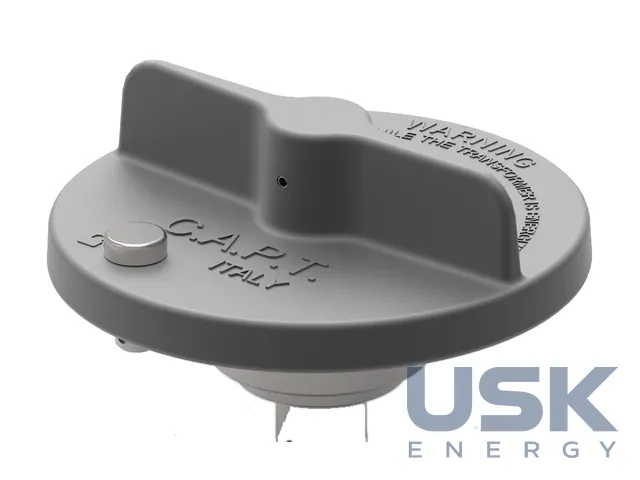

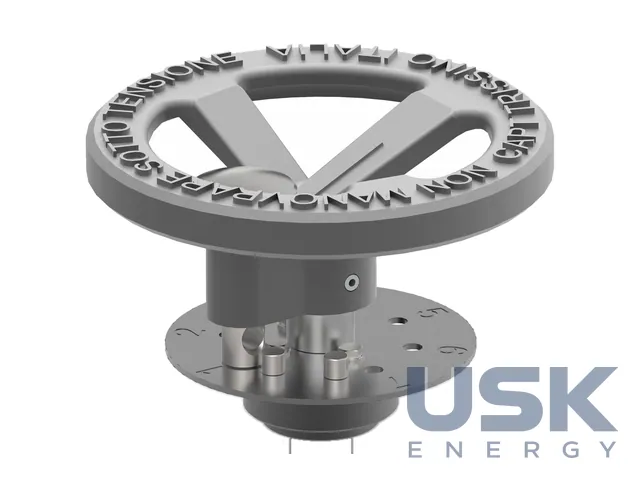

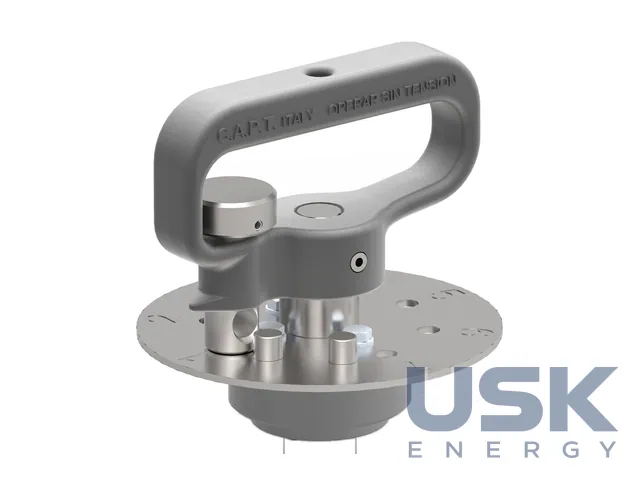

Привід виводять через сальник зі сталі 11SMnPb37, який приварюють до стінки бака. На рукоятці є диск з нумерацією положень, штифтові упори та отвір під навісний замок, щоб положення не змінили випадково. Усі перемикачі працюють у трансформаторній оливі за IEC 60296. Якщо потрібна силіконова, синтетична чи рослинна рідина, технічна служба CAPT перевіряє механічну, електричну та хімічну сумісність. Стандартні ущільнення приводів розраховані на роботу в мінеральній оливі від -25 до +105 °C і на повітрі від -25 до +40 °C, а на замовлення ставлять ущільнення до -60 °C або до +200 °C.

Перемикач зазвичай проходить сушіння разом з активною частиною трансформатора, у печі, вакуумному автоклаві чи у парах розчинника. Виробник радить не перевищувати 100–120 °C протягом 24–36 годин. Після монтажу та сушіння перевіряють фіксацію в кожному положенні та відповідність показів диска реальному відгалуженню. Перемикання виконують тільки на відключеному трансформаторі.
