Reinhausen / ABPC ReCoTec — порожнисті композитні ізолятори 72,5–400 кВ
ReCoTec від Reinhausen і ABPC випускаються як порожнисті композитні ізолятори (CHCI) на номінальну напругу 72,5–400 кВ. Їх ставлять на високовольтні апарати, тобто вимикачі, трансформатори струму, вводи та ОПН.
- Номінальна напруга
- 72,5–400 кВ
- Технологія
- лиття під тиском HTV-силікону на склопластикову трубу ROTAFIL
- Виробництво
- СП Aditya Birla Power Composites, Халол (Індія)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Порожнистий композитний ізолятор ReCoTec слугує корпусом високовольтного апарата. Усередині труби розміщується активна частина вимикача, трансформатора струму, вводу чи ОПН, а зовні оболонка тримає напругу між високовольтним виводом і заземленою основою. Серія охоплює номінальні напруги 72,5–400 кВ, тобто класи від розподільних підстанцій до магістральних мереж. Абревіатура CHCI розшифровується як Composite Hollow Core Insulator, порожнистий композитний ізолятор.
Конструкція складається з двох частин з різними функціями. Склопластикова труба ROTAFIL несе механічне навантаження від ваги апарата, вітру, зусиль на виводах і внутрішнього тиску, якщо апарат заповнений газом або оливою. Силіконова оболонка слугує зовнішньою ізоляцією і формує ребра, які задають довжину шляху витоку. Труба й оболонка працюють як одне ціле, тому якість їхнього зчеплення визначає поведінку ізолятора під напругою та в мокрих і забруднених умовах. Для вимикачів і трансформаторів струму, заповнених елегазом, труба працює ще й як посудина під тиском, тому від її міцності та якості фланцевих з'єднань залежить герметичність апарата.
Оболонку виготовляють литтям під тиском HTV-силікону прямо на склопластикову трубу ROTAFIL. HTV означає силікон високотемпературної вулканізації. Під час лиття матеріал заповнює форму навколо труби та вулканізується на ній, тож оболонка з ребрами виходить суцільною, без клейових швів між окремими секціями. Виробник наголошує, що технологія лиття під тиском розрахована на високу стандартизацію та великі серії, а сам HTV-матеріал має високу якість. Для замовника це означає однакову геометрію ізоляторів у партії та повторюваність характеристик від виробу до виробу.
Порівняно з порцеляновими покришками композитна конструкція легша, а при механічному пошкодженні не розлітається уламками, що важливо для апаратів, біля яких працює персонал. Силіконова поверхня відштовхує воду, тому на забруднених і вологих ділянках мереж струм витоку по поверхні менший. Такі ізолятори часто вибирають для підстанцій біля моря, промислових зон і місць із сильним забрудненням, де порцеляну доводиться регулярно мити. Менша маса спрощує транспортування й монтаж високих апаратів класу 400 кВ та зменшує навантаження на опорні конструкції.

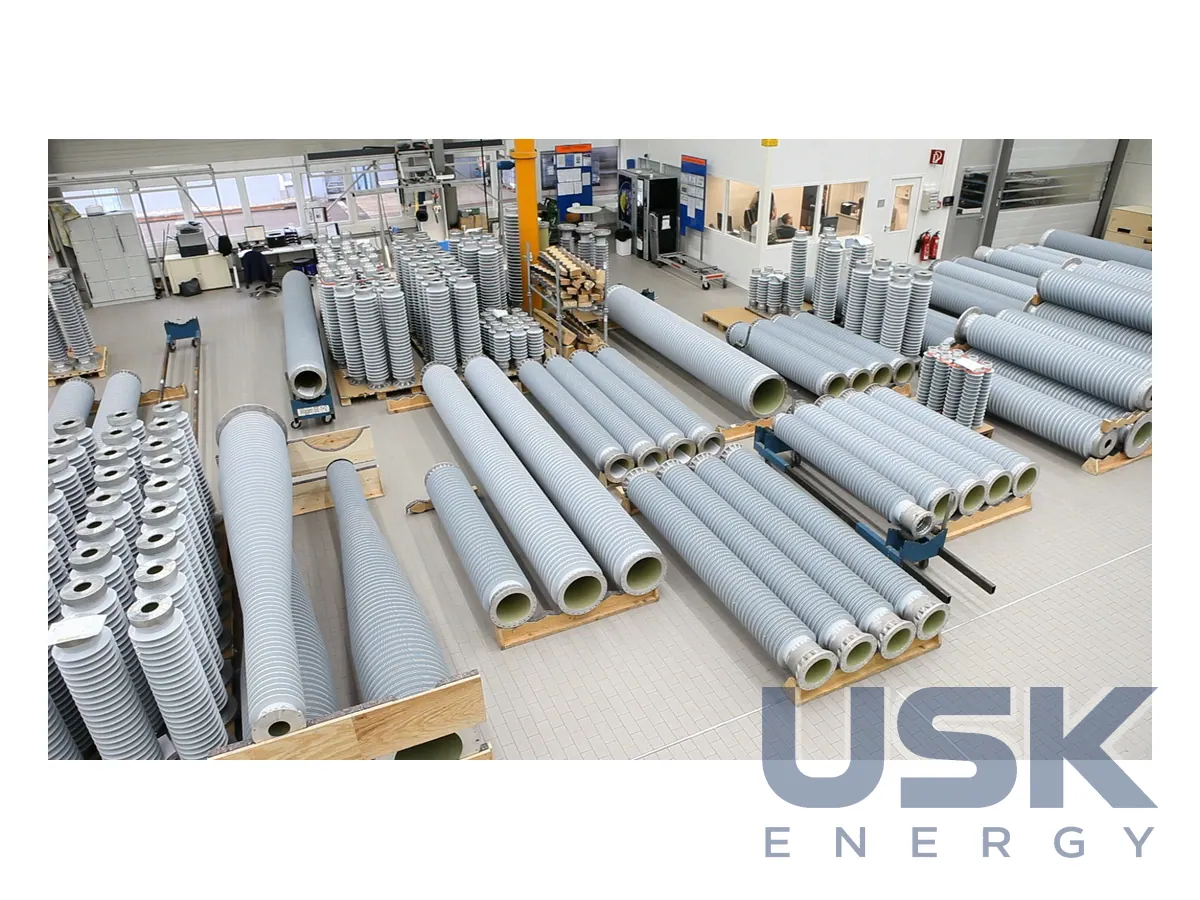

Виробництво розміщене на спільному підприємстві Aditya Birla Power Composites у Халолі (Індія), штат Гуджарат. Партнерами є Grasim Industries Limited та Maschinenfabrik Reinhausen GmbH. Підприємство поєднує досвід Aditya Birla Insulators, одного з найбільших світових виробників порцелянових ізоляторів, і Power Composites, підрозділу MR з порожнистих композитних ізоляторів. Разом ці компанії мають понад вісім десятиліть досвіду в ізоляторній галузі. Ізолятори ReCoTec постачають виробникам апаратів, які монтують у трубу власну активну частину, тож вибір конкретного ізолятора починається з напруги, механічних навантажень і вимог до шляху витоку апарата.
Технічні характеристики
| Номінальна напруга | 72,5–400 кВ |
|---|---|
| Технологія | лиття під тиском HTV-силікону на склопластикову трубу ROTAFIL |
| Виробництво | СП Aditya Birla Power Composites, Халол (Індія) |
Запит ціни та строку поставки
Reinhausen / ABPC ReCoTec — порожнисті композитні ізолятори 72,5–400 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 10 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 10 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу випускають ізолятори ReCoTec?
Номінальна напруга 72,5–400 кВ.
Для яких апаратів підходять порожнисті ізолятори?
Їх застосовують у вимикачах, трансформаторах струму, вводах та ОПН.
Як виготовлений ізолятор?
HTV-силікон відливають під тиском на склопластикову трубу ROTAFIL. Виробництво розташоване в Халолі (Індія).
