MGC DURESCA DTO(S) — вводи трансформаторні олива-олива RIP/RIS 72,5–550 кВ
Сухі вводи олива-олива MGC DURESCA DTO(S) для підключення трансформаторів до кабельних коробок, напруга 72,5–550 кВ, струм 800–3150 А. Ізоляція RIP або RIS.
- Номінальна напруга
- 72,5–550 кВ
- Номінальний струм
- 800–3150 А
- Ізоляція
- RIP або RIS
- Конструкція
- один або два фланці
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

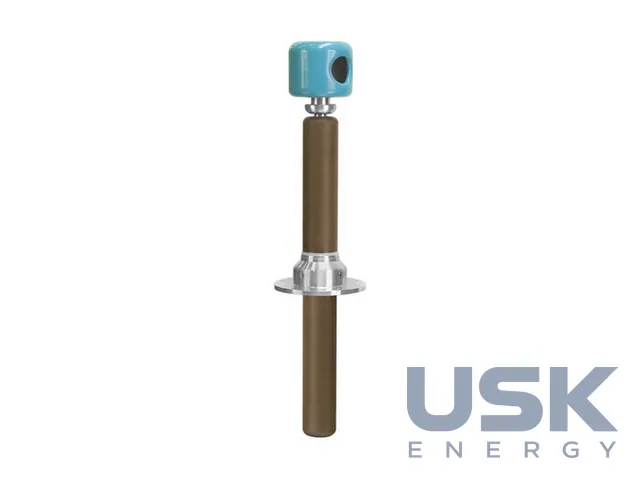

DTO(S) працює між двома оливними середовищами. Ввід з'єднує бак трансформатора з оливонаповненою кабельною коробкою, тож кабельне приєднання підходить до трансформатора без повітряного проміжку й відкритої ошиновки. Таке рішення застосовують на підстанціях і промислових об'єктах, де трансформатор живиться кабелем високої напруги, а місця для ВРП немає. Діапазон напруги 72,5–550 кВ, номінальний струм від 800 до 3150 А.
Ізоляція суха, RIP або RIS. Папір намотують безпосередньо на провідник чи трубу й просочують спеціальною епоксидною смолою у вакуумі, а під час намотування закладають провідні вирівнювальні шари для розподілу поля. Виконання з синтетичною основою RIS позначене літерою S. Ввід компактний, працює без часткових розрядів і за даними виробника не потребує обслуговування. Конструкція з одним або двома фланцями. Можливі виконання, взаємозамінні з наявними вводами, що спрощує заміну на діючому трансформаторі. З боку кабельної коробки можна вбудувати ТС.

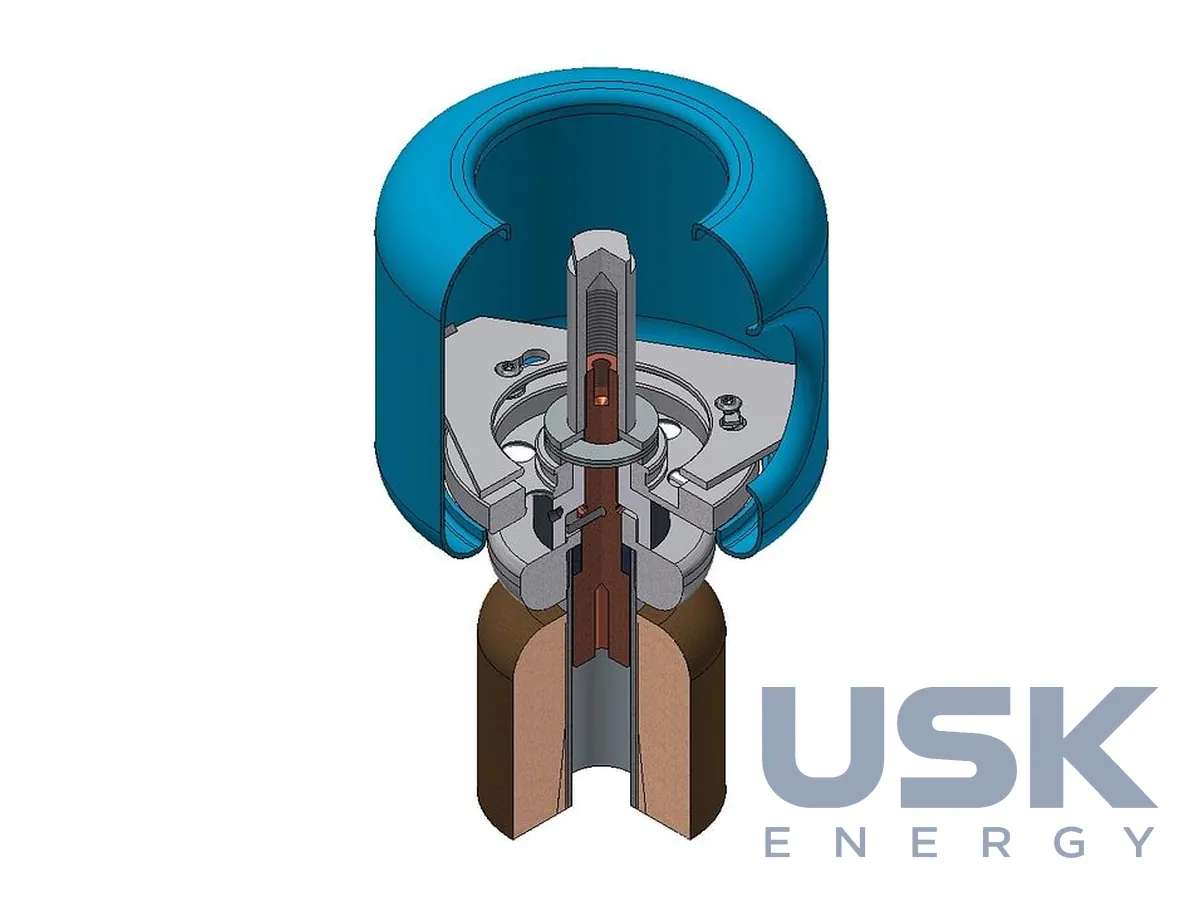

Струм до виводу передає кабельний болт або розрізний провідник, який фіксують циліндричним штифтом чи блокувальними пластинами. Розрізну основу з'єднують трьома гвинтами M10 з двома пружинними шайбами, момент 20 Нм. Вивід накручують на кабельний болт з моментом 40 Нм, так само затягують гайку різьбового з'єднання. На посадку фланця наносять приблизно 10 мм пасти Molykote FS 1292 проти контактної корозії. Покриття для сильно корозійних умов виробник перевіряв за ISO 12944 та ISO 20340. Робоча температура від -50°C до +40°C, середньодобова температура оливи до 90°C, максимальна 100°C, кут встановлення й зберігання від 0° до 90°.

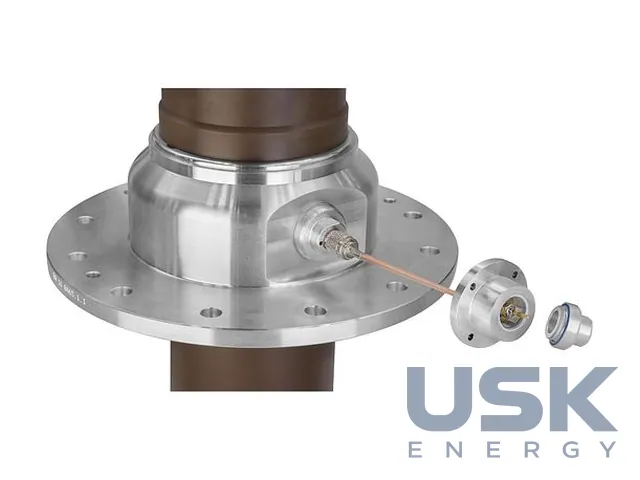

Ввід може мати коаксіальний роз'єм UHF з подовжувачем вимірювального виводу. Без ковпачка вимірювального виводу вмикати ввід не можна, бо заземлення виводу дає саме кришка подовжувача. Посадкову поверхню діаметром 42/63 мм очищають і перевіряють на відсутність подряпин, корпус вимірювального виводу кріплять трьома гвинтами M6x25. Вимірювальний вивід 2 кВ може мати пристрій самозаземлення. Користуватися ним дозволено лише при знятій напрузі, після вимірювань ковпачок затягують моментом 30 Нм.
Для контролю стану інструкція рекомендує вимірювати ємність і тангенс кута втрат основної ізоляції та вимірювального виводу. Для нових вводів tg δ1 не повинен перевищувати 0,7% і змінюватися більш ніж на 0,10% між 1,05Um/√3 і Um. У діапазоні 10…60°C tg δ1 зменшується на 0,5…1,0 %/K, тому вимірювання краще робити при 20°C, а результати порівнювати з заводськими за тих самих умов, відхилення до 10%. Вводи відповідають IEC 60137, комплектуючі використовують лише від MGC, а зберігання понад 6 і до 24 місяців іде за окремими правилами.
Технічні характеристики
| Номінальна напруга | 72,5–550 кВ |
|---|---|
| Номінальний струм | 800–3150 А |
| Ізоляція | RIP або RIS |
| Конструкція | один або два фланці |
| Стандарт | IEC 60137 |
