GE Vernova OTCF / CCV — ємнісні трансформатори напруги 72,5–765 кВ

Опис

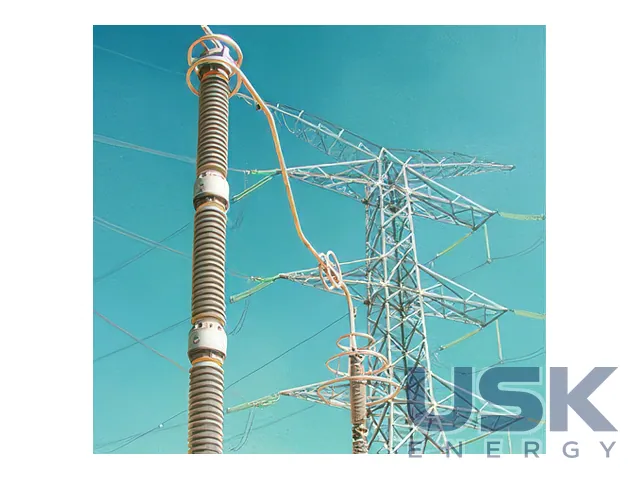

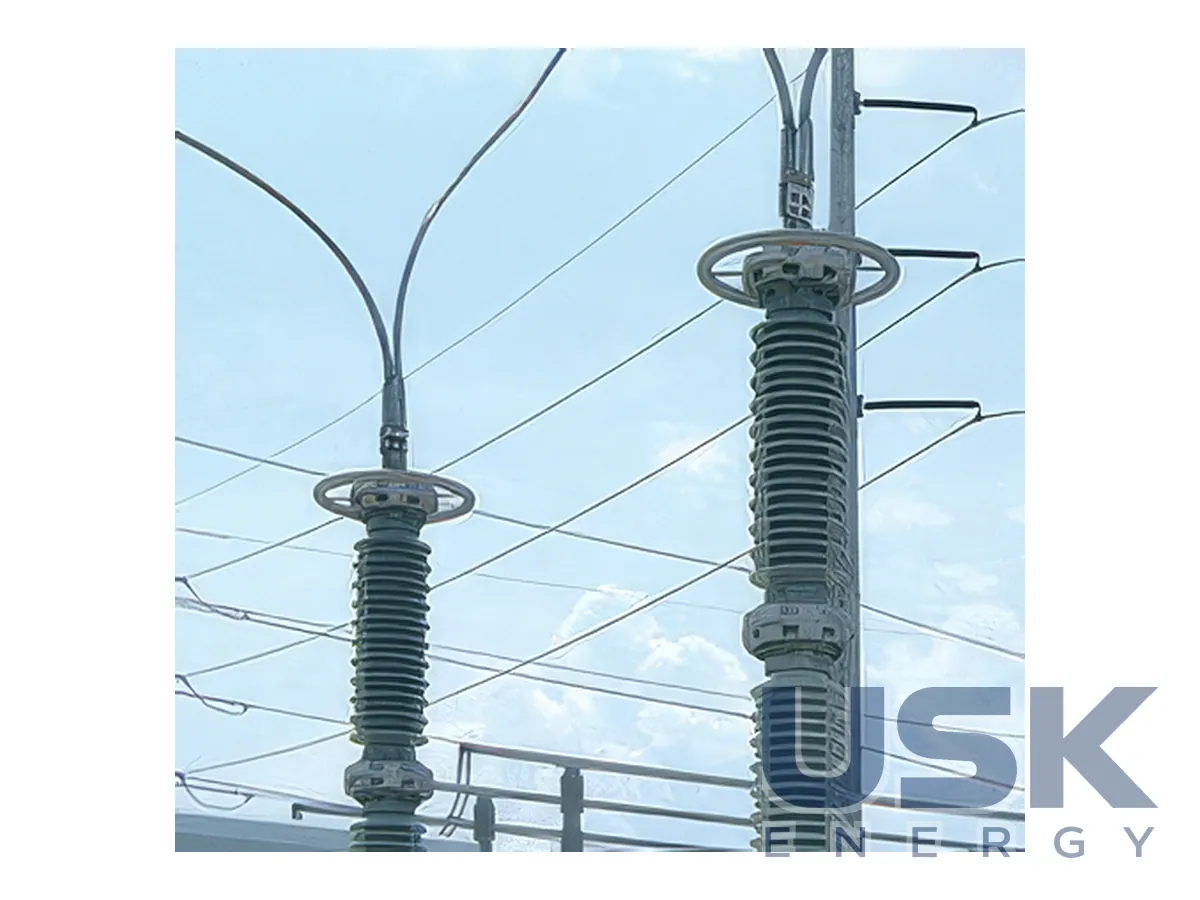

Ємнісні трансформатори напруги GE Vernova OTCF і CCV живлять вимірювальні прилади, лічильники та релейний захист на підстанціях класів від 72,5 до 765 кВ. На таких напругах індуктивний трансформатор напруги стає дуже великим і дорогим, тому застосовують ємнісний дільник. Колона конденсаторів знижує напругу лінії до проміжного рівня, а електромагнітний блок в основі перетворює її на стандартну вторинну напругу. Теплова потужність апаратів сягає 1500 ВА, а виконання відповідають стандартам IEC та ANSI/IEEE. Ємнісний трансформатор легший за індуктивний того ж класу, простіший у перевезенні й монтажі, а за високих напруг ще й помітно дешевший. Його ставлять на вводах ліній, на збірних шинах і на приєднаннях трансформаторів підстанцій.

Тип CCV має ще одну функцію. Ємнісний дільник одночасно слугує конденсатором звʼязку для високочастотного звʼязку по ПЛ, і через нього в лінію передають несучі частоти в діапазоні 30–500 кГц. По проводах лінії йдуть сигнали телезахисту, телемеханіки та диспетчерського звʼязку між підстанціями, тож один апарат закриває облік, релейний захист і ВЧ-звʼязок. Для цього постачають аксесуари ВЧ-тракту, до яких входять обмежувач напруги, ВЧ-роз'єднувач і дренажна котушка.

Для вимірювання й захисту зазвичай передбачено дві вторинні обмотки, а на замовлення до чотирьох, включно з обмоткою для контролю замикань на землю. Корону враховують у конструкції кожної деталі трансформатора, а апарати на 245 кВ і вище постачають з алюмінієвим екранним електродом. Коефіцієнт діелектричних втрат за номінальної напруги менший за 0,06%. Рівень часткових розрядів у конденсаторних блоках менший за 5 пКл за 1,2 найбільшої фазної напруги та менший за 10 пКл за подвоєної номінальної напруги після випробування напругою промислової частоти.

Зовнішня ізоляція виконана з високоякісної порцеляни коричневого (RAL 8016) або сірого (ANSI 70) кольору, а стандартні довжини шляху витоку наведено в таблицях розмірів виробника. Стандартний OTCF витримує сейсмічні впливи середньої інтенсивності, а для районів з високою сейсмічністю конструкцію адаптують. Масло герметично відокремлене від повітря мембраною з нержавіючої сталі, усі зовнішні деталі виготовлено з корозійностійких матеріалів, тож обслуговування майже не потрібне. Під час експлуатації періодично контролюють вторинну напругу та порівнюють її з сусідніми фазами, бо зміна ємності конденсаторних елементів одразу позначається на точності вимірювання.

Трансформатори OTCF розраховано на 30 років служби, а міцна конструкція та консервативний запас ізоляції дають змогу багатьом апаратам працювати довше. Під час вибору задають клас напруги, кількість і класи точності вторинних обмоток, навантаження, потребу у ВЧ-звʼязку та комплект ВЧ-аксесуарів, колір і довжину шляху витоку ізолятора. Для лінії, де вже працює ВЧ-звʼязок, параметри конденсатора звʼязку узгоджують з апаратурою каналу, щоб не змінювати налаштування загороджувачів і фільтрів.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
