GE Vernova Hydran M2-X — онлайн-монітор газу та вологи в оливі трансформатора

Опис

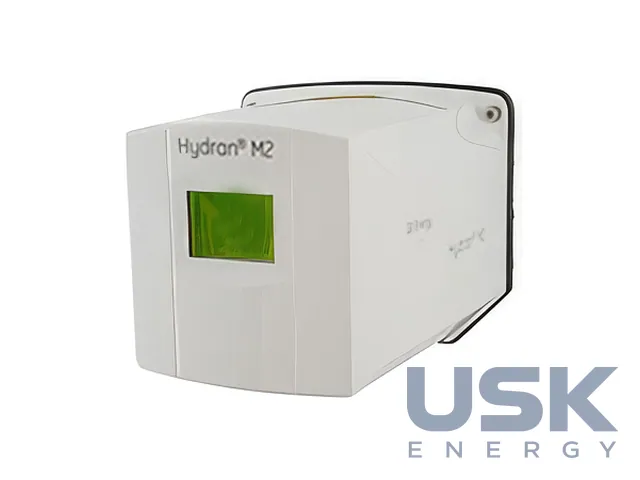

Hydran M2-X продовжує родину моніторів Hydran, які десятиліттями ставлять на силові трансформатори для постійного нагляду за газами та вологою в оливі. Завдання приладу просте й практичне. Він має вчасно попередити персонал про дефект, що розвивається, поки той не призвів до аварійного відключення. Попереднє покоління, Hydran M2, працювало як однокомпонентний DGA-монітор, а нова версія отримала довший ресурс сенсора, менше обслуговування і ширші можливості підключення додаткових датчиків.

Чутливий елемент побудовано на паливному елементі, що стоїть за газопроникною мембраною. Олива контактує з мембраною, гази дифундують до сенсора, і прилад видає сумарний сигнал. Є два варіанти сенсора. Класичний складений вимірює H₂, CO, C₂H₂ і C₂H₄ разом, дискретний реагує лише на водень і призначений тільки для мінеральної оливи. Діапазон 25–2000 ppm в еквіваленті H₂ (об'єм до об'єму), точність ±10 % від показу ±25 ppm. Вологу прилад вимірює в межах 0–100 % RH з точністю ±2 % RH. Розрахунковий ресурс сенсора перевищує 10 років, сенсор витримує вакуум і тиск 0–700 кПа.

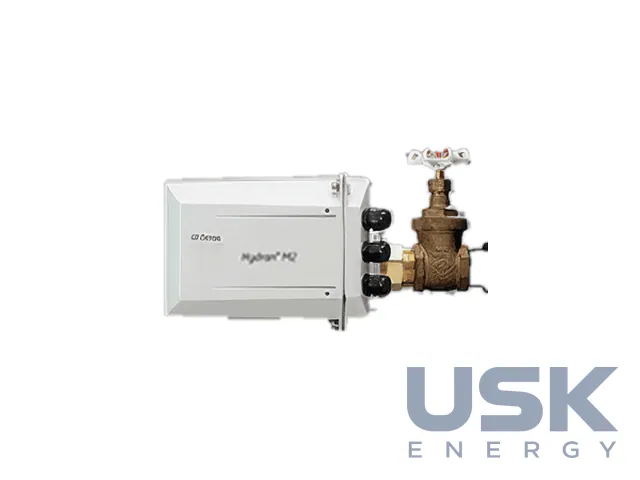

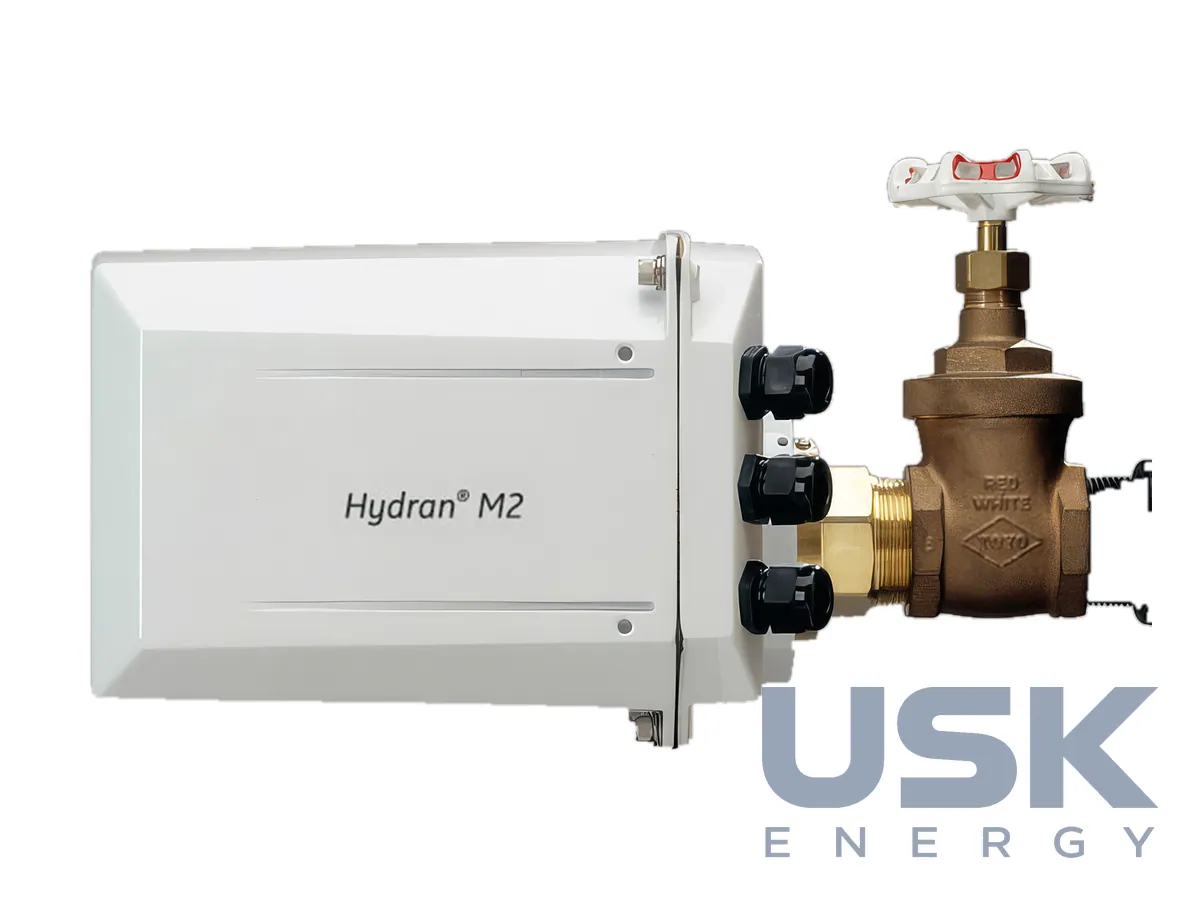

Монітор кріпиться безпосередньо на клапан бака через зовнішню різьбу 1,5 дюйма NPT, на більші клапани його ставлять через адаптери. Якщо температура довкілля вища за 40 °C або олива гарячіша за 90 °C, застосовують ребристий адаптер-радіатор, з ним допустима температура оливи від −40 до +105 °C. Робоча температура самого приладу −40…+55 °C. Корпус сертифікований за NEMA Type 4X і відповідає вимогам IP56. Маса в упаковці 9 кг. Живлення від універсального імпульсного блока 90–132 В або 180–264 В змінного струму, 47–63 Гц, споживання до 650 ВА.

Для зв'язку передбачено Modbus і DNP 3.0, опційно IEC 61850. Порт RS-232 з роз'ємом DB-9 служить для локального налаштування з ноутбука, ізольований RS-485 на клемах розрахований на 2000 В. Окремо замовляють Ethernet по міді або оптиці на 10/100 Мбіт/с. На щит виводять 5 сухих контактів типу C, кожен на 3 A при 250 В змінного або 30 В постійного струму. Модульні плати розширюють прилад аналоговими входами та виходами 4–20 мА і подвійними дискретними входами з внутрішнім живленням 24 В, усі вони мають ізоляцію 2000 В.

До монітора підключають датчик температури верхніх шарів оливи на магнітному кріпленні та вимірювання струму навантаження. Математичні моделі на основі IEEE розраховують за цими даними стан трансформатора, а сигналізацію можна налаштувати і на результати моделей. Hydran M2-X працює разом із багатогазовими аналізаторами Kelman і релейним захистом Multilin 845, синхронізуючи хімічні та електричні вимірювання. Тренди переглядають і аналізують у програмі Perception.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
