Reinhausen MSENSE BM — моніторинг високовольтних вводів

Опис

Високовольтні вводи силового трансформатора постійно перебувають під електричним, тепловим і механічним навантаженням, а до цього додається старіння від впливу довкілля. З часом ізоляція вводу змінюється аж до часткових пробоїв між обкладками, ресурс скорочується, і ймовірність відмови росте. За даними CIGRÉ, на несправні вводи припадає 17% усіх відмов трансформаторів і близько 50% пожеж на них, а в найгіршому разі пошкоджений ввід руйнує весь апарат. При цьому робоча група CIGRÉ A2.34 радить офлайн-перевірку вводів лише раз на шість-вісім років, тож між оглядами дефект може розвиватися непомітно. MSENSE BM від Maschinenfabrik Reinhausen закриває цей проміжок безперервним онлайн-контролем.

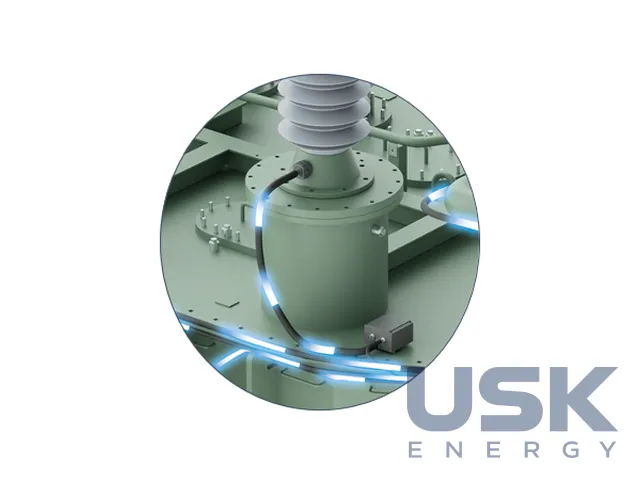

Стан ізоляції оцінюють за двома показниками, ємністю основної ізоляції C1 і тангенсом кута втрат tg δ. Зростання ємності свідчить про пробій окремих шарів конденсаторної обкладки, зміна tg δ вказує на старіння та зволоження ізоляції. Система точно вимірює напругу на вимірювальному виводі кожного вводу, а як опорний сигнал бере інші вводи та, за потреби, трансформатори напруги. Для розрахунку застосовують запатентований еталонний алгоритм MR-2/3 і метод опорної напруги. Алгоритм 2/3 попарно порівнює вводи між собою за фазним опорним сигналом трансформатора, тому коливання погоди та напруги мережі взаємно компенсуються, і в результаті лишаються тільки ті зміни, що справді пов'язані зі старінням або пошкодженням. Окремі датчики температури чи вологості для цього не потрібні.

Виробник пропонує два рівні. MSENSE BM-C разом з ETOS у базовому виконанні оцінює стан вводів за зміною ємності C1, порівнюючи її з прецизійною еталонною ємністю. MSENSE BM-T у професійному виконанні стежить і за ємністю, і за tg δ, а зміна обох величин указує на часткові пробої та пошкодження внутрішньої ізоляції. Для кожного вводу зміни розраховуються окремо, і коли потрібне втручання персоналу, система видає попередження, а потім аварійний сигнал. Поєднання еталонного алгоритму з методом опорної напруги дає захист від відмов без хибних відключень.

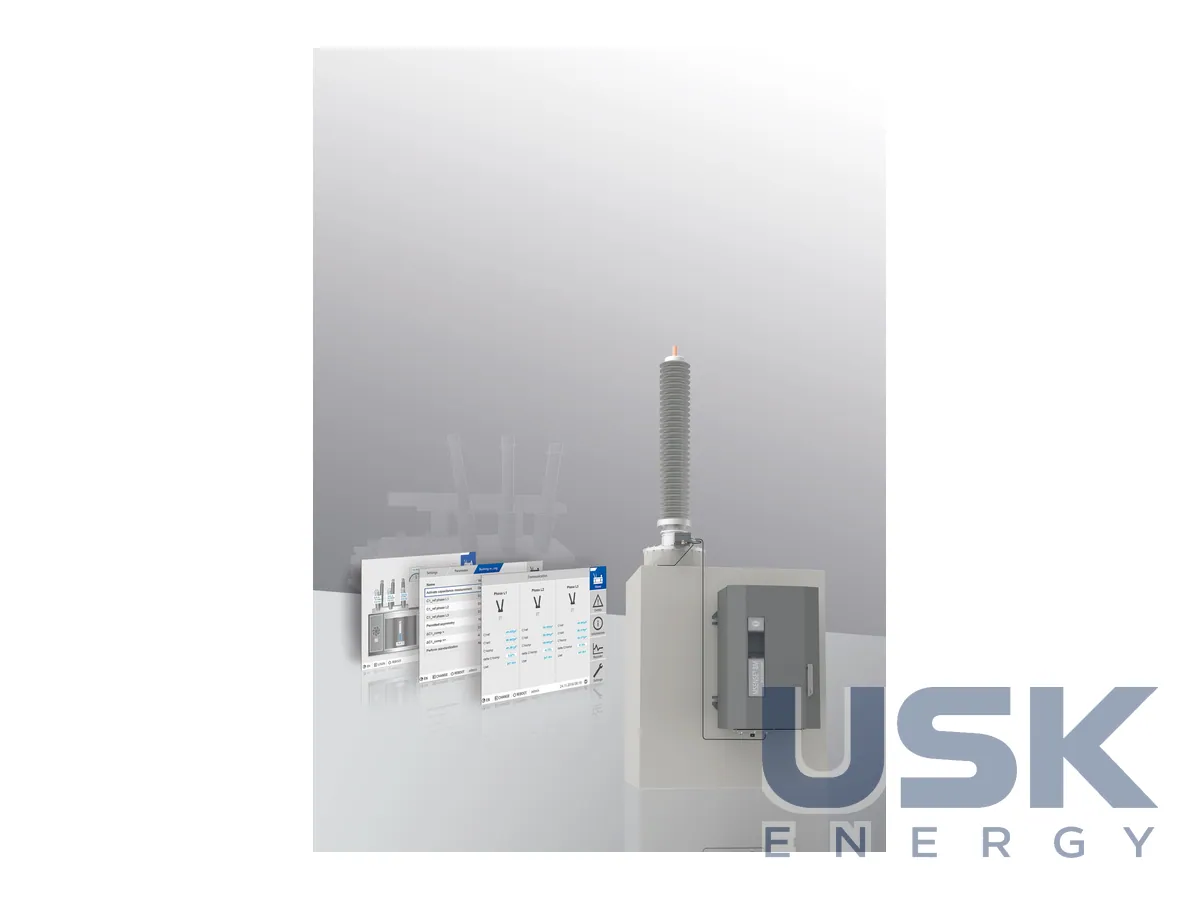

Монтаж простий, тривалого калібрування чи фази навчання не потрібно, контроль починається після підключення і триває безперервно, без відключення трансформатора. Систему можна доповнити функцією моніторингу часткових розрядів, зокрема для тимчасової діагностики. MSENSE BM належить до сімейства інтелектуальних датчиків MR і вбудовується в ETOS (Embedded Transformer Operating System). Результати виводяться в систему ETOS разом із даними інших датчиків, там же формуються аналіз, оцінка й рекомендації щодо дій. Зв'язок з диспетчерським пунктом іде захищеними стандартними протоколами, наприклад IEC 61850.

Для служби експлуатації головна практична користь у тому, що обслуговування вводів можна планувати за їхнім фактичним станом, а не за календарем. Ввід із прогресуючим дефектом видно заздалегідь, і заміну готують до того, як він стане причиною пожежі. Підтримку надає сервісна мережа MR, доступна 24/7, а також регіональний представник.
