Arteche SDO FCT / MU CFD — система визначення пошкоджень змішаних КЛ-ПЛ
Комплекс Arteche SDO FCT / MU CFD визначає пошкоджену ділянку на змішаних лініях ПЛ-КЛ високої напруги. В основі гнучкий пасивний оптичний трансформатор струму, що встановлюється на кабельних ділянках.
- Склад
- гнучкий оптичний ТС SDO FCT, детектор пошкодження кабелю SDO MU CFD, оптичний мультиплексор SDO MUX
- Застосування
- селективний захист ПЛ високої напруги з кабельними ділянками
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Змішані лінії, де повітряні ділянки чергуються з кабельними вставками, стають дедалі звичнішими. Кабель прокладають на вході в місто, при перетині річок і доріг, біля аеропортів і заповідників. Для релейного захисту така лінія незручна, бо пошкодження на двох типах ділянок поводяться по-різному. На повітряній ділянці замикання зазвичай самоусувні. Їх спричиняють птахи, гілки, удари блискавки, і через короткий час дуга гасне, тому автоматичне повторне ввімкнення там виправдане й скорочує перерву в живленні. У кабелі пошкодження майже завжди стійке, і АПВ на пошкоджену кабельну ділянку не рекомендується, воно тільки збільшує руйнування. Захисту треба з повною впевненістю, за формулюванням виробника зі 100% достовірністю, визначити, на якій ділянці сталося КЗ.

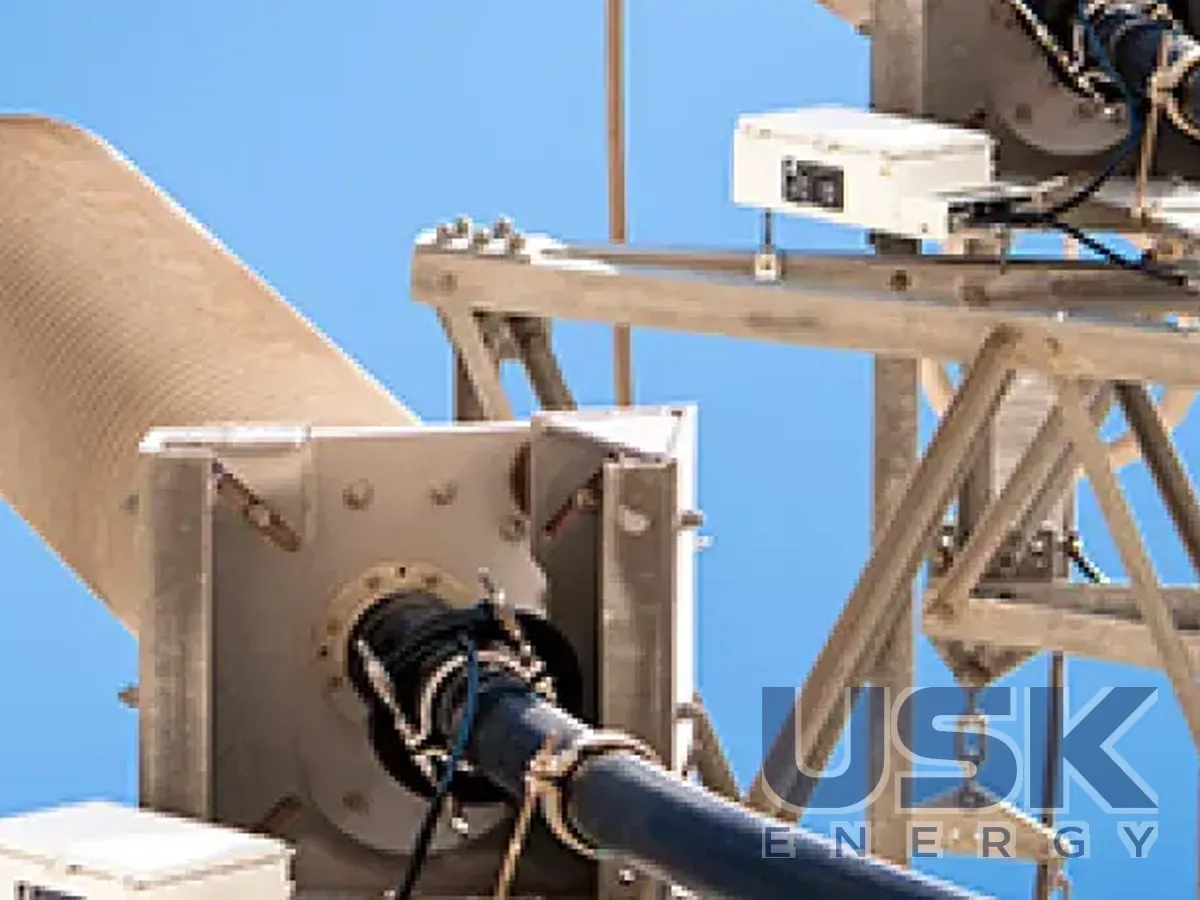

Комплекс Arteche CFD (Cable Fault Detection) розв’язує це завдання повністю пасивними засобами. До складу входять гнучкий оптичний ТС SDO FCT, детектор пошкодження кабелю SDO MU CFD та оптичний мультиплексор SDO MUX. Гнучкий датчик SDO FCT встановлюється на кабельній ділянці, зазвичай у перехідних пунктах, де кабель виходить на опору. Він пасивний і не потребує зовнішнього джерела живлення, датчик з’єднується з електронікою по оптоволокну. На перехідному пункті в полі, де немає ні власних потреб, ні акумуляторів, не потрібне жодне обладнання з живленням.
Блок SDO MU CFD по суті є merging unit, який ставлять на живильній підстанції на початку або в кінці змішаної лінії. Він приймає оптичні сигнали від датчиків на кабельних ділянках і за ними визначає, чи проходить струм пошкодження через кабель. За даними Arteche система реалізує диференційний захист лінії (87L) або максимальний струмовий захист від замикань на землю (50G) для кабельних ділянок. Якщо пошкодження на кабелі, АПВ блокується, якщо на повітряній частині, лінія вмикається повторно.
Оптичне волокно для системи зазвичай беруть із кабелю OPGW, підвішеного на опорах ПЛ. Ці волокна для мережевої компанії цінний ресурс, тому до складу комплексу входить оптичний мультиплексор SDO MUX, який ущільнює сигнали й скорочує кількість зайнятих волокон. Під час проєктування визначають місця встановлення датчиків, довжину оптичних трас, кількість вільних волокон в OPGW і схему підключення до наявного захисту лінії.
Практичний приклад наводить індонезійська мережева компанія PLN, яка встановила свою першу систему захисту змішаної лінії на базі Arteche CFD між підстанціями 150 кВ Pasar Kemis Lama і Gajah Tunggal, монтаж виконував підрядник Guna Elektro. У виробника є й опис випадку захисту частково переведених у кабель ліній високої напруги з віддаленим оптичним вимірюванням. Під час замовлення зазначають клас напруги лінії, кількість і довжину кабельних ділянок, переріз і конструкцію кабелю для кріплення датчика, наявність волокон в OPGW і тип терміналів захисту на кінцях лінії.
Технічні характеристики
| Склад | гнучкий оптичний ТС SDO FCT, детектор пошкодження кабелю SDO MU CFD, оптичний мультиплексор SDO MUX |
|---|---|
| Застосування | селективний захист ПЛ високої напруги з кабельними ділянками |
Запит ціни та строку поставки
Arteche SDO FCT / MU CFD — система визначення пошкоджень змішаних КЛ-ПЛ, Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З чого складається комплекс?
Це гнучкий оптичний ТС SDO FCT, детектор пошкодження кабелю SDO MU CFD і оптичний мультиплексор SDO MUX.
Для яких ліній призначена система?
Для змішаних ліній ПЛ-КЛ високої напруги, де повітряні ділянки чергуються з кабельними.
Яке завдання захисту вирішує система?
Вона визначає пошкоджену ділянку і дає змогу виконати селективний захист ПЛ ВН з кабельними ділянками.
