A. Eberle PQ-Box 50 / 150 / 200 / 300 — переносні аналізатори якості електроенергії класу A

Опис

Сімейство PQ-Box складається з переносних аналізаторів якості електроенергії та реєстраторів перехідних процесів, з якими інженер виїжджає на об'єкт і шукає джерело збурень у мережі. Усі моделі відповідають вимогам до приладів класу A за IEC 61000-4-30, а також IEC 62586-1 та IEC 62586-2. Прилади працюють у мережах НН напряму, у мережах СН і ВН через трансформатори напруги, підтримують тягову мережу 16,7 Гц. Корпус розрахований на важкі умови і тісні місця, діапазон робочих температур від -20 °C до +60 °C.

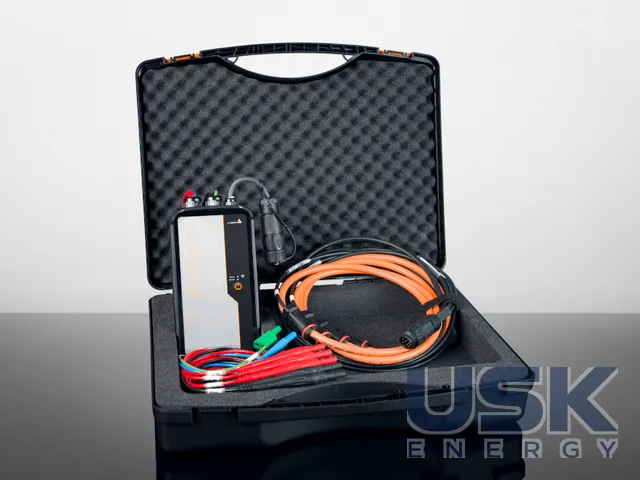

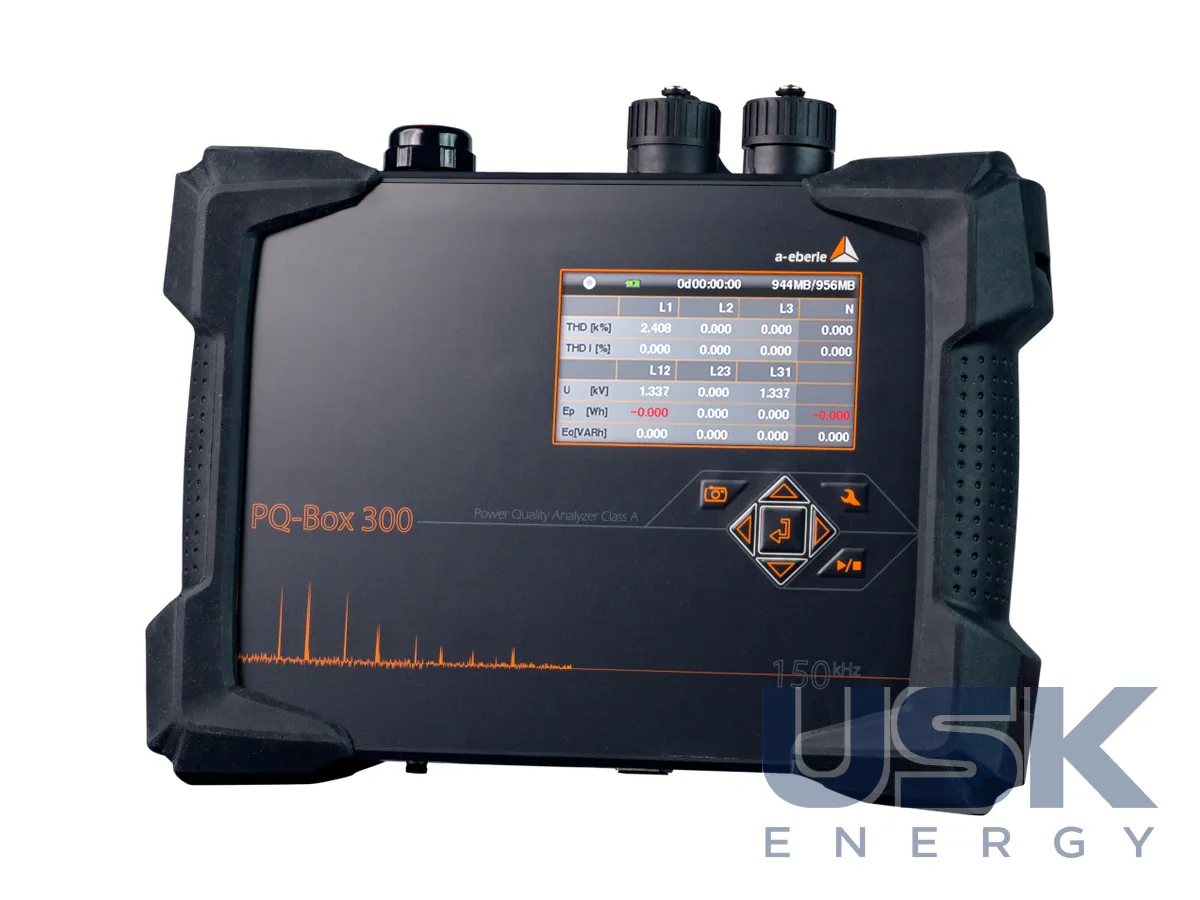

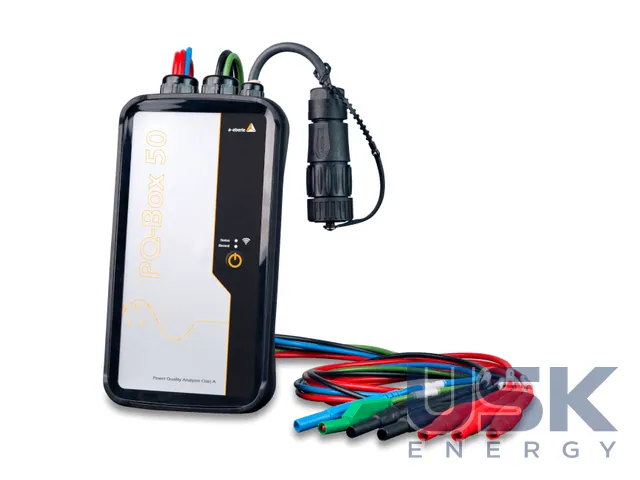

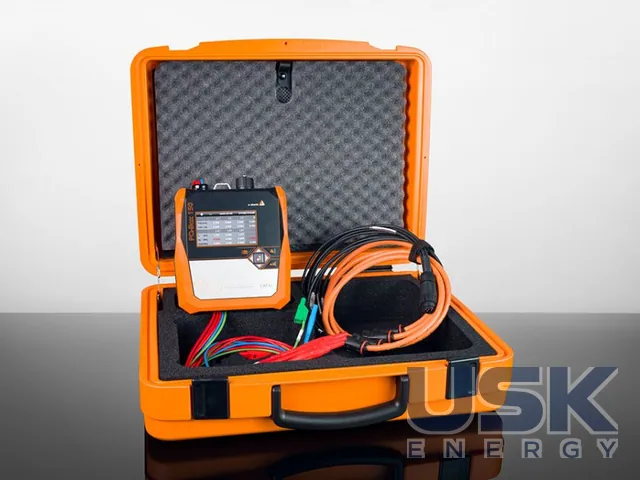

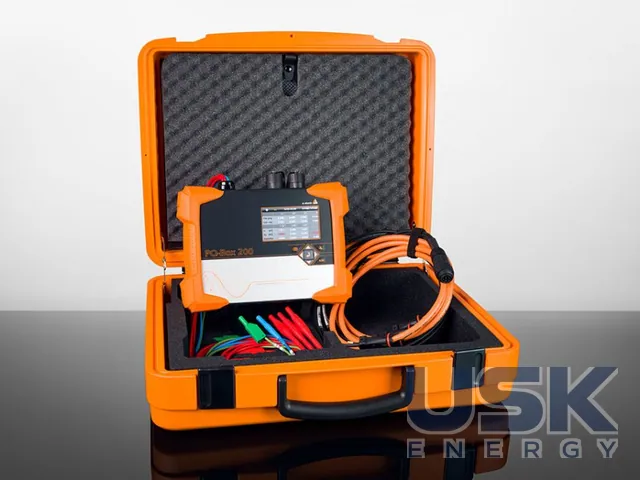

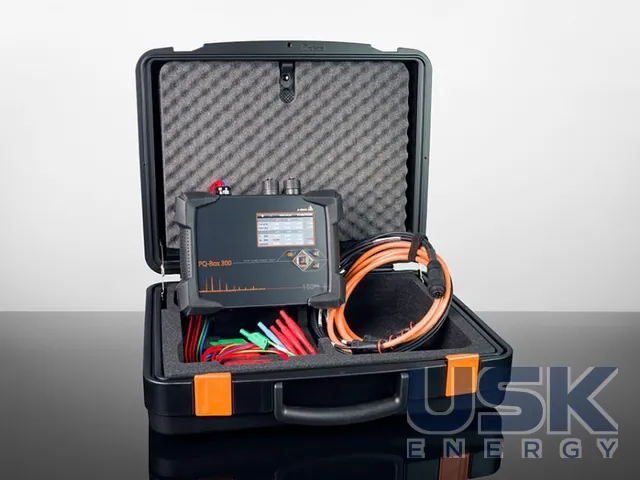

PQ-Box 50 найпростіший у лінійці. Живлення вбудоване, від акумулятора прилад працює до 4 годин, вимірювальні кола відповідають категорії 600 V CAT IV / 1000 V CAT III, габарити 202 x 181 x 40 мм, маса 1,0 кг. PQ-Box 150 вимірює гармоніки струму й напруги до 9 кГц за IEC 61000-4-7 і, за словами виробника, підготовлений до майбутніх норм щодо якості. PQ-Box 200 додає реєстрацію перехідних процесів з частотою 4 МГц у діапазоні ± 5 кВ. PQ-Box 300 веде безперервний аналіз спектра в смугах 200 Гц / 2 кГц до 170 кГц, що важливо для мереж з інверторами СЕС і зарядними станціями, де збурення лежать у діапазоні 2–150 кГц.

Моделі 150, 200 і 300 живляться від зовнішнього широкодіапазонного блока класу IP65 з імунітетом 600 V CAT IV, тому окрема розетка не потрібна, живлення береться з вимірювальних кабелів. Прилади постійно записують від 2,8 до 4,2 тисячі величин, усі на основі вимірювань за напівперіод. Інтервали запису 200 мс, 3 с, 10 с для частоти, вільний інтервал від 1 с до 30 хв, потужності за 10/15/30 хв і довгострокове флікер за 2 год. Пам'ять 4 ГБ, розширення SD-картою до 32 ГБ. Запуск запису можливий за зовнішнім сигналом змінного або постійного струму 12–250 В.

Аналіз охоплює потужності P, Q, S, коефіцієнт потужності, cos φ, несиметрію, гармоніки напруги до 50-ї, інтергармоніки й супрагармоніки в смугах 200 Гц, сигнали частотного керування, напрям гармонік і фазові кути. Оцінка якості виконується за EN 50160, IEC 61000-2-2, IEC 61000-2-4 і IEEE 519, звіт у PDF формується одним натисканням, пороги норм уже закладені як шаблони.

Дані передаються через USB, Ethernet і WLAN, ПЗ WinPQ mobil входить у комплект і ставиться на будь-яку кількість комп'ютерів. Застосунок PQ-Box для Android та iOS показує поточні значення і дає змінити коефіцієнти ТС і ТН, інтервал вимірювання або номінальну напругу. Серед аксесуарів є струмові кліщі AC/DC, гнучкі датчики Роговського, радіогодинник DCF 77 і захисні кожухи для вимірювань у ввідних шафах.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
