GE Vernova Kelman DGA 900 — онлайн-аналізатор 9 розчинених газів в оливі трансформатора
Стаціонарний онлайн-аналізатор GE Vernova Kelman DGA 900 вимірює 9 розчинених газів і вологовміст в оливі трансформатора. Його ставлять для безперервної діагностики силових трансформаторів та їхніх РПН.
- Вимірювані параметри
- 9 газів (H₂, CO, CH₄, C₂H₂, C₂H₄, CO₂, C₂H₆, O₂, N₂) і вологовміст
- Метод
- фотоакустична спектроскопія (PAS), без газу-носія
- Діапазон H₂
- 5–5000 ppm
- Діапазон C₂H₂
- 0,5–50 000 ppm
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Аналіз розчинених газів і вологи в ізоляційній оливі вважають основним тестом для оцінки стану трансформатора. Раніше багатокомпонентний DGA робили лише в лабораторії, а проби відбирали вручну раз на кілька місяців. Між такими відборами дефект міг розвинутися до аварійної відмови, тому мережеві компанії переходять на стаціонарний онлайн-контроль. Kelman DGA 900 ставлять саме для цього, на силові трансформатори та їхні РПН, щоб безперервно стежити за станом ізоляції без участі лаборанта.
Прилад визначає 9 газів (H₂, CO, CH₄, C₂H₂, C₂H₄, CO₂, C₂H₆, O₂, N₂) і окремо вологовміст оливи. В основі вимірювання лежить фотоакустична спектроскопія PAS четвертого покоління в лінійці Kelman. Газ-носій і калібрувальні гази не потрібні, витратних матеріалів немає, часте перекалібрування теж не передбачене. Діапазон за воднем 5–5000 ppm, за ацетиленом 0,5–50 000 ppm, тобто прилад помічає і слабкий початковий розряд, і інтенсивну дугу. Типовий час відгуку становить один цикл вимірювання, за ним досягається понад 95 % кінцевого значення для C₂H₂, CO, C₂H₆, C₂H₄, CH₄ і CO₂ та понад 90 % для водню.
Періодичність аналізу оператор задає від 1 разу на годину до 1 разу на 4 тижні. Коли концентрація перетинає поріг попередження, частота відбору автоматично зростає. Цикл аналізу триває близько 30 хвилин, а режим Rapid Mode дає швидку картину того, як змінюються критичні гази. Сигналізацію налаштовують за абсолютним рівнем газу, швидкістю його зростання (ROC), вологою, сумою горючих газів TDCG і за 7 відношеннями газів, які визначає користувач. Для виходу на щит є 6 програмованих сухих контактів типу C на 10 A при 250 В змінного струму або 8 A при 30 В постійного, реле сервісної сигналізації та сторожове реле.
Локально дані видно на вбудованому кольоровому сенсорному екрані 7 дюймів з роздільністю 800 x 480. Для передачі в SCADA та системи керування активами стандартно передбачено Modbus через RS485 або TCP/IP, DNP3 через TCP/IP і порт Ethernet 1 Гбіт (RJ45). Дані можна завантажувати в програму Perception для побудови трендів. У прилад вставляють до 5 додаткових аналогових плат, наприклад для трансформаторів струму навантаження, датчиків PT100 або сенсорів 4–20 мА. Так монітор отримує ще й температуру та струм і пов'язує газоутворення з режимом роботи.
Живлення 100–240 В AC або 100–250 В DC. Корпус виконаний з алюмінію морського класу з порошковим покриттям RAL9002. Температура оливи на клапані допустима від −20 до +120 °C, якщо трубопровід від клапана до приладу не довший за 10 метрів, а об'єм клапана не перевищує 200 мл. Для холоднішої оливи виробник радить обігрівальний кабель на трубках. Лінійка охоплює DGA 900, DGA 900 PLUS, MULTITRANS і TAPTRANS, останній ставлять для контролю РПН.
Технічні характеристики
| Вимірювані параметри | 9 газів (H₂, CO, CH₄, C₂H₂, C₂H₄, CO₂, C₂H₆, O₂, N₂) і вологовміст |
|---|---|
| Метод | фотоакустична спектроскопія (PAS), без газу-носія |
| Діапазон H₂ | 5–5000 ppm |
| Діапазон C₂H₂ | 0,5–50 000 ppm |
| Цикл аналізу | від 1 разу на годину до 1 разу на 4 тижні; повний аналіз ~30 хв |
| Живлення | 100–240 В AC / 100–250 В DC |

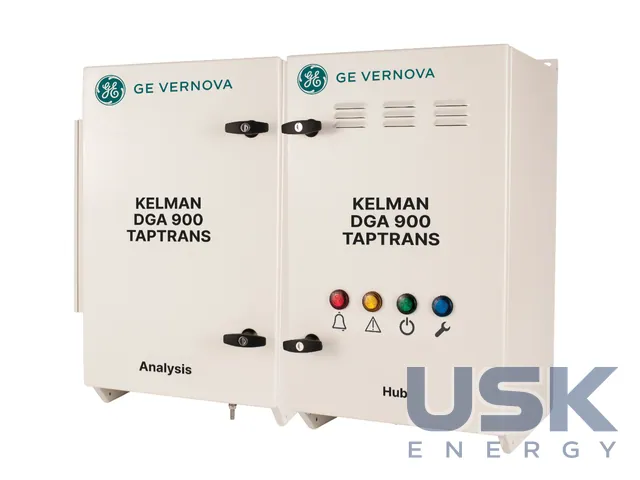

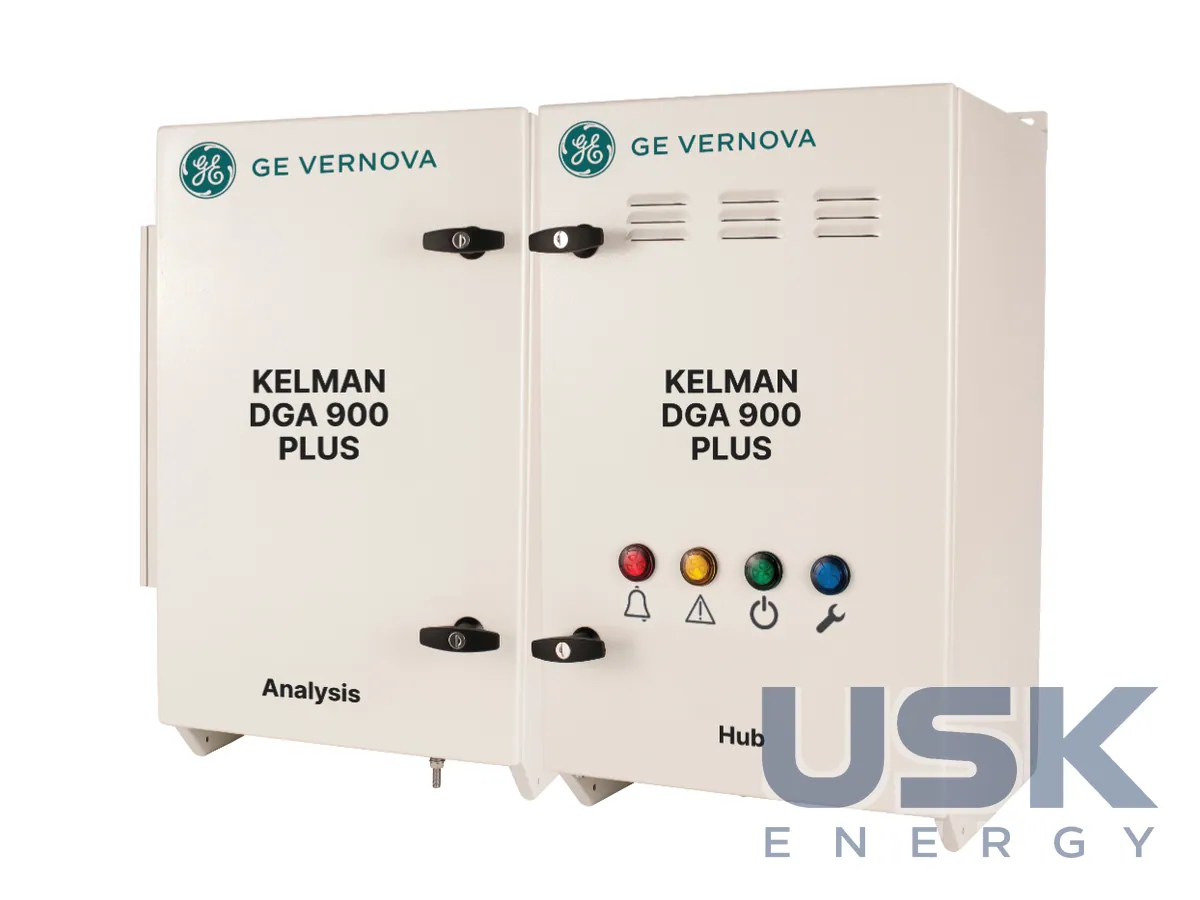

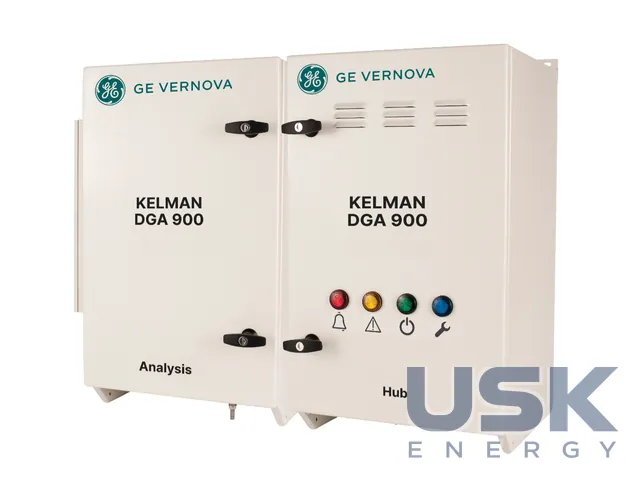

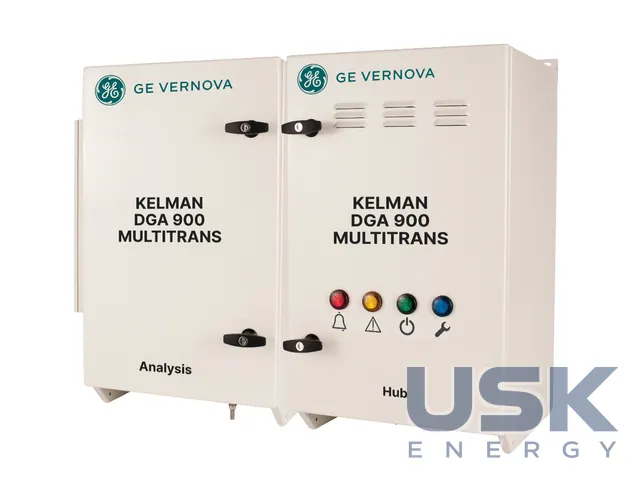

| Виконання | DGA 900, DGA 900 PLUS, MULTITRANS, TAPTRANS (для РПН) |
Запит ціни та строку поставки
GE Vernova Kelman DGA 900 — онлайн-аналізатор 9 розчинених газів в оливі трансформатора, GE Vernova. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9027 10 10 00 |
|---|---|
| HS, 6 знаків | 9027 10 |
| CN (ЄС) | 9027 10 10 |
| HTSUS (США) | 9027 10 20 00 |
| Митний тариф КНР | 9027 10 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які гази вимірює DGA 900?
Аналізатор вимірює 9 газів, H₂, CO, CH₄, C₂H₂, C₂H₄, CO₂, C₂H₆, O₂ і N₂, а також вологовміст оливи.
Як часто прилад виконує аналіз?
Цикл задають від 1 разу на годину до 1 разу на 4 тижні. Повний аналіз триває близько 30 хвилин.
Чи є виконання для контролю РПН?
Так, для РПН випускають виконання TAPTRANS.
