GE Vernova / Prolec GE — розподільчі трансформатори стовпові, у шафовому кожусі та підстанційні
Масляні розподільчі трансформатори GE Vernova і Prolec GE для повітряних і кабельних мереж, від стовпових однофазних 10–167 кВА до підстанційних до 15 МВА. Лінійку випускають за стандартами IEEE і ANSI.
- Стовпові однофазні
- 10–167 кВА, ВН 2,4–34,5 кВ, BIL 60–150 кВ
- Pad-mount однофазні
- 10–167 кВА (Mini-Pad ANSI Type II, Maxi-Pad Type I)
- Pad-mount трифазні
- до 3750 кВА ONAN (опц. до 5000 кВА), BIL до 200 кВ
- Підвищувальні для СЕС/ВЕС
- до 4000 кВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Розподільні трансформатори GE Vernova та Prolec GE належать до масляних трансформаторів для повітряних і кабельних мереж, виконаних за північноамериканськими стандартами. Лінійка охоплює стовпові однофазні трансформатори, однофазні й трифазні трансформатори в шафовому кожусі (pad-mount), підвищувальні трансформатори для сонячних і вітрових електростанцій і підстанційні трансформатори. Prolec GE постачає їх енергокомпаніям, комерційним і промисловим споживачам, а встановлена потужність її трансформаторів перевищує 300 тисяч МВА більш ніж у 35 країнах.

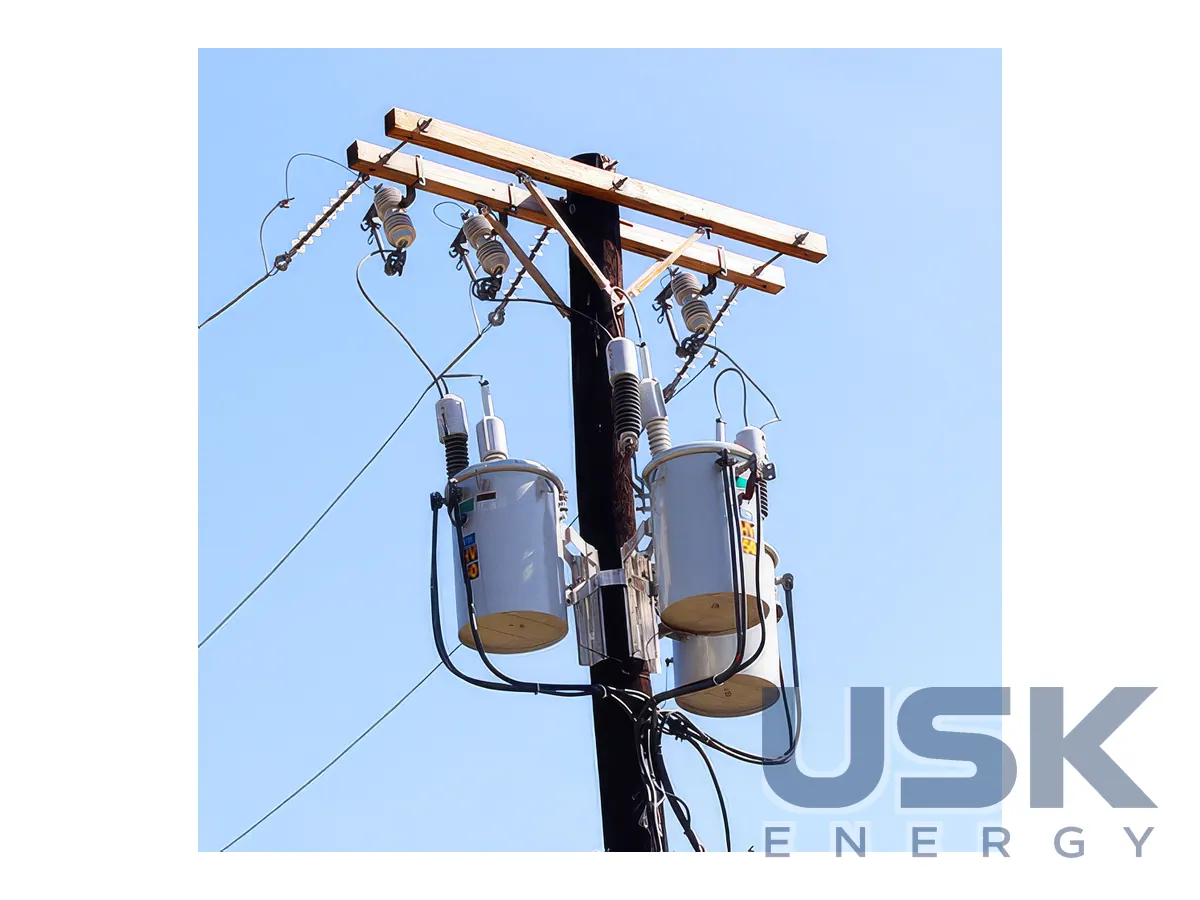

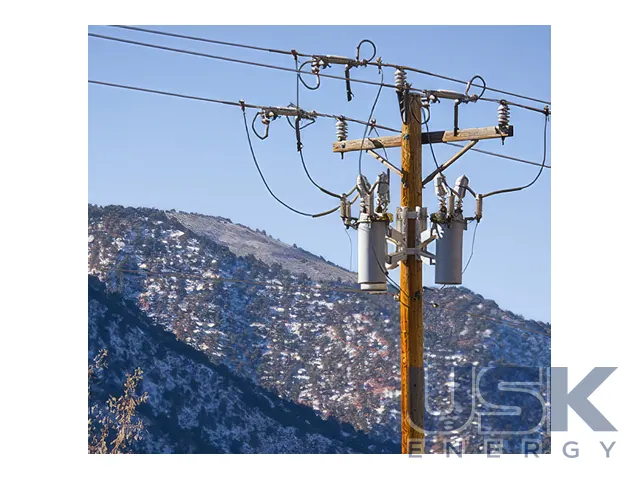

Стовпові однофазні трансформатори виготовляють на 10, 15, 25, 37,5, 50, 75, 100 і 167 кВА. Напруга ВН лежить у межах 2,4–34,5 кВ, у позначеннях виробника від 4160 GrdY/2400 до 34500 GrdY/19920 або від 2400 до 19920 В, а рівень ізоляції BIL становить 60–150 кВ. Є виконання на дві напруги, що зручно, коли мережу планують перевести на вищий клас. Однофазні трансформатори в шафовому кожусі мають ту саму потужність 10–167 кВА та призначені для підземних житлових мереж, де важливі габарит і зовнішній вигляд.
Серед однофазних pad-mount є два виконання. Mini-Pad відповідає вимогам ANSI C57.12.38 Type II для перехресного підключення кабелів, має первинну частину з двома вводами для кільцевого живлення в закритому виконанні dead-front і розрахований на 34,5 кВ GrdY і нижче. Maxi-Pad Type I має ті самі захисні властивості від стороннього втручання, але допускає пряме підключення кабелів і лише трохи вищий. Трифазні pad-mount трансформатори виготовляють до 3750 кВА з охолодженням ONAN, на замовлення до 5000 кВА, з BIL до 200 кВ, з алюмінієвими або мідними обмотками, а їхні шафи відповідають C57.12.34 і C57.12.28.
Підвищувальні трансформатори для СЕС і ВЕС потужністю до 4000 кВА ставлять поруч з інверторами чи вітрогенераторами. Сонячні трансформатори можна підключити до одного або двох інверторів будь-якого виробника кабелем або безпосереднім стикуванням. Оскільки такі трансформатори стоять близько до джерела генерації, Prolec GE пропонує пакети опцій для зниження ризику ураження дугою для персоналу під час монтажу, експлуатації та обслуговування. Для комерційних трифазних трансформаторів можлива шафа з відкидною кришкою.
Підстанційні трансформатори поділяються на первинні до 15 МВА і 69 кВ та вторинні до 7,5 МВА і 34,5 кВ, з групою зʼєднання трикутник-зірка. Є також виконання з прямокутними обмотками на 5–12 МВА та напругу ВН до 69 кВ, а РПН ставлять на стороні ВН або НН, у баку чи зовні. Лінійка відповідає стандартам IEEE C57.12.00, ANSI C57.12.20 і C57.12.38. Кожен трансформатор проходить стандартні заводські випробування, включно з перевіркою полярності та вимірюванням часткових розрядів, а газовиділення під час випробувань більш ніж на 75% нижче за галузеві норми.
Технічні характеристики
| Стовпові однофазні | 10–167 кВА, ВН 2,4–34,5 кВ, BIL 60–150 кВ |
|---|---|
| Pad-mount однофазні | 10–167 кВА (Mini-Pad ANSI Type II, Maxi-Pad Type I) |
| Pad-mount трифазні | до 3750 кВА ONAN (опц. до 5000 кВА), BIL до 200 кВ |
| Підвищувальні для СЕС/ВЕС | до 4000 кВА |
| Підстанційні | первинні до 15 МВА / 69 кВ, вторинні до 7,5 МВА / 34,5 кВ |
| Стандарти | IEEE C57.12.00, ANSI C57.12.20, C57.12.38 |
Запит ціни та строку поставки
GE Vernova / Prolec GE — розподільчі трансформатори стовпові, у шафовому кожусі та підстанційні, GE Vernova. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність трифазних трансформаторів у шафовому кожусі?
До 3750 кВА з охолодженням ONAN, опційно до 5000 кВА. BIL до 200 кВ.
На яку напругу розраховані стовпові трансформатори?
Однофазні стовпові трансформатори 10–167 кВА випускають на ВН 2,4–34,5 кВ з BIL 60–150 кВ.
За якими стандартами випускають трансформатори?
За IEEE C57.12.00, ANSI C57.12.20 і C57.12.38.
