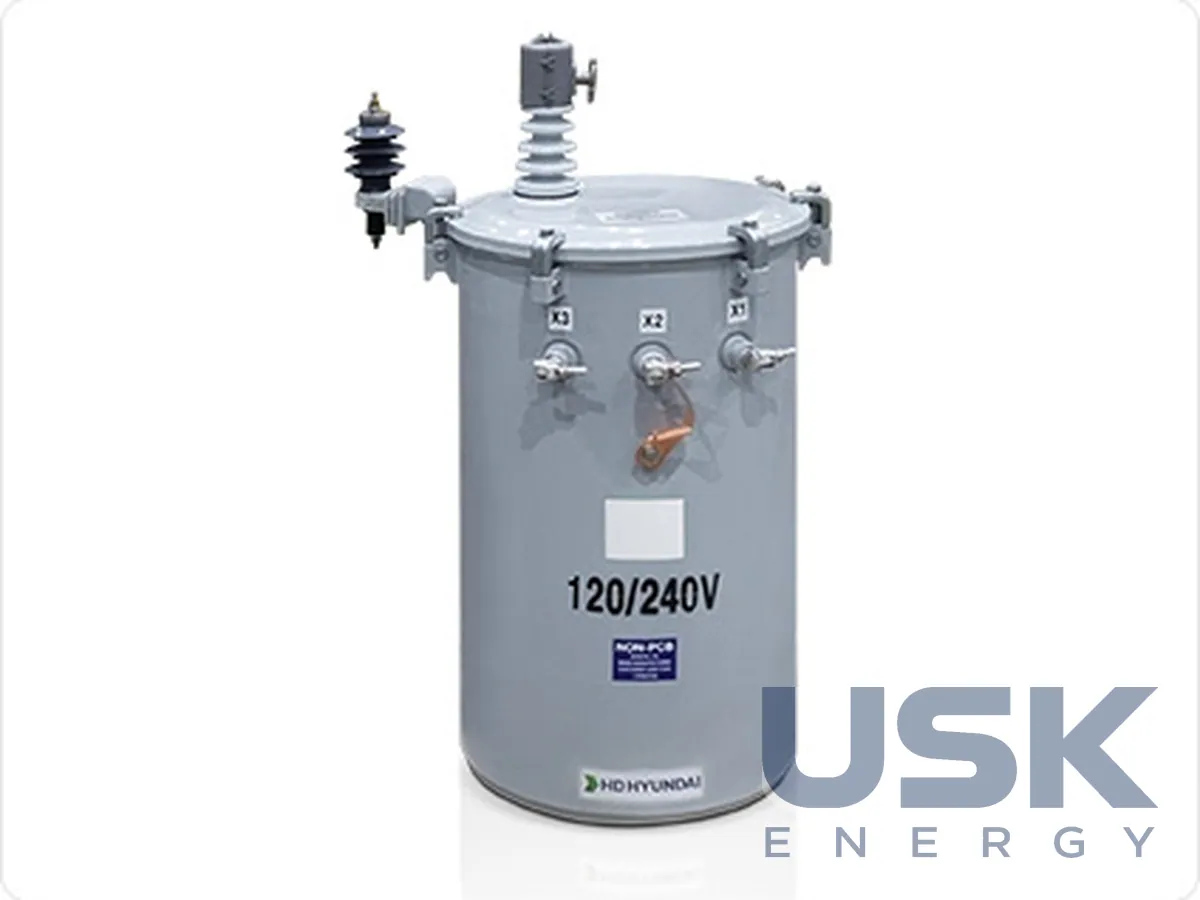

HD Hyundai Electric Pole Mounted Transformer — стовпові трансформатори 10–333 кВА
Однофазні стовпові трансформатори HD Hyundai Electric випускаються потужністю 10–333 кВА з первинною напругою до 36 кВ. Встановлюються на опорах розподільчих мереж.
- Потужність
- 10–333 кВА
- Первинна напруга
- до 36 кВ
- Вторинна напруга
- 120/240, 240/480, 277 В
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Стовповий трансформатор HD Hyundai Electric підвішують просто на опору повітряної лінії, зазвичай на рівні проводів. Він знижує напругу розподільчої мережі та живить будинки, невеликі майстерні, ферми й вуличні навантаження, що стоять поруч з опорою. Окремої підстанції на землі, огородження і кабельних каналів у цьому разі не потрібно, тому такий апарат часто вибирають для сільських і приміських ділянок, де навантаження розпорошене вздовж довгої лінії й кожному споживачеві потрібно небагато потужності. Опора може бути дерев'яною або бетонною.
Усі трансформатори цієї серії однофазні. Потужність лежить у діапазоні 10–333 кВА і підбирається за навантаженням ділянки мережі, яку живитиме конкретна точка. Первинна напруга до 36 кВ. Вторинна сторона виконується на 120/240, 240/480 або 277 В. Схема з розщепленою обмоткою 120/240 В типова для побутових мереж американського зразка, 240/480 В підходить для дрібних виробничих і сільськогосподарських споживачів, а 277 В використовують, наприклад, для зовнішнього освітлення.
Щодо матеріалів виробник дає вибір. Обмотки роблять з алюмінію або міді, магнітопровід збирають з кремнистої електротехнічної сталі або з аморфного сплаву, в якого помітно менші втрати холостого ходу. Бак виготовляють з конструкційної або нержавної сталі, нержавний варіант доречний у приморських районах і поблизу хімічних виробництв. Усередині трансформатор заповнений ізоляційною олією, мінеральною або рослинною з допуском FM, другий варіант вибирають там, де важлива пожежна та екологічна безпека. Стандартний колір бака світло-сірий, за заявкою наносять інше покриття.
Захист первинної сторони HD Hyundai Electric ставить відповідно до вимог замовника, тобто набір запобіжників і розрядників на вводах визначається проєктом мережі. Трансформатори проєктують за ANSI, IEEE, NEMA або IEC, за потреби за технічним завданням конкретного покупця. Виробництво працює за системою менеджменту якості ISO. В експлуатації стовповий трансформатор майже не потребує уваги. Під час планових обходів лінії оглядають бак і вводи, перевіряють, чи немає підтікань олії, слідів перекриття на ізоляторах і корозії кріплення, а також стан заземлення опори. Якщо лінія проходить через лісові масиви або вздовж доріг, окремо дивляться, чи не пошкоджений корпус гілками або механічним ударом.
Стовпові машини входять до лінійки розподільчих трансформаторів компанії разом з масляними й литими трансформаторами та апаратами наземного встановлення Pad Mounted. Якщо на ділянці мережі потрібне трифазне живлення або потужність понад 333 кВА, зазвичай переходять на трансформатор наземного встановлення. Для однофазного ж розподіленого навантаження стовпове виконання лишається найпростішим за монтажем варіантом. Його піднімають на опору автокраном або вишкою і підключають до лінії без земляних робіт, а під час ремонту так само швидко знімають і замінюють.
Технічні характеристики
| Потужність | 10–333 кВА |
|---|---|
| Первинна напруга | до 36 кВ |
| Вторинна напруга | 120/240, 240/480, 277 В |
Запит ціни та строку поставки
HD Hyundai Electric Pole Mounted Transformer — стовпові трансформатори 10–333 кВА, HD Hyundai Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) |
|---|---|
| HS, 6 знаків | 8504 21 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Якої потужності бувають стовпові трансформатори HD Hyundai?
Від 10 до 333 кВА, усі однофазні.
На яку первинну та вторинну напругу розрахований трансформатор?
Первинна до 36 кВ, вторинна 120/240, 240/480 або 277 В.
Де встановлюються ці трансформатори?
На опорах повітряних ліній розподільчих мереж.
