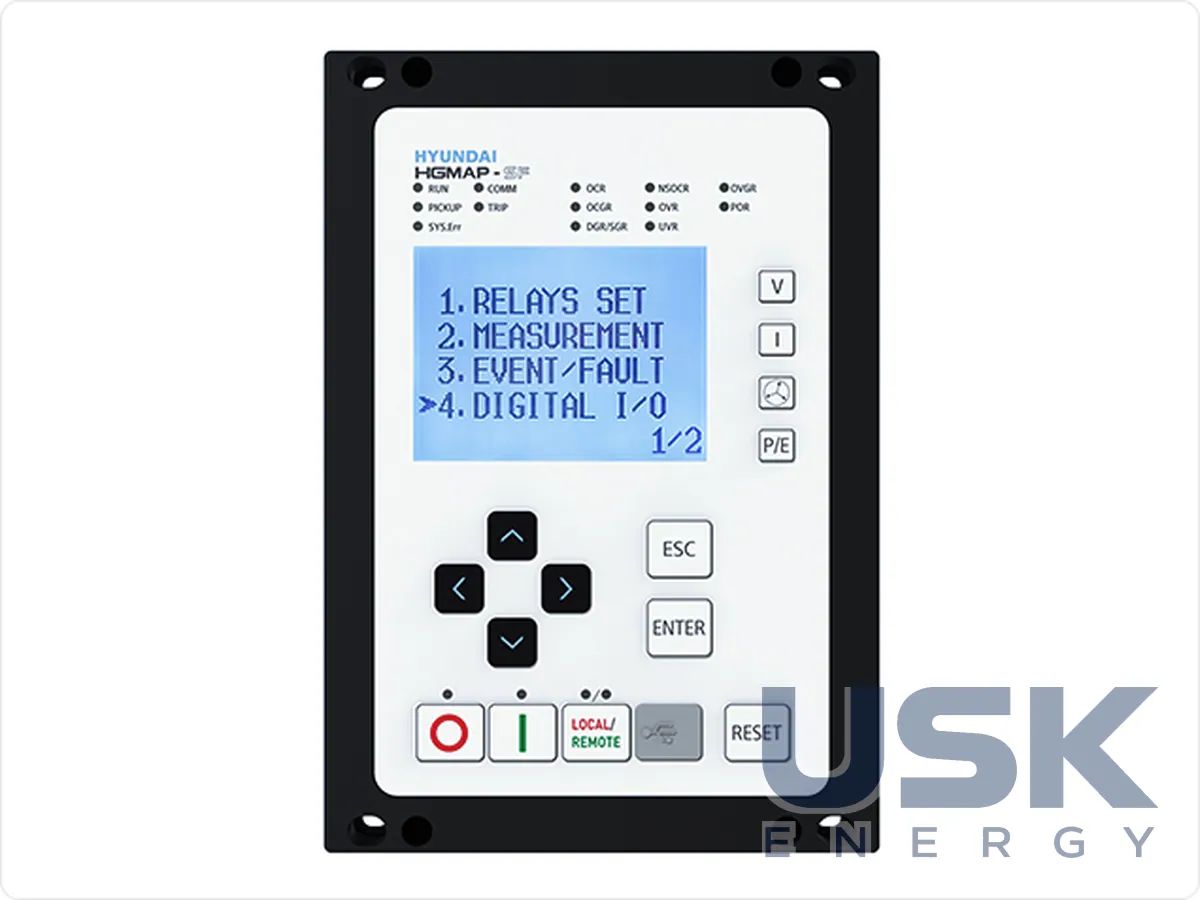

HD Hyundai Electric HGMAP-BCS — цифрові реле захисту фідера, вводу та трансформатора СН до 25 кВ
Багатофункціональні цифрові реле HD Hyundai Electric серії HGMAP-BCS захищають фідери, вводи, двигуни середньої напруги, трансформатори та генератори в мережах до 25 кВ. Реле вимірює показники якості електроенергії та має зв'язок зі SCADA.
- Серія
- HGMAP-BCS
- Застосування
- фідери та вводи, двигуни СН, двообмоткові трансформатори, генератори, ВДЕ, мережі до 25 кВ
- Входи
- 4 канали напруги (ТН), 8 каналів струму (ТС)
- Оперативне живлення
- AC/DC 88–265 В
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
HGMAP-BCS належить до багатофункціональних цифрових реле HD Hyundai Electric для комірок середньої напруги. Виробник орієнтував його на розподільчі КРУ мереж 22,9 кВ і на завдання автоматизації передачі й розподілу енергії, а застосовувати реле можна в мережах до 25 кВ. Одним терміналом закривають захист відхідного фідера або вводу, двигуна СН, двообмоткового трансформатора, генератора чи приєднання об'єкта ВДЕ. Реле поєднує захист, контроль стану комірки та логіку керування, тому підходить для заводських підстанцій і суднових установок.
Аналогова частина приймає 4 канали напруги від ТН і 8 каналів струму від ТС. Номінальний вторинний струм 5 або 1 А, струмові входи витримують 2In тривало, 20In протягом 2 с і 40In протягом 50 мс. Первинна напруга налаштовується в діапазоні від 110 В до 345 кВ. Реле розраховане на вторинну напругу ТН 110 В або 110/√3 В, для нульової послідовності від ТН з розімкненим трикутником застосовується вхід 110 або 190 В. Оперативне живлення AC/DC 88–265 В, споживання в режимі очікування не більше 15 Вт, у роботі не більше 30 Вт.
Набір захистів покриває практично всі типові приєднання. Є струмові відсічки та МСЗ 50/51, земляні 50N/51N, спрямовані 67/67N, чутливий земляний 67G з витримкою від 50 мс до 60 с, диференційний 87, захисти за напругою 59/27, від замикання на землю 64, зворотної послідовності 46 і 47. Для двигунів передбачено теплову модель 49, захист від мінімального струму 37, від затягнутого пуску й заклинювання 48/51LR і обмеження кількості пусків 66. Частотні ступені 81O/81U працюють з витримкою від 100 мс до 60 с, 81R (ROCOF) від 200 мс до 60 с. Генератори та ВДЕ закривають захисти 32P/32Q, втрата збудження 40Q, випадіння із синхронізму 78S і перезбудження 24. До набору також входять контроль синхронізму 25 і АПВ 79.
Реле водночас працює як прилад обліку якості електроенергії. Воно вимірює струм, напругу, потужність і гармоніки до 15-ї, фіксує провали, перенапруги та перерви живлення. Провалом вважається зниження діючої напруги до 10–90 % номіналу, і реле розрізняє миттєві (від 0,5 до 30 періодів), короткочасні (до 3 с) і тимчасові (до 1 хвилини) події. Перенапруга реєструється від 110 до 180 % номіналу. Журнали розраховані на 2048 подій, осцилограми до 200 записів у форматі IEEE C37.111 Comtrade.
Для зв'язку зі SCADA реле підтримує протокол IEC 61850 редакції 2.0 через модуль TCP, а також послідовний інтерфейс за дво- або чотирипровідною схемою зі швидкостями до 57600 біт/с. Телекерування вимикачем виконується тими самими каналами. На лицьовій панелі 23 світлодіоди стану й аварій, а входи й виходи розширюються модулями дискретних сигналів, аналогових входів і датчиків RTD. Корпус розміром 227×278×207,5 мм важить 6,8 кг. Робоча температура −10…+55 °C, ізоляцію та безпеку підтверджено за IEC 60255-5 і IEC 60255-27.
Технічні характеристики
| Серія | HGMAP-BCS |
|---|---|
| Застосування | фідери та вводи, двигуни СН, двообмоткові трансформатори, генератори, ВДЕ, мережі до 25 кВ |
| Входи | 4 канали напруги (ТН), 8 каналів струму (ТС) |
| Оперативне живлення | AC/DC 88–265 В |
| Функції захисту | МСЗ 50/51, 50N/51N, спрямовані 67/67N, диференційний 87, 59/27, 64, 46, 47, 81O/81U/81R, 25, 79, 32P/32Q та ін. |
| Вимірювання | струм, напруга, потужність, гармоніки до 15-ї, провали/перенапруги/перерви |
| Зв'язок | SCADA, телекерування |
| Робоча температура | −10…+55 °C |
| Стандарти | IEC 60255-5, IEC 60255-27 |
Запит ціни та строку поставки
HD Hyundai Electric HGMAP-BCS — цифрові реле захисту фідера, вводу та трансформатора СН до 25 кВ, HD Hyundai Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 90 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які об'єкти захищає реле HGMAP-BCS?
Фідери та вводи, двигуни СН, двообмоткові трансформатори, генератори й об'єкти ВДЕ в мережах до 25 кВ.
Скільки аналогових входів у реле?
4 канали напруги від ТН і 8 каналів струму від ТС.
Яке оперативне живлення і робоча температура?
Живлення AC/DC 88–265 В, робочий діапазон температур −10…+55 °C.
