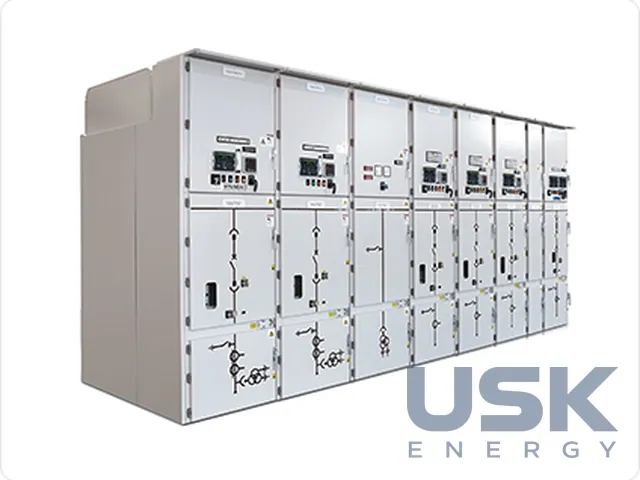

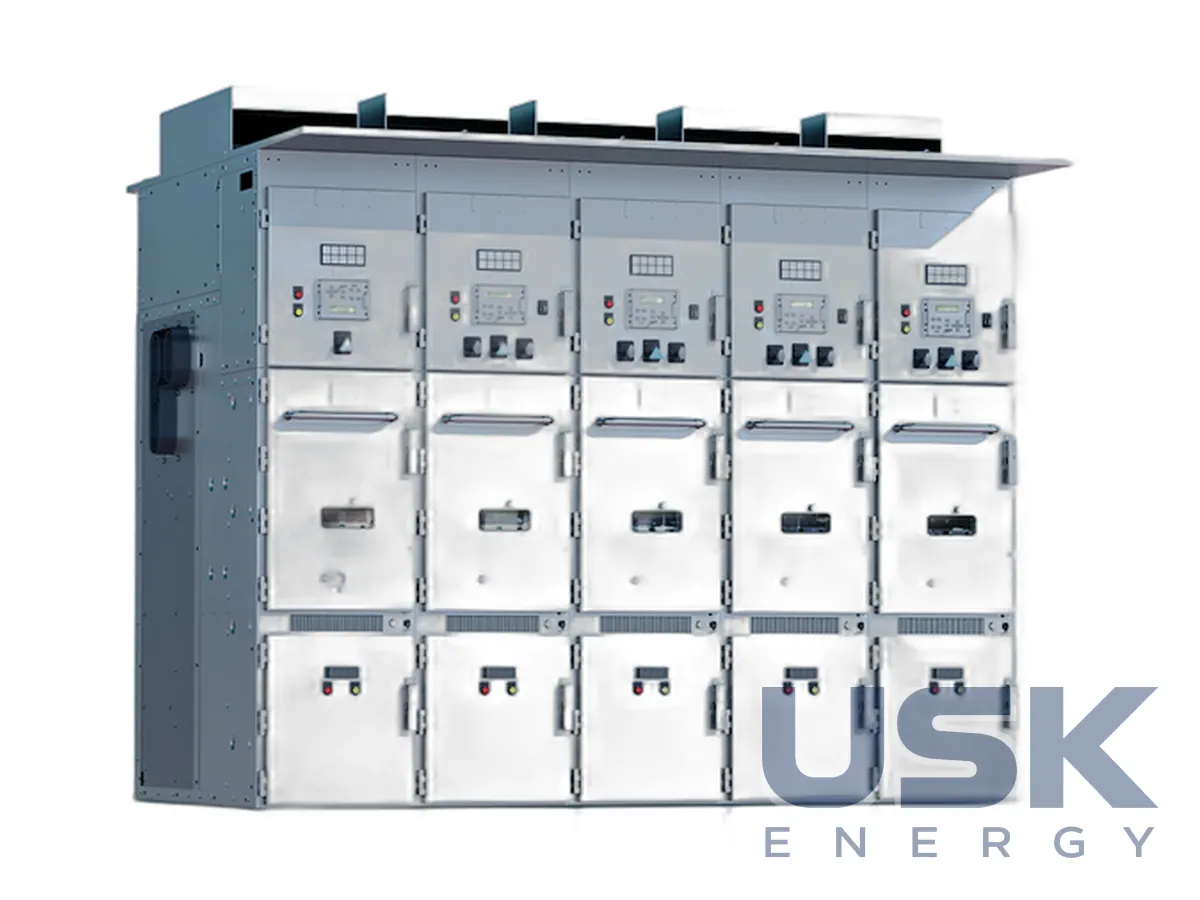

HD Hyundai Electric HMS — КРУ середньої напруги 4,76–38 кВ

Опис

HMS позначає лінійку КРУ середньої напруги HD Hyundai Electric з повітряною ізоляцією в металевому корпусі. Комірки ставлять на головних знижувальних і розподільчих підстанціях підприємств, у мережах енергокомпаній, на суднах і морських об'єктах, а окреме виконання розраховане на атомні станції. Повітряна ізоляція зручна тим, що персонал працює зі звичним обладнанням, бачить контакти й шини під час огляду і не пов'язаний із контролем газу.

Модельний ряд закриває класи від 4,76 до 38 кВ і поділяється на дві гілки. Виконання з літерою N зроблені за IEC 62271-200, з літерою A за американським ANSI/IEEE C37.20.2. HMS-N36 розрахований на 36 кВ і струм КЗ до 31,5 кА, HMS-A38 на 38 кВ і 40 кА. HMS-N24 на 24 кВ випускається в зменшених габаритах. На 17,5 кВ є звичайний HMS-N17.5 зі струмом до 40 кА і компактний HMS-N17.5C до 50 кА, а HMS-A15 працює в мережах 15 кВ за ANSI. Для 12 кВ призначені HMS-N12 і компактний HMS-N12C, обидва до 50 кА, для 7,2 кВ HMS-N7.2 і HMS-N7.2D. Нижній щабель займає HMS-A5 на 4,76 кВ зі струмом КЗ до 50 кА. Номінальні струми збірних шин сягають 4000 А, термічна стійкість указується для 3 с.

Усередині шафу поділено металевими перегородками на відсіки збірних шин, вимикача, кабельних приєднань і низьковольтної апаратури. За IEC комірки належать до класу перегородок PM і категорії LSC2B, тобто під час роботи в одному відсіку сусідні лишаються під напругою. Доступ до високовольтних відсіків контролюють блокування. Корпус має ступінь захисту IP4X. Конструкцію випробувано на стійкість до внутрішньої дуги, вона має класифікацію IAC. Окремо проведено сейсмічні випробування за IEC 62271-210, повнорозмірну комірку перевіряли на вібростенді одразу за трьома осями. HMS-N12C обслуговується повністю з фасаду, у HMS-N12 кабельний відсік доступний ззаду. Трансформатори струму блочного типу ставлять до 3,15 кА, кільцевого до 4000 А, у стандартній комірці вміщуються один ZCT і два ТС на фазу, а викатний ТН на запит розміщують ззаду вгорі.

Усі комірки пройшли повний набір типових випробувань за IEC. Також їх перевіряли за правилами морських регістрів LR, DNV GL, RINA і BV для встановлення на суднах. У морському виконанні шафи ставлять на раму заввишки 100 мм, і загальна висота сягає 2,35 м. Фактичні габарити залежать від струму, складу та розташування апаратів, тому їх уточнюють за проєктом.

HD Hyundai Electric випускає розподільчі пристрої з 1977 року і постачає їх на промислові об'єкти, будівлі та атомні станції. Під час вибору моделі зазвичай відштовхуються від класу напруги, стандарту проєкту (IEC або ANSI) і струму КЗ на шинах підстанції.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
