HD Hyundai Electric GIS — КРУЕ 72,5–800 кВ

Опис

Елегазові КРУЕ HD Hyundai Electric збирають в одному герметичному металевому корпусі все основне обладнання підстанції. Усередині розміщені елегазовий вимикач, роз'єднувачі, заземлювачі, трансформатори напруги та струму, збірні шини, кабельні й повітряні вводи. Усі струмовідні частини оточені газом SF6 під тиском, тому ізоляційні відстані виходять у рази меншими, ніж у відкритого розподільчого пристрою. За оцінкою виробника, підстанція на КРУЕ займає лише 5-10% площі звичайної зовнішньої підстанції того самого класу. Це розв'язує питання там, де земля дорога або її просто немає, у міській забудові, на території діючих заводів, у підземних і вбудованих приміщеннях, аж до житлових будівель.

Модельний ряд охоплює класи від 72,5 до 800 кВ. Тип 72.5 SP і варіант SP-1 розраховані на 72,5 кВ зі струмом КЗ 20 або 31,5 кА, є двофазна модифікація для тягових підстанцій залізниці. Для 72.5 SP вказані випробувальна напруга промислової частоти 140 кВ (в окремих виконаннях 160 кВ), грозовий імпульс 325 або 350 кВ і номінальний струм 2000 А. Номінальний тиск газу в різних виконаннях 0,5/0,3 або 0,6/0,4 МПа. Модель 145 SP витримує 40 кА за випробувальних напруг 275 і 650 кВ. Далі йдуть 170 SR на 50 кА, 300 SR, 362 SL/SR/SU на 50 або 63 кА і 550 SR для мереж 420 і 550 кВ зі струмом КЗ 50 або 63 кА. Верхній щабель займає 800 SR, це максимальний клас напруги в енергосистемі Кореї.

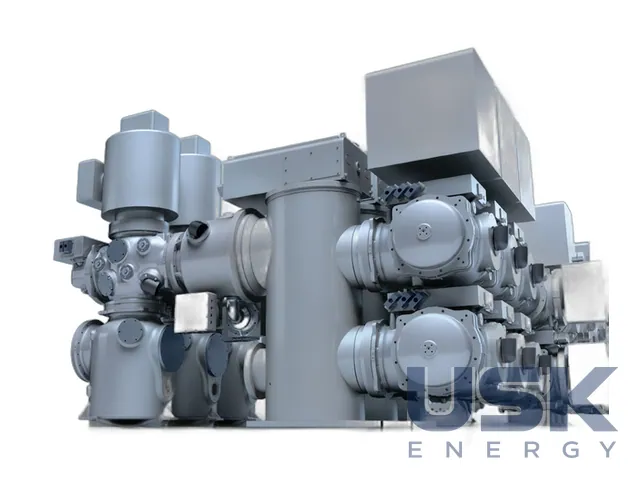

У нижніх класах застосовують трифазне виконання, коли всі три фази розміщені в спільному корпусі. Так підстанція виходить компактнішою і дешевшою. На вищих класах фази рознесені по окремих оболонках. Модель 362 SU з комутаційною здатністю 63 кА створена під мережі зі зростаючими струмами короткого замикання. Конструкцію зібрано з максимально стандартизованих модулів. З них компонують будь-які схеми, зокрема півторну схему (1½ вимикача на приєднання), а самі модулі простіше виготовляти, перевіряти на заводі й монтувати на об'єкті. Номінальні струми за рядом лежать у межах 2000–8000 А, частота 50/60 Гц.

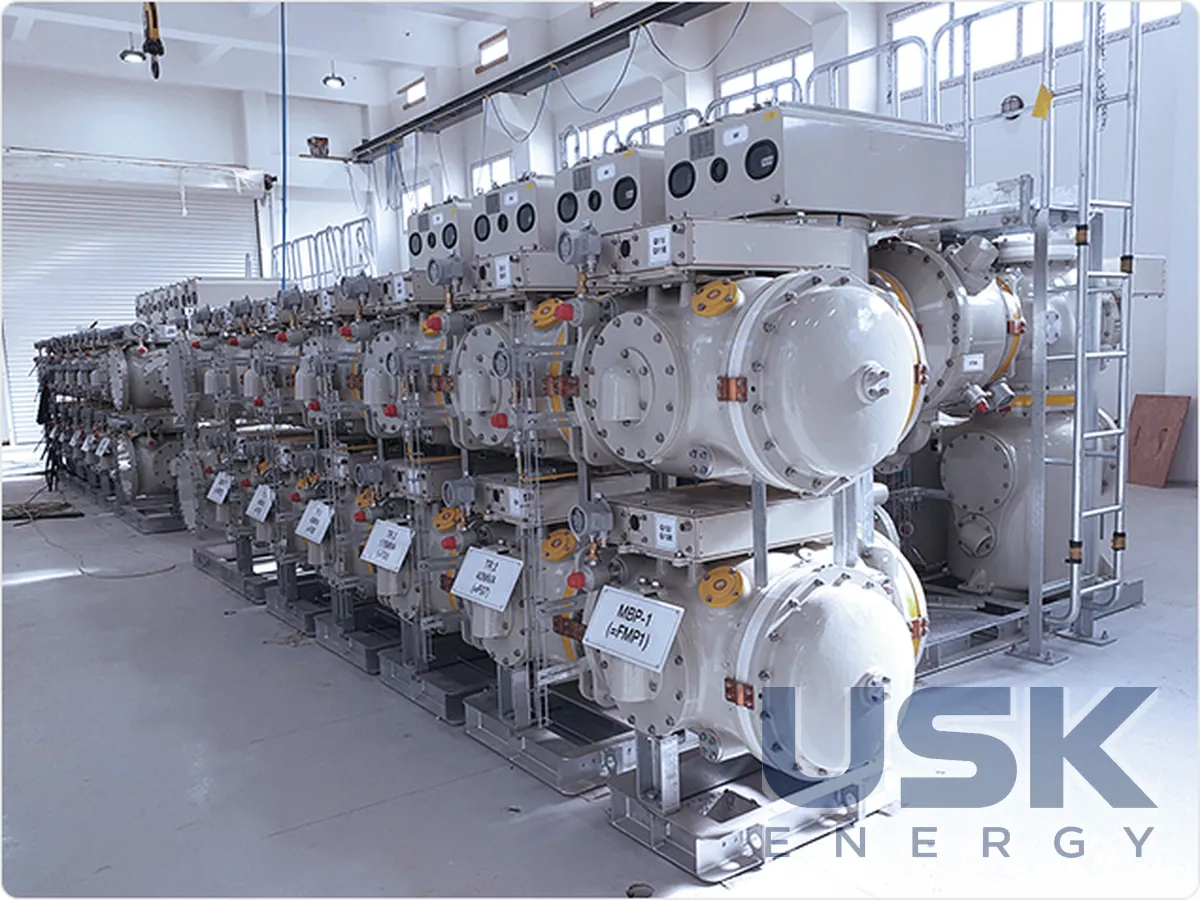

Закрита оболонка захищає ізоляцію від опадів, пилу, сольових і промислових забруднень. Тому характеристики майже не залежать від клімату, а електромагнітне випромінювання назовні мінімальне. Зовні підстанція має охайний вигляд і легше вписується в навколишню забудову. Кожне КРУЕ проходить заводські випробування, на фотографіях каталогу, наприклад, показано комірку 145 кВ 40 кА на випробувальному стенді.

HD Hyundai Electric випускає вимикачі з 1984 року і постачає обладнання до 40 країн. Для підбору КРУЕ виробник просить додати до опитувального листа однолінійну схему майбутнього розподільчого пристрою, за нею визначають кількість комірок, склад обладнання та компонування.
