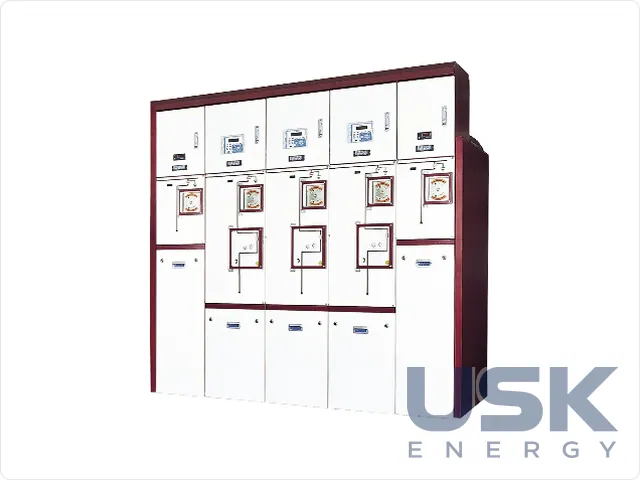

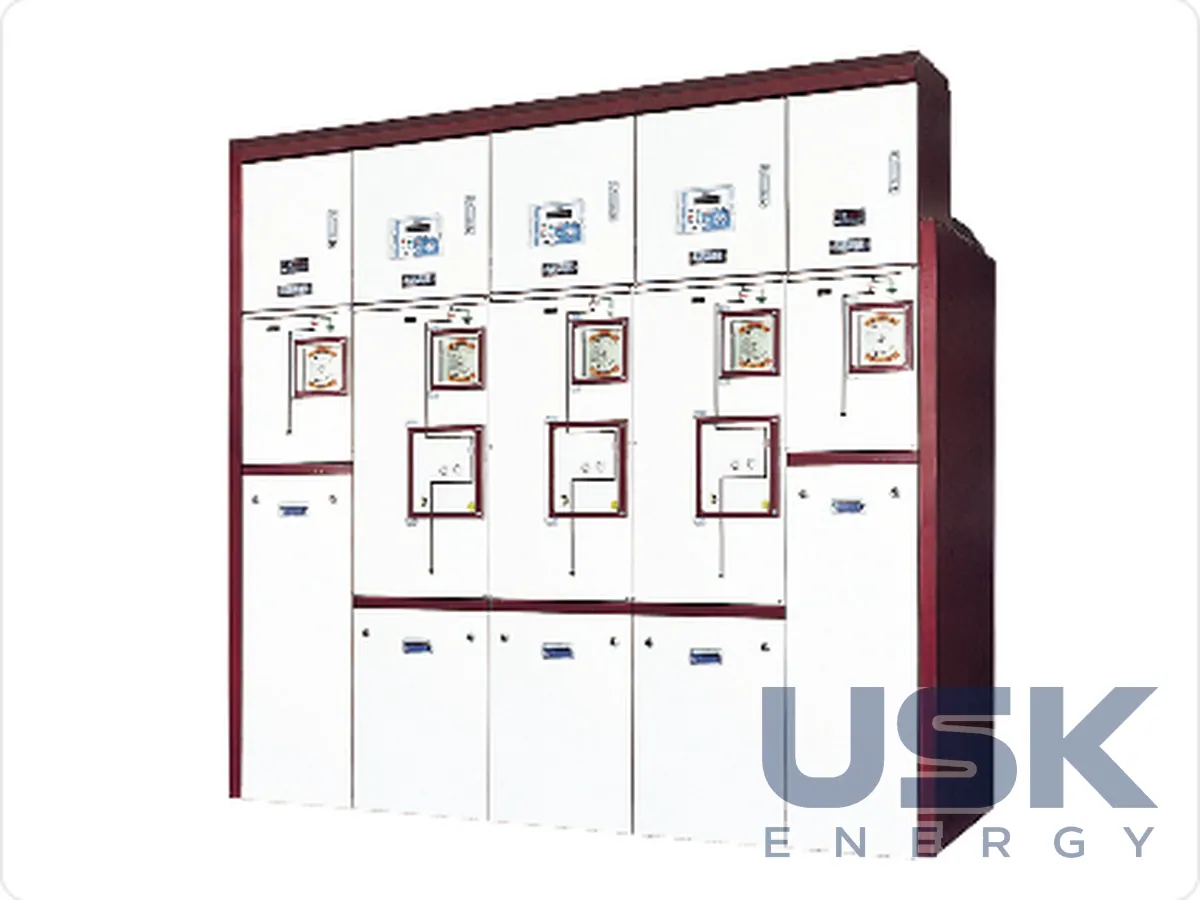

HD Hyundai Electric HRS — кільцеві моноблоки RMU 7,2–24 кВ

Опис

Моноблоки HRS від HD Hyundai Electric ставлять у вузлах кільцевих розподільчих мереж середньої напруги, тобто в трансформаторних підстанціях, розподільчих пунктах і на вводах споживачів, які живляться від кабельного кільця. Типове завдання такого пристрою просте. Дві кабельні лінії входять і виходять з комірки, а третє приєднання живить місцевий трансформатор або відхідну лінію. У разі пошкодження на одній ділянці кільця її відокремлюють вимикачами навантаження, а споживачів живлять з іншого боку.

Серію зібрано з чотирьох основних варіантів. HRS-LLF поєднує в одному корпусі два лінійні вимикачі навантаження та приєднання із запобіжниками, це класична схема для міської ТП на кільці. HRS-L будується лише на вимикачах навантаження LBS і придатний там, де потрібно перемикати лінії без захисту окремого трансформатора. У HRS-F вимикач навантаження працює в парі із запобіжниками, і таке приєднання зазвичай віддають під силовий трансформатор підстанції. HRS-V комплектується вакуумним вимикачем і розрахований на лінії, де вимикання за сигналом релейного захисту потрібне на самій комірці. Вибір між запобіжником і вимикачем визначається потужністю трансформатора, вимогами до селективності та тим, чи треба повторно вмикати приєднання без заміни вставок.

За характеристиками всі виконання близькі. HRS-LLF випускається на клас 24/12 кВ, HRS-L, HRS-F і HRS-V на 7,2/12 кВ, номінальний струм 630 А, струм термічної стійкості 21 кА протягом 3 с. Моноблоки проєктують і випробовують за IEC 62271-200, де описано вимоги до металевих оболонок розподільчих пристроїв, класи доступу до відсіків і випробування на стійкість до внутрішньої дуги. Виробник перевіряє свої розподільчі пристрої і за іншими галузевими нормами, зокрема ANSI, NEMA, BS та IEEE.

Компактний корпус RMU зручний у тісних камерах і кіосках. Моноблок привозять на об'єкт зібраним, виставляють на основу, підключають кабелі та вводять у роботу без складання шин на місці. Набір приєднань підбирають під схему підстанції. Операції перемикання виконують з лицьового боку, обслуговувальний персонал бачить положення апаратів на мнемосхемі. Якщо мережу згодом переводять на автоматизацію, приєднання HRS-V з вакуумним вимикачем простіше пов'язати з релейним захистом і телемеханікою, ніж схему на запобіжниках. Тому на відповідальних вузлах кільця часто ставлять змішаний набір, лінійні вимикачі навантаження на кабелях і вимикач на відхідному фідері.

HD Hyundai Electric займається розподільчими пристроями з 1977 року і постачає їх на будівлі, заводи та атомні станції. Моноблоки HRS входять до спільної лінійки компанії поряд із газоізольованими КРУ HMGS і повітряними КРУ HMS, тому один проєкт підстанції можна зібрати з обладнання одного виробника. Цією лінійкою компанія закриває завдання розподілу, захисту, вимірювання, керування та зв'язку.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
