HD Hyundai Electric Pad Mounted Transformer — трансформатори наземного встановлення 25–10 000 кВА
Трансформатори HD Hyundai Electric Pad Mounted потужністю 25–10 000 кВА випускаються в шафовому виконанні для зовнішнього встановлення на майданчику. Первинна напруга до 36 кВ, виготовлення за стандартами ANSI.
- Потужність
- 25–833 кВА (1 фаза), 45–10 000 кВА (3 фази)
- Первинна напруга
- до 36 кВ
- Вторинна напруга
- 208Y/120, 480Y/277, 240, 240/120, 4160Y/2400, 4160, 2400 В
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

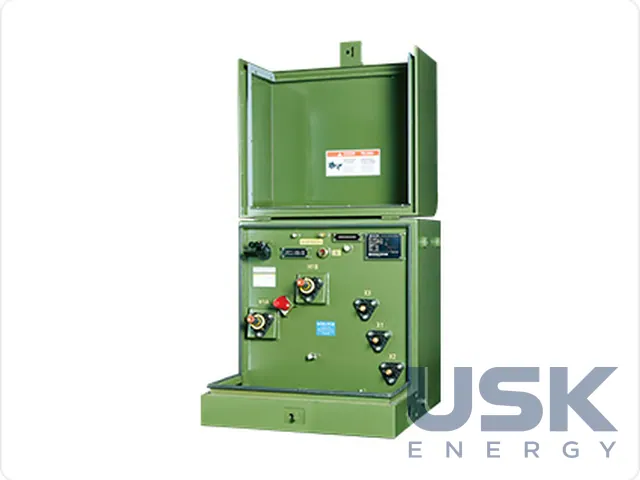

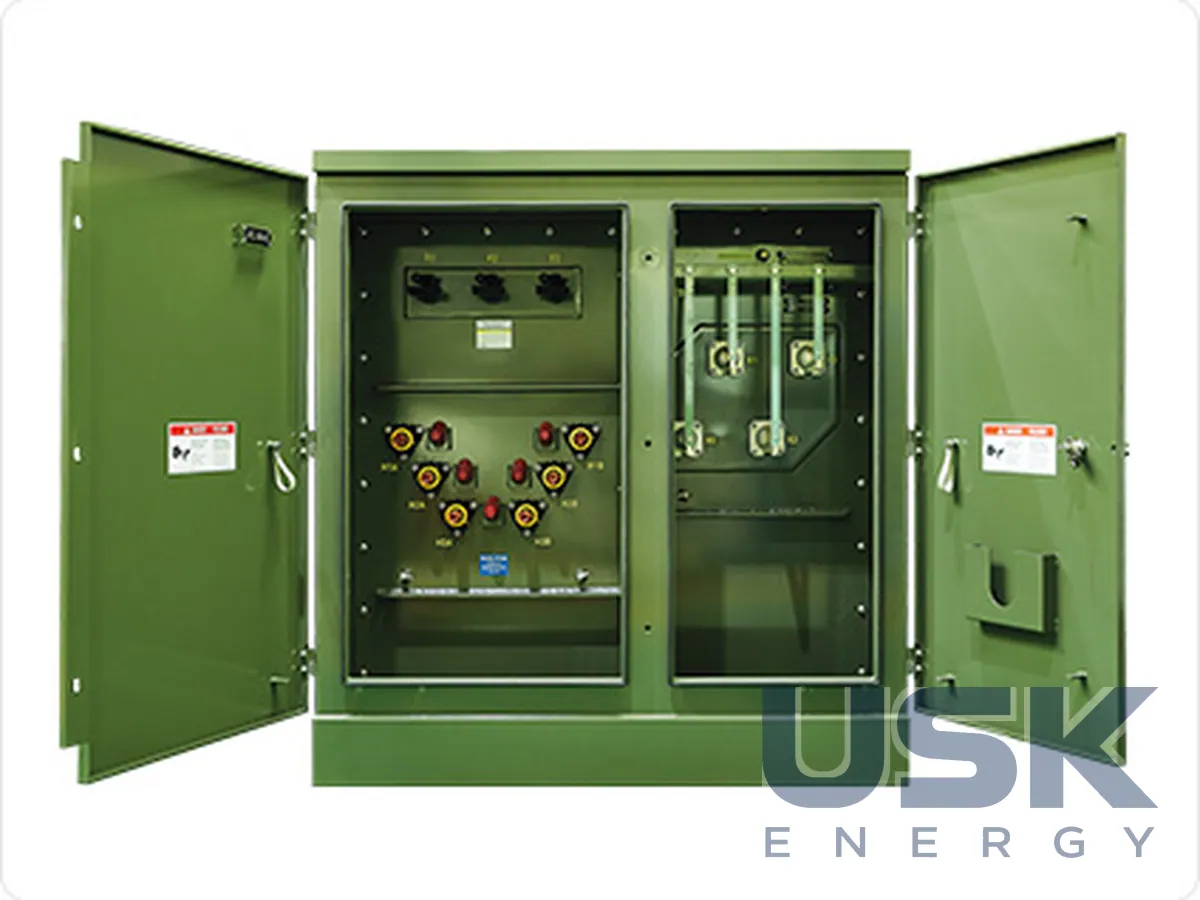

Трансформатори Pad Mounted від HD Hyundai Electric ставлять просто на бетонний майданчик поруч зі споживачем. Усі струмовідні частини сховані в сталевій шафі, а живлення підходить і відходить підземними кабелями, тому ззовні немає відкритих вводів. Така схема зручна для житлових кварталів, міських мереж, великих будівель і промислових майданчиків, де окрему камеру чи будівлю підстанції будувати не хочеться або ніде. Однофазні трансформатори розраховані на 25–833 кВА, трифазні на 45–10 000 кВА, причому верхній діапазон трифазних машин виробник допускає і для підстанційного застосування.
Первинна сторона розрахована на напругу до 36 кВ. Підключення високої напруги виконують за радіальною схемою або з прохідним живленням (loop-feed), коли кабель приходить у шафу і йде далі до наступного трансформатора. Вторинна напруга вибирається з ряду 208Y/120, 480Y/277, 240, 240/120, 4160Y/2400, 4160 і 2400 В. Цей ряд відповідає мережам, побудованим за нормами ANSI. Базова частота 60 Гц, на замовлення 50 Гц. Середній перегрів обмоток становить 65 °C. На вимогу замовника в шафу ставлять пристрої захисту первинної та вторинної сторін, в інструкції, наприклад, описано бічний байонетний тримач запобіжника ANSI.
Конструкцію збирають із різних матеріалів залежно від проєкту. Обмотки роблять з алюмінію або міді, магнітопровід з електротехнічної кремнистої сталі або аморфного сплаву. Корпус виконують з конструкційної чи нержавної сталі. Бак заливають мінеральною олією або рослинною олією з допуском FM. Шафу покривають порошковою фарбою Munsell Green 7GY3.29/1.5, інший колір роблять за заявкою. Проєктують трансформатори за ANSI, IEEE, NEMA або IEC, а також за технічними вимогами конкретного замовлення, виробництво сертифіковане за ISO 9001. Загальні вимоги до масляних розподільчих трансформаторів задані в ANSI C57.12.00.
З заводу трансформатор відправляють уже залитим інгібованою мінеральною олією з електричною міцністю не нижче 30 кВ при 60 Гц (випробування за ASTM D-877) і вмістом ПХБ менше 1 ppm. Під час приймання корпус оглядають на пошкодження та ослаблені деталі. Піднімають апарат лише за чотири штатні вушка, окремими стропами, кут троса від вертикалі не більше 60°, інакше потрібна розпірна траверса. Отвори у вушках служать тільки для кріплення під час перевезення. Вилковим навантажувачем піднімати не радять, легко пошкодити радіатори та ребра охолодження, а домкрати ставлять лише під опорні майданчики бака.
Перед увімкненням бак перевіряють на герметичність надлишковим тиском 5 psig протягом 30 хвилин, падіння тиску свідчить про негерметичність. Вмикати трансформатор без олії не можна. Доливають лише чисту суху олію з міцністю від 30 кВ і тією ж межею щодо ПХБ, через пробку рівня, розташовану на позначці 25 °C. Проби беруть із нижнього крана після відстою олії і лише тоді, коли трансформатор тепліший за навколишнє повітря, щоб на олії не конденсувалася волога.
Технічні характеристики
| Потужність | 25–833 кВА (1 фаза), 45–10 000 кВА (3 фази) |
|---|---|
| Первинна напруга | до 36 кВ |
| Вторинна напруга | 208Y/120, 480Y/277, 240, 240/120, 4160Y/2400, 4160, 2400 В |
Запит ціни та строку поставки
HD Hyundai Electric Pad Mounted Transformer — трансформатори наземного встановлення 25–10 000 кВА, HD Hyundai Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності в однофазних і трифазних моделей?
Однофазні випускаються на 25–833 кВА, трифазні на 45–10 000 кВА.
Які вторинні напруги доступні?
208Y/120, 480Y/277, 240, 240/120, 4160Y/2400, 4160 і 2400 В. Первинна напруга до 36 кВ.
За якими стандартами виконані трансформатори і як вони встановлюються?
Трансформатори виконані за стандартами ANSI у шафовому корпусі та ставляться ззовні на майданчику.
