Hitachi Energy — масляні розподільчі трансформатори наземного встановлення до 35 МВА
Масляні розподільчі трансформатори Hitachi Energy наземного встановлення потужністю до 35 МВА. Ряд іде від малих одиниць до 315 кВА до великих LDT на 10–35 МВА, для мереж, промисловості, ЦОД і транспорту.
- Потужність
- до 315 кВА (SDT), 315–3150 кВА (MDT), 3150–10 000 кВА (LMDT), 10–35 МВА (LDT)
- Напруга ВН
- до 36 кВ; для LDT — до 66 кВ
- Охолодження
- природне, опційно примусове
- Регулювання
- РПН на запит
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

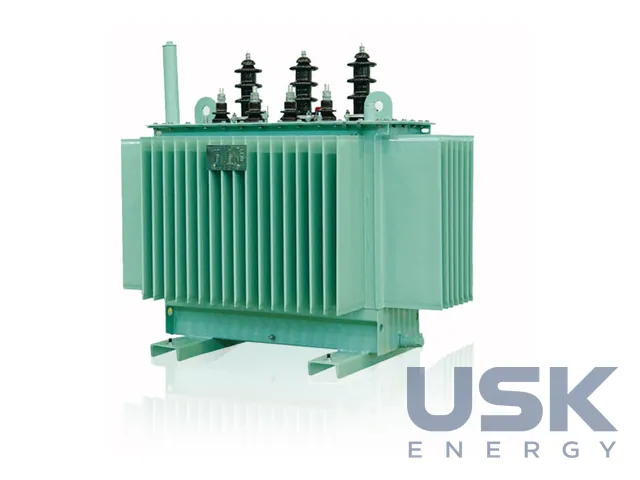

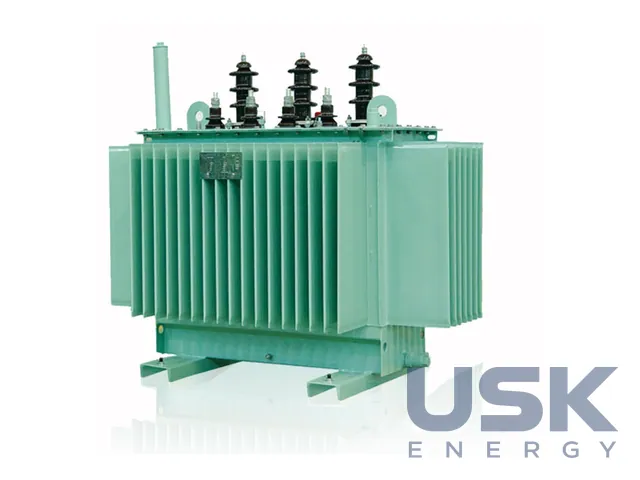

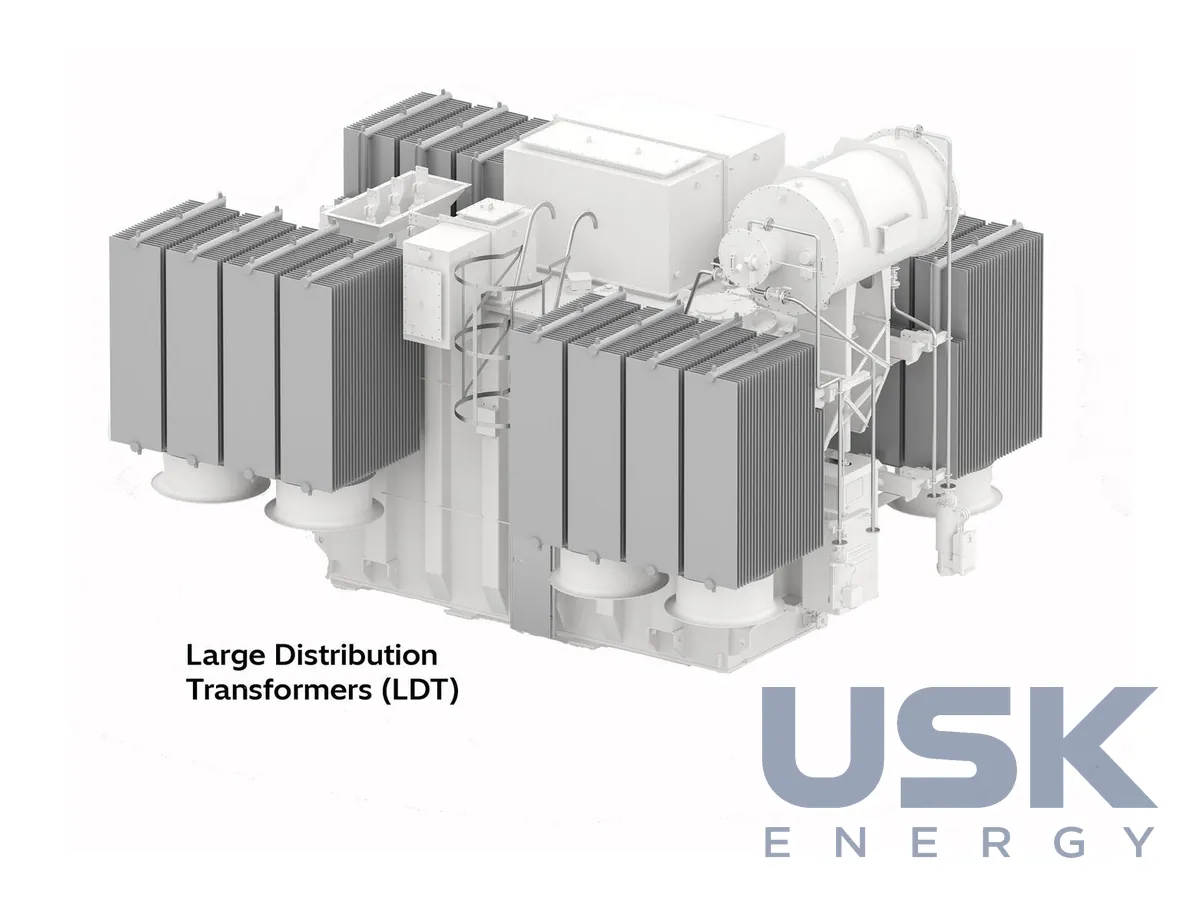

Трансформатори знижують трифазну високу напругу до низької для розподілу енергії на промислових об'єктах, у міських мережах, центрах обробки даних і на транспорті. Лінійка поділена на групи SDT до 315 кВА, MDT на 315–3150 кВА, LMDT на 3150–10 000 кВА і LDT на 10–35 МВА. Напруга ВН до 36 кВ, для LDT до 66 кВ. Малі апарати групи SDT підходять для встановлення на опорі або на підстанції, середні і великі ставлять на комплектних і закритих підстанціях підприємств та мереж. Стандартні трансформатори розраховані на помірний клімат і встановлюються як просто неба, так і в приміщеннях.

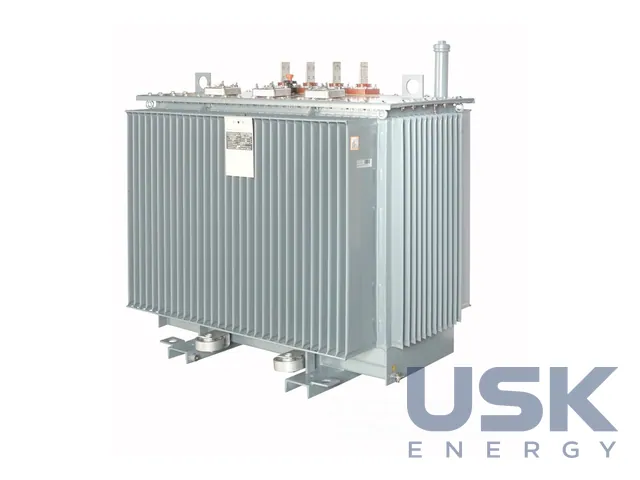

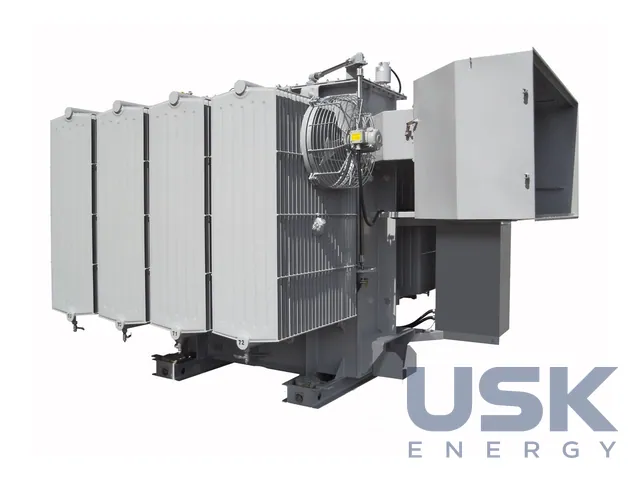

Охолодження природне, опційно примусове. Трансформатор може бути герметичним, коли бак повністю заповнений оливою без повітряного простору, або мати розширник. Герметичний бак протестовано на понад 10 000 циклів, що імітують більше ніж 30 років роботи, з позитивним результатом. Навантажувальну здатність розраховують за IEC 354, а обмотки проєктують на стійкість до струмів короткого замикання за IEC 60076-5. Нейтральні виводи обмоток НН виведені на кришку бака.
Магнітопровід шихтують з високоякісної холоднокатаної анізотропної електротехнічної сталі зі ступінчастим стиком між стрижнями і ярмами. За даними виробника, така конструкція разом із жорстким кріпленням осердя зменшує струм намагнічування до 40 %, рівень шуму до 3 дБ і втрати в сталі до 10 %. Обмотки виготовляють з електролітичної міді або алюмінію з ізоляцією з чистої целюлози або подвійної емалі. Обмотку ВН намотують круглим емальованим або прямокутним паперово-ізольованим проводом, обмотку НН прямокутним проводом або фольгою. Між шарами застосовують папір з епоксидним точковим покриттям. Система ізоляції Insuldur дає змогу експлуатувати апарат, розрахований на перегрів 55 °C, за температури на 10 °C вищої з приростом потужності на 12 %.
Для регулювання напруги без збудження трансформатори мають перемикач на 3–7 положень, за запитом на 9. РПН встановлюється на запит, переважно на великих апаратах груп LMDT і LDT, де напругу треба підтримувати під навантаженням. Бак фарбують у RAL 7033 або в інший колір за запитом, для агресивного середовища є гаряче цинкування товщиною 70 мкм. Під днищем приварено швелери, а ролики дають змогу переміщати апарат у поздовжньому і поперечному напрямках.
Комплектація включає гільзу для термометра, починаючи від 100 кВА, рукоятку перемикача, зливний кран, табличку з паспортними даними, рим-болти, вводи ВН і НН та пробку для заливання. Кожен трансформатор наприкінці виробництва проходить індивідуальні випробування за стандартами IEC. Під час замовлення вказують потужність, напруги ВН і НН, схему й групу з'єднання, тип бака, вимоги до втрат і шуму, спосіб охолодження, потребу в РПН і умови встановлення.
Технічні характеристики
| Потужність | до 315 кВА (SDT), 315–3150 кВА (MDT), 3150–10 000 кВА (LMDT), 10–35 МВА (LDT) |
|---|---|
| Напруга ВН | до 36 кВ; для LDT — до 66 кВ |
| Охолодження | природне, опційно примусове |
| Регулювання | РПН на запит |
Запит ціни та строку поставки
Hitachi Energy — масляні розподільчі трансформатори наземного встановлення до 35 МВА, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності масляних трансформаторів?
Від малих SDT до 315 кВА до LDT на 10–35 МВА.
Яка максимальна напруга ВН?
До 36 кВ, для трансформаторів LDT до 66 кВ.
Чи є регулювання напруги під навантаженням?
РПН встановлюється на запит, охолодження природне або опційно примусове.
