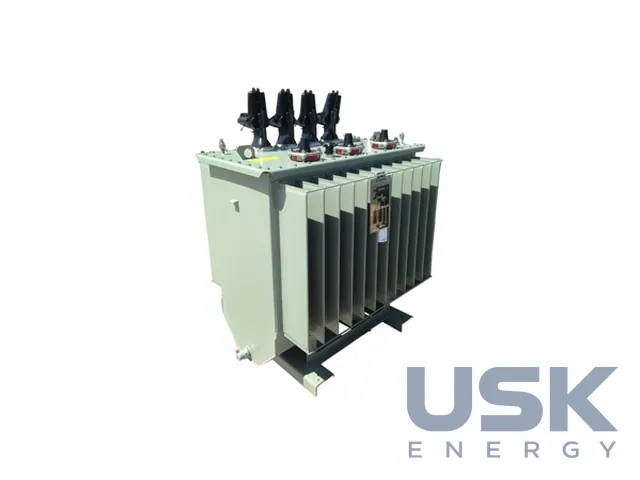

CAHORS — масляний розподільний трансформатор 50–6300 кВА, до 35 кВ
Герметичний масляний розподільний трансформатор CAHORS потужністю 50–6300 кВА, первинна напруга 5–35 кВ, вторинна 410 В. Ставиться на підстанціях міських і промислових розподільних мереж. У нормальному режимі обслуговування не потребує.
- Потужність
- 50–6300 кВА
- Первинна напруга
- 5–35 кВ, регулювання ±2,5 % / ±5 %
- Вторинна напруга
- 410 В (MV/MV — до 20 кВ)
- Частота
- 50 Гц (60 Гц на запит)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

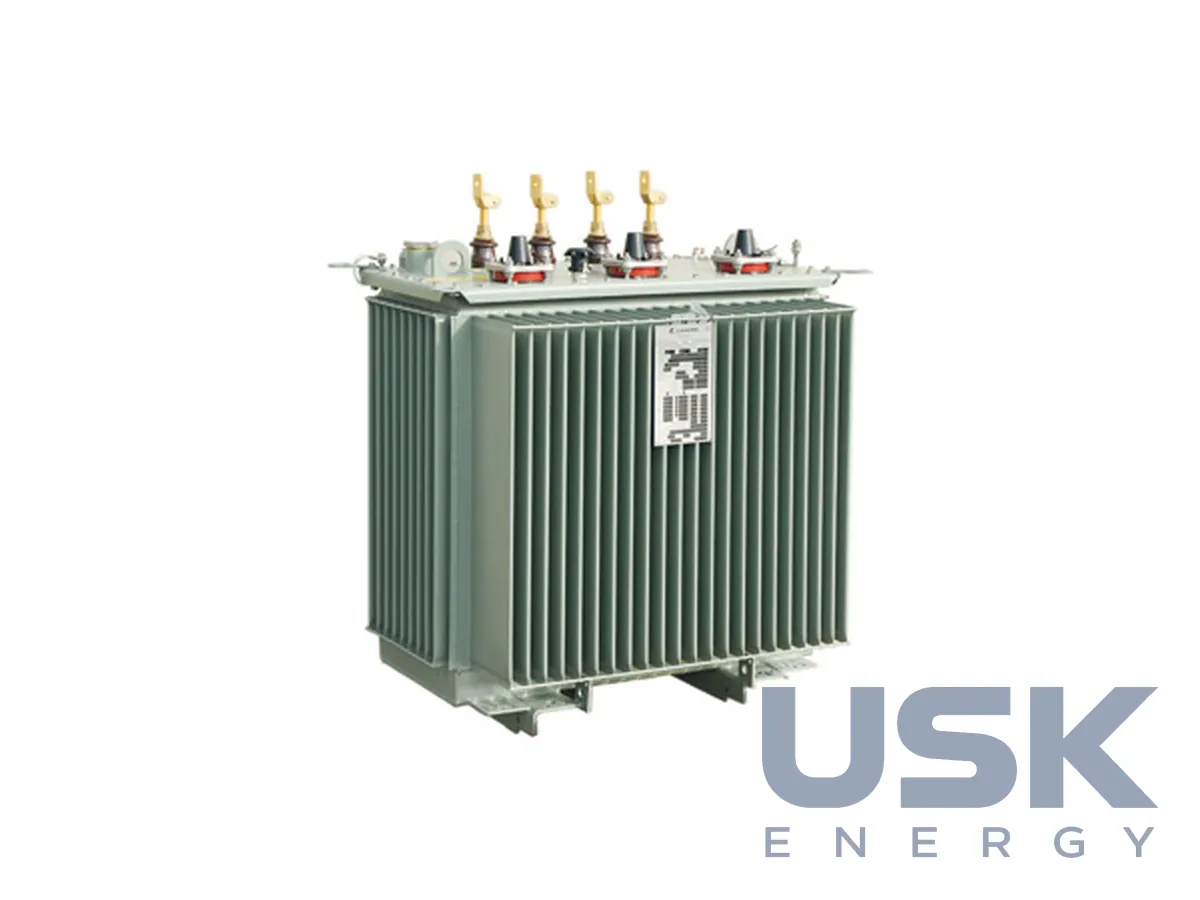

Масляний розподільний трансформатор CAHORS належить до так званих кабінних трансформаторів для кабельних мереж, які ставлять у трансформаторних підстанціях і пунктах СН/НН. За описом виробника, сфера застосування охоплює міські та промислові розподільні мережі й найрізноманітніші об’єкти, тобто медичні заклади, торговельні центри, готелі та ресторани, адміністративні, навчальні й культурні будівлі, портові зони, промислові підприємства та центри обробки даних. Ряд потужностей широкий, від 50 до 6300 кВА, первинна напруга 5–35 кВ.
Бак герметичний, масло заливається під вакуумом, охолодження природне ONAN. Усі трансформатори CAHORS для підземних мереж виконуються герметичними з повним заповненням, тому масло не контактує з повітрям, не зволожується й не окиснюється. У нормальних умовах експлуатації трансформатор не потребує обслуговування, немає розширника, повітроосушувача та регулярного відбору проб. Конструкція дає високу теплову інерцію, тож трансформатор добре переносить графіки навантаження з великими коливаннями потужності. Магнітопровід зібрано з холоднокатаної електротехнічної сталі з орієнтованим зерном, підіймання виконується за дві проушини на кришці, габарити та рівень шуму знижено.
Діелектрик на вибір, мінеральне масло без ПХБ або рослинна олія на основі натурального естеру. Рослинну олію вибирають для об’єктів, де важлива пожежна та екологічна безпека, вона має вищу температуру займання й біологічно розкладається. Обмотки виконуються з міді або алюмінію залежно від потужності. Втрати відповідають регламенту ЄС 548/2014 (Ecodesign) і стандарту EN 50588-1, на запит трансформатор виконують зі стандартними, зниженими або заданими замовником втратами.
Регулювання первинної напруги ±2,5 % або ±5 %, перемикач відгалужень із рукояткою працює без збудження, тобто перемикання виконують на вимкненому трансформаторі. Частота 50 Гц, на запит 60 Гц для трансформаторів великої потужності. Вторинна напруга 410 В, інші значення на запит. Є двонапругові виконання за первинною стороною та варіант MV/MV, у якому вторинна напруга сягає 20 кВ. Для бельгійського ринку є окремі виконання на 50–2500 кВА і 10,6–15,75 кВ.
Приєднання з боку СН виконується втичними вводами 24 кВ 250 А за NF EN 50180, із блокуванням як опцією. На стороні НН залежно від потужності ставлять порцелянові вводи за NF EN 50386 або шинні виводи за NF EN 50387. Виводи НН закривають гнучкі захисні ковпачки з ПВХ, що дають ступінь захисту IP2X на під’єднаному трансформаторі, як опція є кожух НН IP21. Поворотні котки та заливний отвір на кришці виконано за NF EN 50216-4, а за NF EN 50216-3 можна встановити захисний пристрій типу DGPT2 або DMCR, який контролює газ, тиск, температуру та рівень масла.
У каталозі CAHORS для кожної потужності наведено втрати неробочого ходу та короткого замикання, напругу КЗ, струм КЗ на стороні НН, ККД за різних навантажень, рівень шуму, габарити, об’єм масла та масу. За цими таблицями трансформатор підбирають під камеру підстанції та вимоги до втрат.
Технічні характеристики
| Потужність | 50–6300 кВА |
|---|---|
| Первинна напруга | 5–35 кВ, регулювання ±2,5 % / ±5 % |
| Вторинна напруга | 410 В (MV/MV — до 20 кВ) |
| Частота | 50 Гц (60 Гц на запит) |
| Охолодження | ONAN |
| Бак | герметичний, вакуумне заливання |
| Діелектрик | мінеральна олива без ПХБ або рослинна олива (натуральний естер) |
| Обмотки | мідь або алюміній |
Запит ціни та строку поставки
CAHORS — масляний розподільний трансформатор 50–6300 кВА, до 35 кВ, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розрахований трансформатор CAHORS?
Первинна напруга 5–35 кВ з регулюванням ±2,5 % або ±5 %, вторинна 410 В. У виконанні MV/MV вторинна сторона до 20 кВ.
Який діелектрик можна замовити?
Мінеральну оливу без ПХБ або рослинну оливу на основі натурального естеру. Бак герметичний, з вакуумним заливанням.
Чи є виконання на 60 Гц?
Базова частота 50 Гц, виконання на 60 Гц виготовляють на запит.
