HD Hyundai Electric — масляні розподільчі трансформатори 100–50 000 кВА
Масляні розподільчі трансформатори HD Hyundai Electric випускаються потужністю 100–50 000 кВА на напругу до 36 кВ. Діапазон напруг обмоток 220 В – 36 кВ, на запит виготовляються нестандартні виконання.
- Потужність
- 100–50 000 кВА
- Напруга
- 220 В – 36 кВ
- Виробнича потужність
- 7000 МВА
- Стандарти
- IEC 60076, ANSI C57.12.00, CSA C88, AS 2374, DIN, BS, GOST, JEC 2200, KS
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

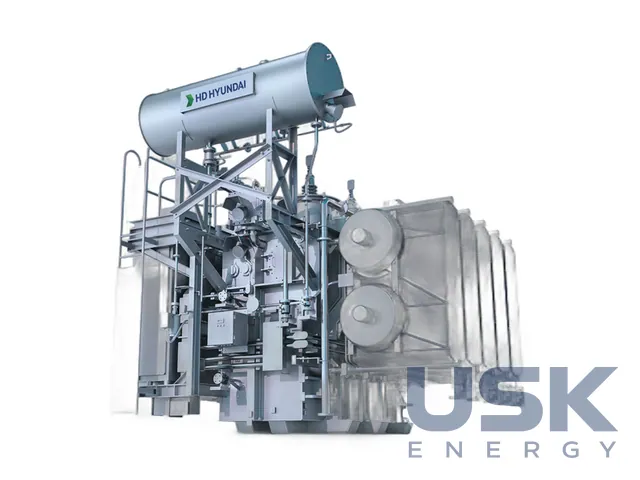

Масляні розподільчі трансформатори HD Hyundai Electric виготовляються потужністю 100–50 000 кВА з напругами обмоток 220 В – 36 кВ. Діапазон потужності закриває як споживчі підстанції розподільчих мереж, так і живлення великих промислових споживачів. Основне виробництво розташоване на заводі в Ульсані, де випускають і силові, литі та спеціальні трансформатори, а також шунтувальні реактори. Виробнича потужність за цією групою 7000 МВА, і трансформатори компанії постачалися в більшість країн світу.
Магнітопроводи набирають з високоякісної холоднокатаної анізотропної електротехнічної сталі, яка не старіє в процесі експлуатації. Розташування обмоток і зовнішнє кріплення активної частини розраховують так, щоб трансформатор витримував електродинамічні зусилля при короткому замиканні, що для розподільчих мереж з частими КЗ на відхідних лініях дуже суттєво. Для регулювання під навантаженням HD Hyundai застосовує резисторні РПН типу Jansen. На класи 60 кВ і вище ставлять конденсаторні вводи.

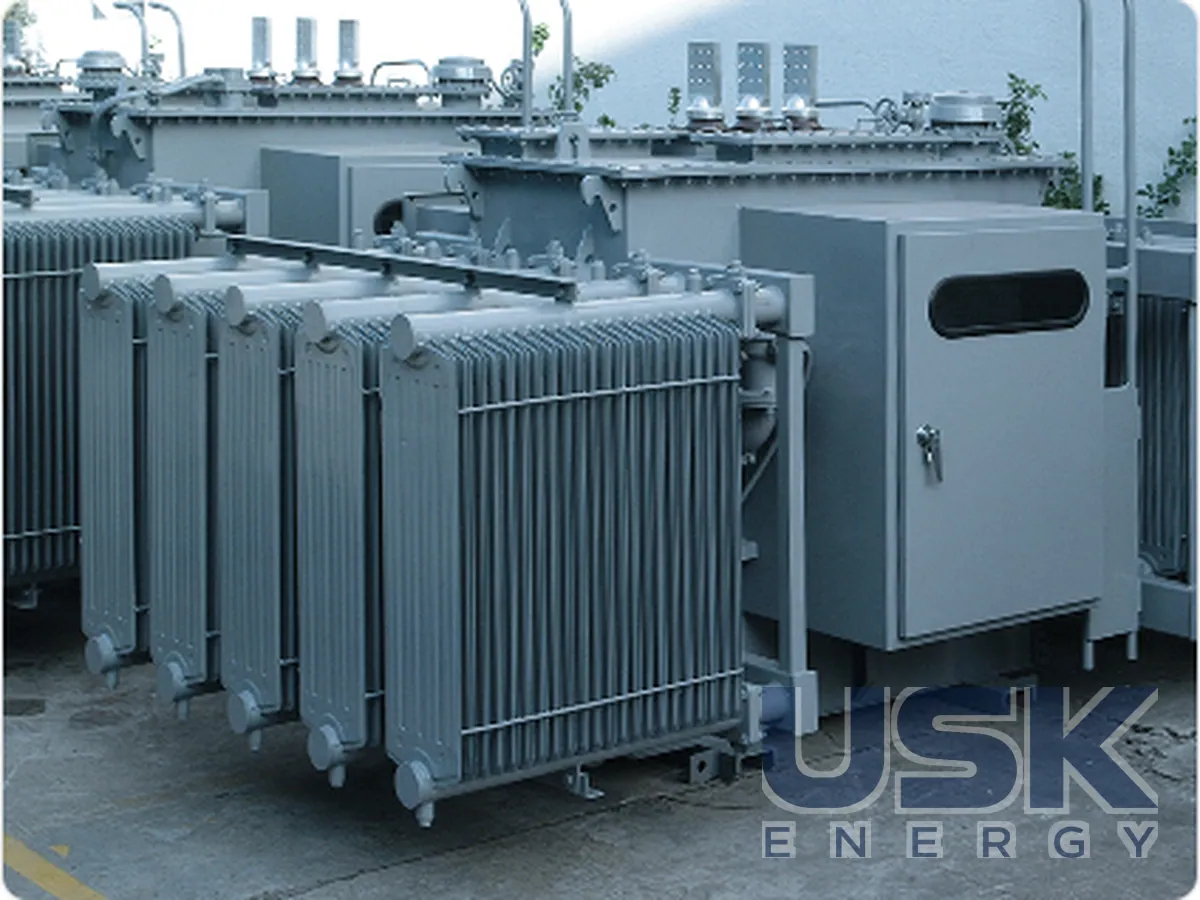

У каталозі передбачено два компонування вводів для всього діапазону 100 кВА ~ 50 МВА. Перше, з вводами первинної та вторинної обмоток на кришці. Друге, з бічними вводами з обох боків, яке зручне для кабельних приєднань і щільної установки в закритих камерах. Повітроосушувач приєднується трубопроводом до бака або розширювача і встановлюється на висоті, зручній для огляду оператором з землі. Силікагелеві патрони пропонуються кількох об'ємів під різні розміри трансформатора.
Кожен трансформатор проходить приймально-здавальні та типові випробування за міжнародними стандартами та вимогами замовника. Випробувальна лабораторія має генератор імпульсної напруги та джерело змінної напруги для перевірки ізоляції трансформаторів найвищих класів. Виготовлення ведеться за IEC 60076, ANSI C57.12.00, CSA C88, AS 2374, DIN, BS, GOST, JEC 2200 і KS. Такий перелік стандартів дає змогу постачати одну й ту саму конструктивну базу на ринки з різними нормами, від Європи та Близького Сходу до Північної Америки та Австралії.
Нестандартні параметри погоджуються під конкретний проєкт, трансформатори поза типовим діапазоном виготовляються за запитом. Серед прикладів у каталозі однофазний тяговий трансформатор 25/1.915/1.1 кВ для Egyptian Electricity Transmission Company, тобто ця ж база застосовується й для залізничного живлення. Для запиту потрібні потужність, напруги ВН і НН, група з'єднання, напруга КЗ, тип регулювання (ПБВ чи РПН), розташування вводів, вимоги до втрат, стандарт виготовлення і умови встановлення. Якщо трансформатор замінює наявний, корисно додати його паспорт і розміри, тоді нову машину підганяють під фундамент, кабельні приєднання та габарит камери без переробок. Для промислових підприємств із перетворювачами, печами чи потужними двигунами варто описати характер навантаження, бо гармоніки та часті кидки струму впливають на тепловий розрахунок і на вибір напруги КЗ. Для мереж із нестабільною напругою окремо обговорюють потребу в РПН і діапазон регулювання.
Технічні характеристики
| Потужність | 100–50 000 кВА |
|---|---|
| Напруга | 220 В – 36 кВ |
| Виробнича потужність | 7000 МВА |
| Стандарти | IEC 60076, ANSI C57.12.00, CSA C88, AS 2374, DIN, BS, GOST, JEC 2200, KS |
Запит ціни та строку поставки
HD Hyundai Electric — масляні розподільчі трансформатори 100–50 000 кВА, HD Hyundai Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності та напруги у масляних трансформаторів HD Hyundai?
Потужність 100–50 000 кВА, напруга обмоток 220 В – 36 кВ.
За якими стандартами випускаються трансформатори?
За IEC 60076, ANSI C57.12.00, CSA C88, AS 2374, DIN, BS, GOST, JEC 2200 і KS.
Чи можна замовити трансформатор із нестандартними параметрами?
Так, нестандартні виконання до 36 кВ виготовляються на запит.
