CAHORS TPC — трансформатор із вбудованим вимикачем-запобіжником 100–250 кВА

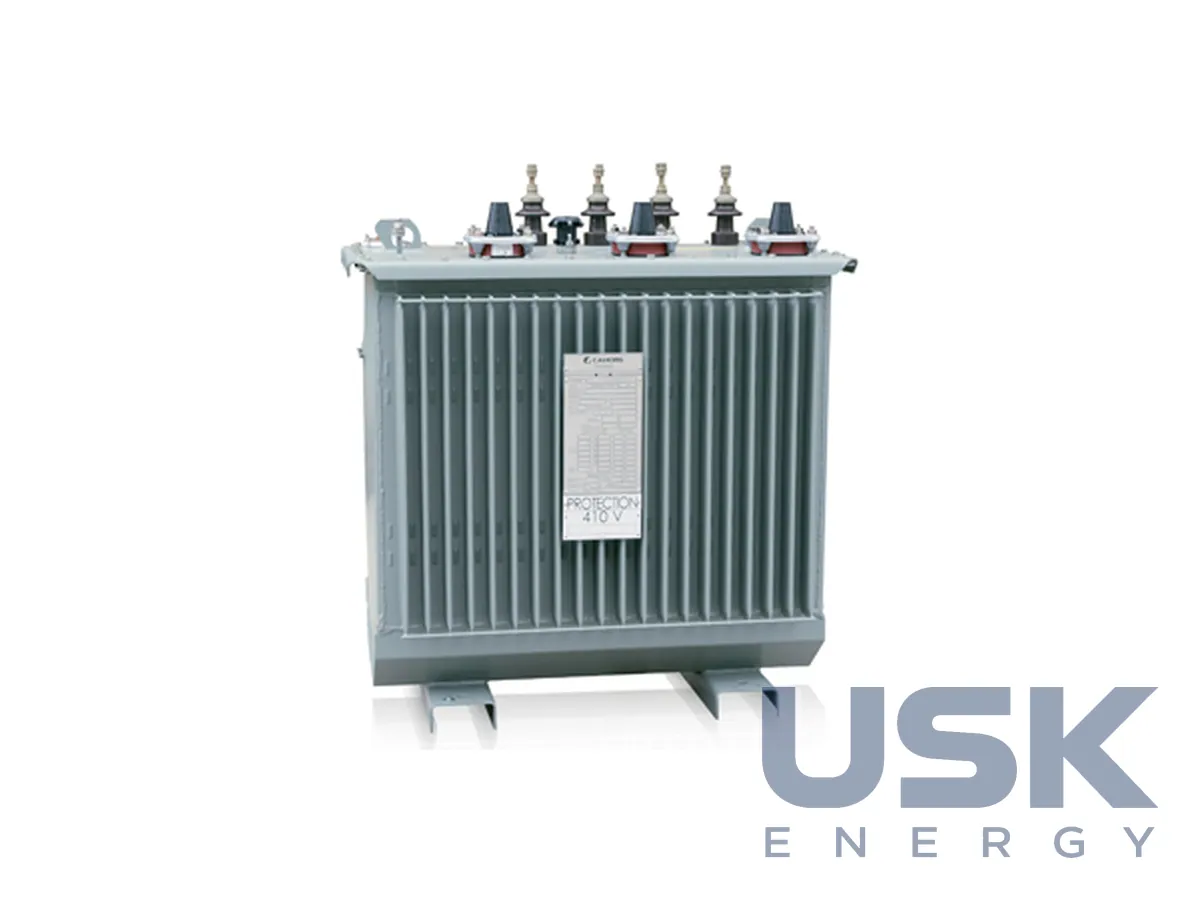

Масляний трансформатор CAHORS TPC потужністю 100–250 кВА з вбудованим вимикачем-запобіжником, первинна напруга 5–35 кВ, вторинна 410 В. Призначений для кабельних мереж. Вбудований захист і відключення виключають зовнішні прояви при внутрішньому пошкодженні.
- Потужність
- 100–250 кВА
- Первинна напруга
- 5–35 кВ, ±2,5 %
- Вторинна напруга
- 410 В
- Захист
- 3 запобіжники СН із бійком + трифазний вимикач-роз'єднувач, захист від замикання на землю від 5 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
CAHORS TPC (transformateur à protection coupure) це звичайний кабінний масляний трансформатор для кабельних мереж, усередині якого вбудовано вузол, аналогічний комбінованому вимикачу-запобіжнику. Потужність 100–250 кВА, первинна напруга 5–35 кВ, вторинна 410 В. Такий трансформатор ставлять у компактних підстанціях, де немає місця або сенсу ставити окрему комірку захисту трансформатора з боку СН. Трансформатор застосовується в компактних підстанціях NAUVATIS, ECOBLOC і PBS, а за призначенням підходить для сільської, міської та приміської мережі.
Схема захисту складається з 3 запобіжників СН з бойком і трифазного вимикача-роз’єднувача, захист від замикання на землю спрацьовує від 5 А. Запобіжники розміщено в ізолювальних трубках усередині бака. Коли перегоряє будь-який із них, боєк діє на трифазний роз’єднувач, і трансформатор вимикається від мережі СН усіма трьома фазами, без роботи на двох фазах. Додатково вбудовано пристрій виявлення замикання на корпус, чутливий до струмів від 5 А, він теж діє на роз’єднувач. Принцип TPC захищено кількома європейськими патентними заявками.
Сенс такої конструкції в тому, що внутрішнє пошкодження трансформатора не має зовнішніх проявів. Немає викиду масла, вогню чи руйнування бака, які загрожували б людям, майну та довкіллю. Захист враховує всі види пошкоджень на стороні СН і НН. Його характеристику узгоджено із захистами живильних підстанцій ВН/СН Electricité de France так, щоб трансформатор із пошкодженням вимкнувся трьома фазами раніше, ніж спрацює захист живильної підстанції, за будь-якого виду пошкодження. Під час проєктування характеристику внутрішнього захисту TPC також треба узгодити із захистом на стороні НН.
Регулювання первинної напруги ±2,5 %, перемикач із рукояткою працює на вимкненому трансформаторі. Охолодження природне ONAN. Діелектрик на вибір, масло без ПХБ або рослинна олія на основі натурального естеру. Бак, як і у звичайних трансформаторів CAHORS для підземних мереж, герметичний з повним заповненням, і в нормальних умовах трансформатор не потребує обслуговування. Висока теплова інерція допомагає переносити графіки навантаження з великими коливаннями. Втрати відповідають регламенту ЄС 548/2014, на запит виконуються стандартні, знижені або задані замовником.
Конструктивно трансформатор підготовлено до встановлення в типові підстанції. На стороні СН стоять втичні вводи 24 кВ 250 А за NF EN 50180, на стороні НН до 160 кВА порцелянові вводи 1 кВ 250 А, за 250 кВА шинний вивід 1250 А за NF EN 50387. Виводи НН закриваються ковпачками з ПВХ зі ступенем захисту IP2X. Передбачено поворотні котки та заливний отвір за NF EN 50216-4, дві підіймальні проушини на кришці та неперервність заземлення між кришкою і баком із болтом заземлення M12.
У каталозі для кожної з потужностей 100, 160 і 250 кВА наведено струм КЗ на стороні НН за потужності КЗ живильної мережі 500 МВА, ККД, втрати та габарити. Ці дані потрібні під час вибору захисту НН і узгодження з внутрішнім захистом TPC.
Технічні характеристики
| Потужність | 100–250 кВА |
|---|---|
| Первинна напруга | 5–35 кВ, ±2,5 % |
| Вторинна напруга | 410 В |
| Захист | 3 запобіжники СН із бійком + трифазний вимикач-роз'єднувач, захист від замикання на землю від 5 А |
| Охолодження | ONAN |
| Діелектрик | олива без ПХБ або рослинна олива |
Запит ціни та строку поставки
CAHORS TPC — трансформатор із вбудованим вимикачем-запобіжником 100–250 кВА, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) |
|---|---|
| HS, 6 знаків | 8504 21 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) |
| HTSUS (США) | 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як влаштований вбудований захист TPC?
Це 3 запобіжники СН із бійком і трифазний вимикач-роз'єднувач. Захист від замикання на землю працює від 5 А.
У яких підстанціях застосовують трансформатор TPC?
У компактних підстанціях CAHORS NAUVATIS, ECOBLOC і PBS для кабельних мереж.
Який діапазон потужності та напруг?
Потужність 100–250 кВА, первинна напруга 5–35 кВ з регулюванням ±2,5 %, вторинна 410 В.
