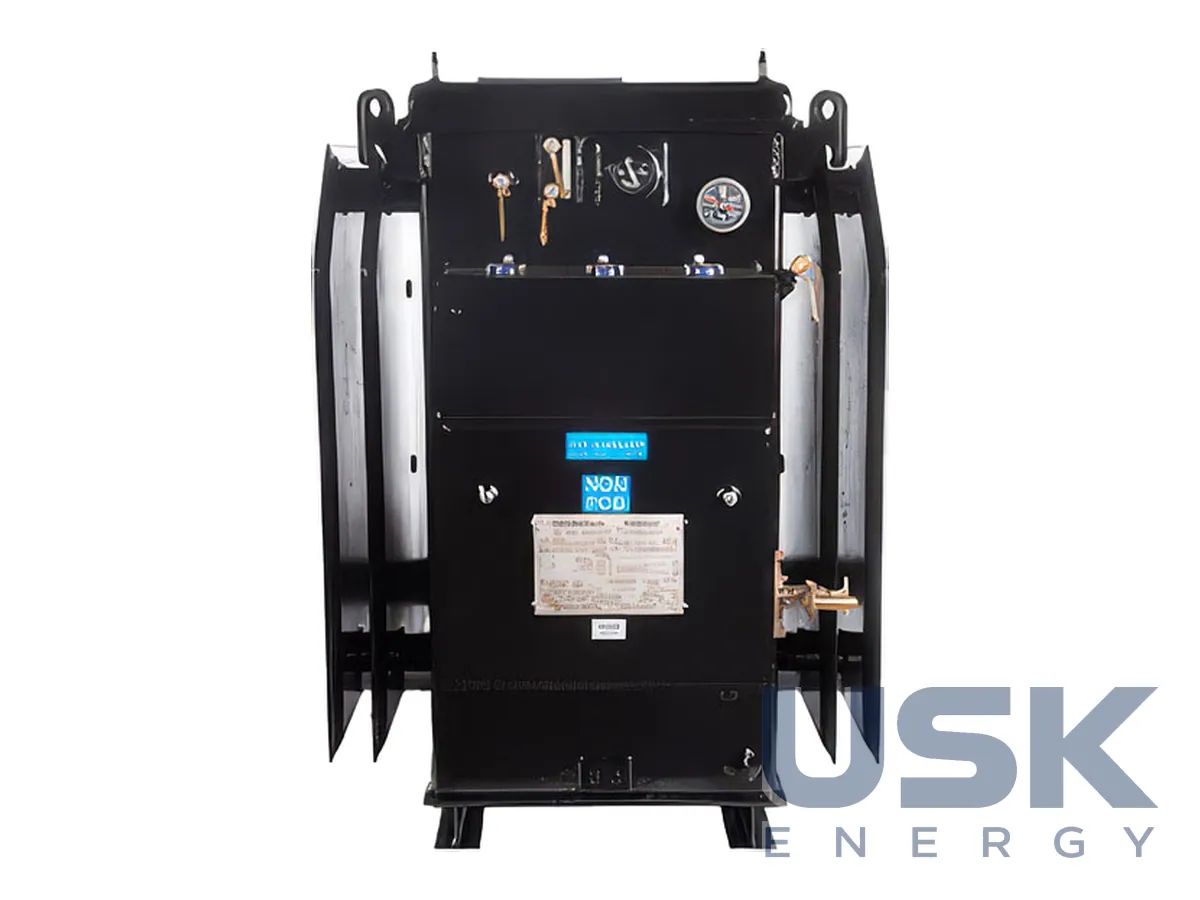

GE Vernova / Prolec GE Safe-NET — мережеві трансформатори 300–2500 кВА для підземних мереж

Опис

Сітьові трансформатори Prolec GE Safe-NET належать до трифазних трансформаторів для підземних вторинних мереж великих міст, тобто схем secondary network і spot network. У таких мережах кілька трансформаторів працюють паралельно на спільну мережу низької напруги, і вихід з ладу одного з них не знеструмлює споживачів. Трансформатори ставлять у підземні камери під вулицями, у будівлі державних установ, комерційних, інституційних і промислових обʼєктів. Камери можуть періодично або постійно затоплюватися, тож конструкція розрахована на роботу під водою. Обслуговувати такі трансформатори складно, бо доступ до камери обмежений, тому від них очікують мінімального обслуговування, безперервності живлення та безпеки для перехожих. Саме ці вимоги виробник ставить в основу конструкції.

Потужність трансформаторів становить 300–2500 кВА. Первинна напруга лежить у межах 2,4–34,5 кВ, вторинна від 216Y/125 до 480Y/277 В, а верхня межа сягає 4330Y/2500 В. Виробник зазначає, що наведені значення показові, але не обмежують його можливостей, і може розрахувати нестандартну потужність, наприклад 600 кВА, щоб максимально використати обʼєм наявної камери. Ізоляційною рідиною на вибір служить мінеральне масло або натуральний ефір, а конструкція відповідає стандарту IEEE C57.12.40.

Головна особливість Safe-NET полягає в запатентованій конструкції бака. Сітьовий трансформатор стоїть у тісній камері під вулицею, і внутрішнє коротке замикання з розривом бака становить небезпеку для людей нагорі. Бак Safe-NET витримує понад 11 МДж енергії дуги, з запасом щодо вимог IEEE до тиску. Конструкція працює послідовно, бо спочатку посилена кришка підвищує тиск розриву, потім руйнування розпірок радіатора дає змогу йому роздутися й утворити великий обʼєм розширення, а радіатор руйнується знизу або збоку як спрямований отвір для викиду. Тиск також скидається через колекторну трубу в радіатор.

Обмотки мають підвищену стійкість до струмів короткого замикання, а ізоляційна система розрахована на підвищене навантаження. Механічну міцність дають жорстке пресування активної частини та міцні точки для піднімання, а трансформатор випробувано й сертифіковано за найвищим північноамериканським стандартом сейсмостійкості для рівня землі. Зовнішнє покриття складається з цинк-епоксидної ґрунтовки та чорного епоксидного фінішного шару з сертифікацією на 10 тисяч годин у соляному тумані, що важливо для камер, куди потрапляє вода з дорожніми реагентами.

Prolec GE видає настанову з експлуатації, у якій описано приймання, встановлення, обслуговування, зняття й повторне приварювання кришки, випробування зварного шва, польові випробування змінним і постійним струмом та вимоги до ізоляційних рідин. Перед замовленням уточнюють потужність, первинну та вторинну напругу, тип рідини, габарити камери й спосіб підключення мережевого захисника. Сертифіковані розміри й креслення виробник надає на запит. Під час заміни старих трансформаторів у наявних камерах саме габарит часто стає визначальним, тому розміри звіряють з камерою ще до замовлення, а за потреби обирають нестандартну потужність.
