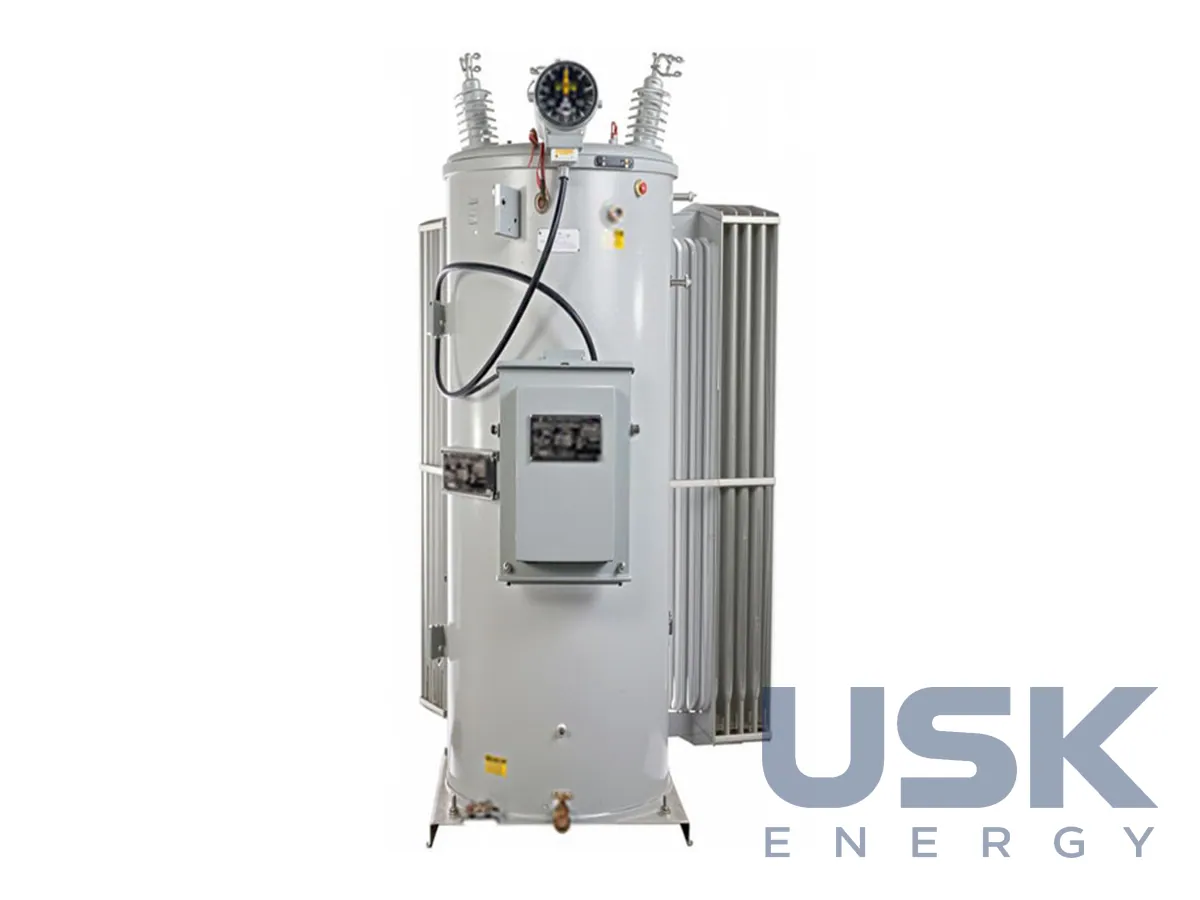

GE Vernova / Prolec GE — однофазні ступінчасті регулятори напруги 38–833 кВА
Однофазні ступінчасті регулятори напруги GE Vernova і Prolec GE потужністю 38–833 кВА на 2,5–19,9 кВ. Регулятори з РПН ставлять на розподільчі лінії, зокрема з реверсивними перетоками від розподіленої генерації.
- Потужність
- 38–833 кВА (однофазні)
- Напруга
- 2,5–19,9 кВ (22 кВ для 50 Гц)
- BIL
- 60–150 кВ
- Нагрівання
- 55/65 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Однофазні ступінчасті регулятори напруги GE Vernova та Prolec GE належать до автотрансформаторів з РПН, які ставлять безпосередньо в розподільну лінію, щоб тримати напругу в заданих межах біля споживачів. На довгих сільських лініях напруга в кінці помітно просідає під навантаженням, а там, де працює багато дахових сонячних станцій, удень вона може, навпаки, перевищувати допустимий рівень. Регулятор вимірює напругу й струм, і контролер перемикає відпайки під навантаженням, піднімаючи або знижуючи напругу ступенями. Для трифазної лінії ставлять групу з трьох однофазних апаратів.
Потужність регуляторів становить 38–833 кВА, номінальна напруга 2,5–19,9 кВ, а для мереж 50 Гц верхня межа сягає 22 кВ. Рівень ізоляції BIL лежить у межах 60–150 кВ, нагрів обмоток 55/65 °C, струм до 668 А. Виробник пропонує три значення номінального струму, а саме 300 А, 668 А і 668 А для високої напруги. Апарати випускають у стовповому виконанні VR-PM для встановлення на опорі чи платформі, у підстанційному виконанні VR-SS і в шафовому кожусі (pad-mount). Конструкцію виконано за стандартом IEEE C57.15, а сталевий бак відповідає C57.15-2017, C57.12 і C57.90.
Особливу увагу Prolec GE приділяє реверсивним перетокам потужності. Коли місцева генерація видає в лінію більше, ніж споживає навантаження, потік енергії змінює напрямок, і звичайний регулятор, налаштований на прямий перетік, може регулювати неправильно. Prolec GE одним з перших на ринку запровадила вимірювання зворотного перетоку, тож пристрій РПН і контролер працюють синхронно як за нормального, так і за зворотного напрямку потужності без зайвого обладнання й ручного перенастроювання. Для ліній з великою часткою відновлюваної генерації це головний аргумент на користь таких регуляторів.
Перемикальний механізм VR-1 має механічний упор для всіх номіналів відповідно до стандарту C57.131 і не використовує електронних утримувачів чи кінцевих вимикачів, які могли б відмовити. Нерухомі й рухомі контакти підібрано за розміром і матеріалом так, щоб збільшити допустиму густину струму. Механічний ресурс механізму підтверджено на рівні двох мільйонів операцій, а це важливо, бо змінне навантаження й нестабільна генерація різко збільшують кількість перемикань. Підстанційні регулятори виготовляють з баками 21 і 25 дюймів і радіаторами 15 дюймів, у кількості до 3 або 5 секцій.
Для підстанційного виконання пропонують оцинковану підставку регульованої висоти з сейсмічною сертифікацією та розрахунковим терміном служби понад 40 років. Регулятори відвантажують заповненими маслом, а виробництво розташоване в Шривпорті. До апарата додається настанова з експлуатації, де описано приймання, встановлення, перевірку контролера перед увімкненням, захист від перенапруг, трифазні схеми зʼєднання, увімкнення в роботу й виведення з неї. Під час вибору задають напругу лінії, струм навантаження, виконання, тип контролера та потребу в роботі за зворотного перетоку.
Технічні характеристики
| Потужність | 38–833 кВА (однофазні) |
|---|---|
| Напруга | 2,5–19,9 кВ (22 кВ для 50 Гц) |
| BIL | 60–150 кВ |
| Нагрівання | 55/65 °C |
| Струм | до 668 А |
| Стандарт | IEEE C57.15 |
| Виконання | стовпові, підстанційні, у шафовому кожусі (pad-mount) |
Запит ціни та строку поставки
GE Vernova / Prolec GE — однофазні ступінчасті регулятори напруги 38–833 кВА, GE Vernova. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) |
|---|---|
| HS, 6 знаків | 8504 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги випускають регулятори?
На 2,5–19,9 кВ, для мереж 50 Гц до 22 кВ. BIL 60–150 кВ.
Чи підходять регулятори для ліній з розподіленою генерацією?
Так, регулятори з РПН працюють на лініях з реверсивними перетоками потужності.
Які виконання та струми доступні?
Стовпове, підстанційне та в шафовому кожусі, потужність 38–833 кВА, струм до 668 А.
