CAHORS — трансформатори введення сигналів тональної частоти 20–70 МВА
Трансформатори CAHORS для введення сигналів тональної частоти 175 / 188 Гц у мережі СН 15 або 20 кВ, прохідна потужність 20–70 МВА. Встановлюються на підстанціях ВН/СН і передають сигнали телекерування в розподільну мережу.
- Прохідна потужність
- масляні 20 або 40 МВА; сухі однофазні 40 або 70 МВА
- Напруга мережі СН
- 15 або 20 кВ
- Частота введення
- 175 / 188 Гц
- Струм КЗ
- 12,5 кА (до 22 кА для 70 МВА)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори введення сигналів тональної частоти CAHORS працюють на живильних підстанціях ВН/СН і належать до обладнання систем централізованого телекерування через силову мережу. Мережевий оператор передає розподільною мережею сигнали частотою, відмінною від 50 Гц, а приймачі в споживачів за ними перемикають тарифи, вмикають і вимикають навантаження, керують вуличним освітленням і водонагрівачами. Щоб сигнал потрапив у мережу СН, його треба ввести на шини підстанції з достатньою потужністю, і це завдання виконує трансформатор введення. Для французького ринку використовуються частоти введення 175 Гц і 188 Гц, напруга мережі СН 15 або 20 кВ.
Генератор тональної частоти подає сигнал на обмотку трансформатора, а трансформатор накладає його на напругу мережі СН. Через трансформатор при цьому проходить робочий струм приєднання або шин, тому його характеристику задають через пропускну потужність, тобто потужність мережі, у яку він вводить сигнал. Що більше навантаження мережі за трансформатором, то більша потрібна пропускна потужність.

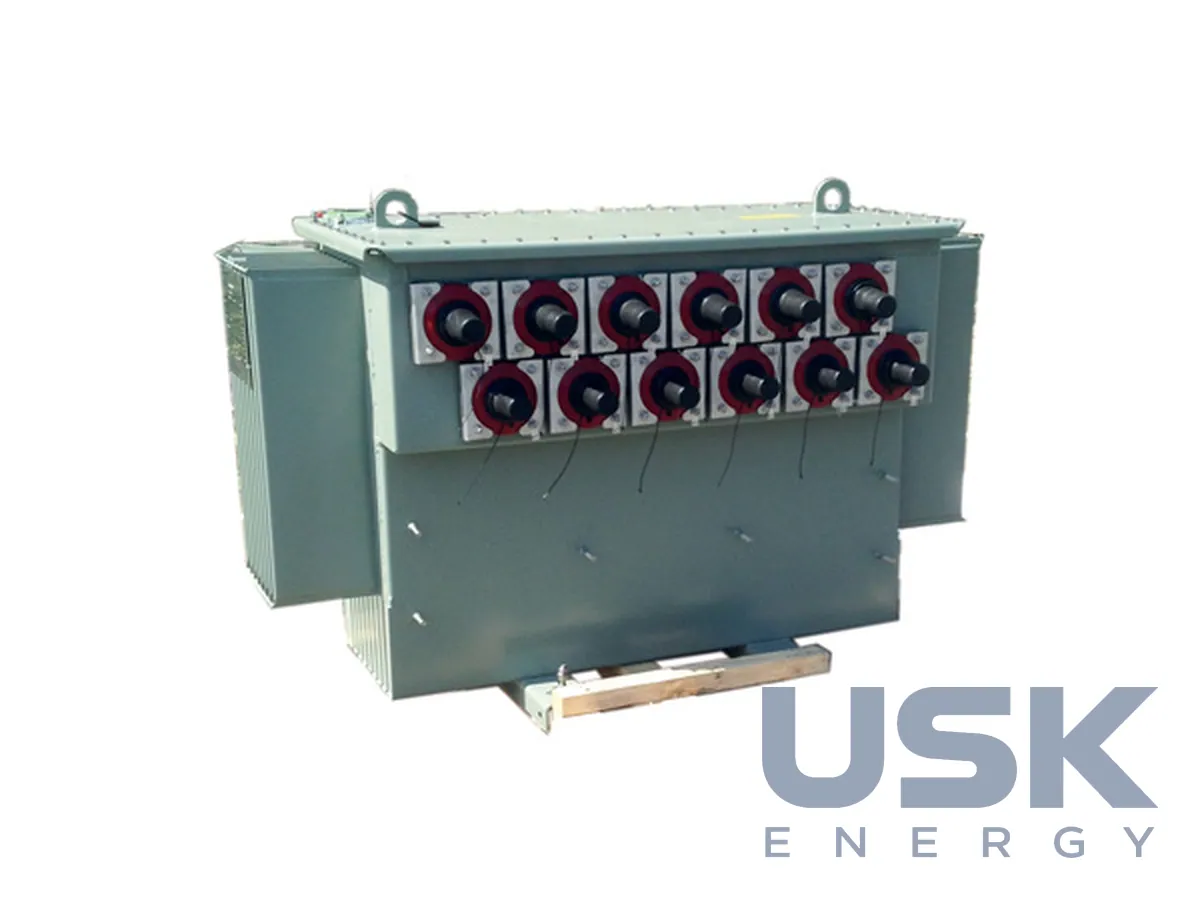

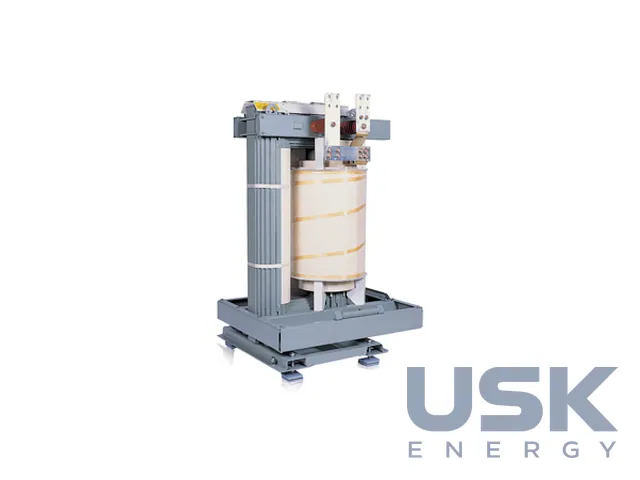

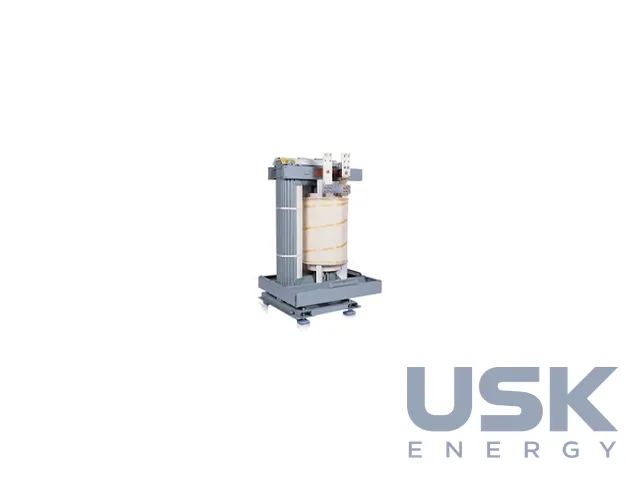

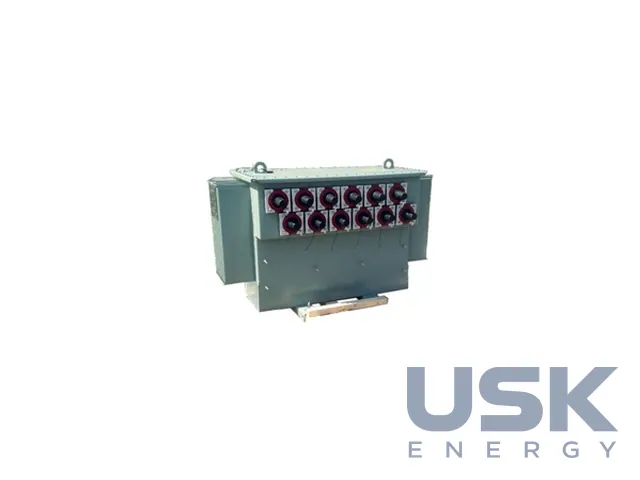

Масляне виконання розраховано на зовнішнє встановлення і випускається на 20 або 40 МВА. Його ставлять на відкритій частині підстанції, поруч із комірками СН або силовим трансформатором, і під’єднують кабелем. Сухі однофазні трансформатори ставляться в будівлі блоком із 3 шт. і розраховані на 40 або 70 МВА. Однофазна конструкція зручна для розміщення в приміщенні та під час транспортування, а три апарати разом утворюють трифазну групу. Ізоляція сухих апаратів класу H на основі арамідних волокон, вона витримує високу робочу температуру й не містить масла, тому сухий варіант вибирають, коли встановлення йде всередині будівлі підстанції з обмеженнями щодо пожежної безпеки.
Струм КЗ 12,5 кА, для виконання 70 МВА до 22 кА. Оскільки трансформатор введення ввімкнено в силове коло, він повинен витримувати струм короткого замикання мережі СН без пошкоджень, як і решта обладнання приєднання. Цей параметр звіряють із розрахунковим струмом КЗ на шинах підстанції під час вибору виконання.
Група CAHORS випускає такі трансформатори як частину лінійки намотувальних виробів для живильних підстанцій, що слугують для зв’язку через силову мережу методом частотного введення. До тієї самої лінійки входять послідовні активні фільтри для генерувальних об’єктів, які не дають цим сигналам слабшати в незалежних виробників енергії, а також котушки нейтралі та гомополярні генератори.
Під час підбору трансформатора введення зазначають напругу мережі СН, частоту сигналу, пропускну потужність, струм КЗ на шинах підстанції та варіант встановлення, зовнішнє в масляному виконанні чи внутрішнє в сухому. Параметри погоджують із генератором тональної частоти та з вимогами мережевого оператора до рівня сигналу в мережі. Під час заміни старого обладнання перевіряють сумісність із чинним генератором і схемою під’єднання до шин.
Технічні характеристики
| Прохідна потужність | масляні 20 або 40 МВА; сухі однофазні 40 або 70 МВА |
|---|---|
| Напруга мережі СН | 15 або 20 кВ |
| Частота введення | 175 / 188 Гц |
| Струм КЗ | 12,5 кА (до 22 кА для 70 МВА) |
| Ізоляція (сухі) | клас H, арамідні волокна |
Запит ціни та строку поставки
CAHORS — трансформатори введення сигналів тональної частоти 20–70 МВА, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) |
| Митний тариф КНР | 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку частоту сигналу розраховані трансформатори?
Частота введення 175 / 188 Гц, напруга мережі СН 15 або 20 кВ.
Чим відрізняються масляне і сухе виконання?
Масляні трансформатори на 20 або 40 МВА ставлять назовні. Сухі однофазні на 40 або 70 МВА збирають у блок із 3 шт. для встановлення в будівлі, ізоляція класу H.
Який струм КЗ витримують трансформатори?
Струм КЗ 12,5 кА, для виконання 70 МВА до 22 кА.
