EGE — трансформатори приєднання для систем ТЧ-телекерування (ripple control) СН/ВН
Трансформатори приєднання EGE для систем централізованого тонального телекерування (ripple control) у мережах СН і ВН. Працюють у складі передавачів і вводять у мережу імпульси тональної частоти.
- Призначення
- введення імпульсів тональної частоти від статичних передавачів у мережі СН і ВН
- Виконання для ВН
- оливне
- Виконання для СН
- сухе, повітряне охолодження
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори приєднання EGE працюють у складі передавачів централізованого тонального телекерування, відомого як ripple control. У такій системі енергокомпанія передає по силовій мережі імпульсні сигнали тональної частоти, а приймачі в споживачів реагують на них, наприклад перемикають тарифи, вмикають або вимикають окремі навантаження чи вуличне освітлення. Сигнал накладається на напругу промислової частоти і поширюється мережею без окремих ліній зв'язку. Система охоплює всю територію, яку живить підстанція з передавачем, і не залежить від каналів зв'язку з кожним споживачем.
Імпульси тональної частоти формують статичні передавачі. Сам передавач працює на низькій напрузі, тому для введення сигналу в мережу середньої або високої напруги потрібен пристрій приєднання, і трансформатор приєднання є його основним силовим елементом. Він узгоджує вихід передавача з мережею, через нього проходить потужність сигналу, і саме від нього залежить, наскільки ефективно імпульси доходять до приймачів. Трансформатор працює разом із конденсаторами та реакторами пристрою приєднання, які налаштовують коло на частоту сигналу. Пропускна здатність і втрати на частоті сигналу залежать від індуктивності та опору обмоток трансформатора.

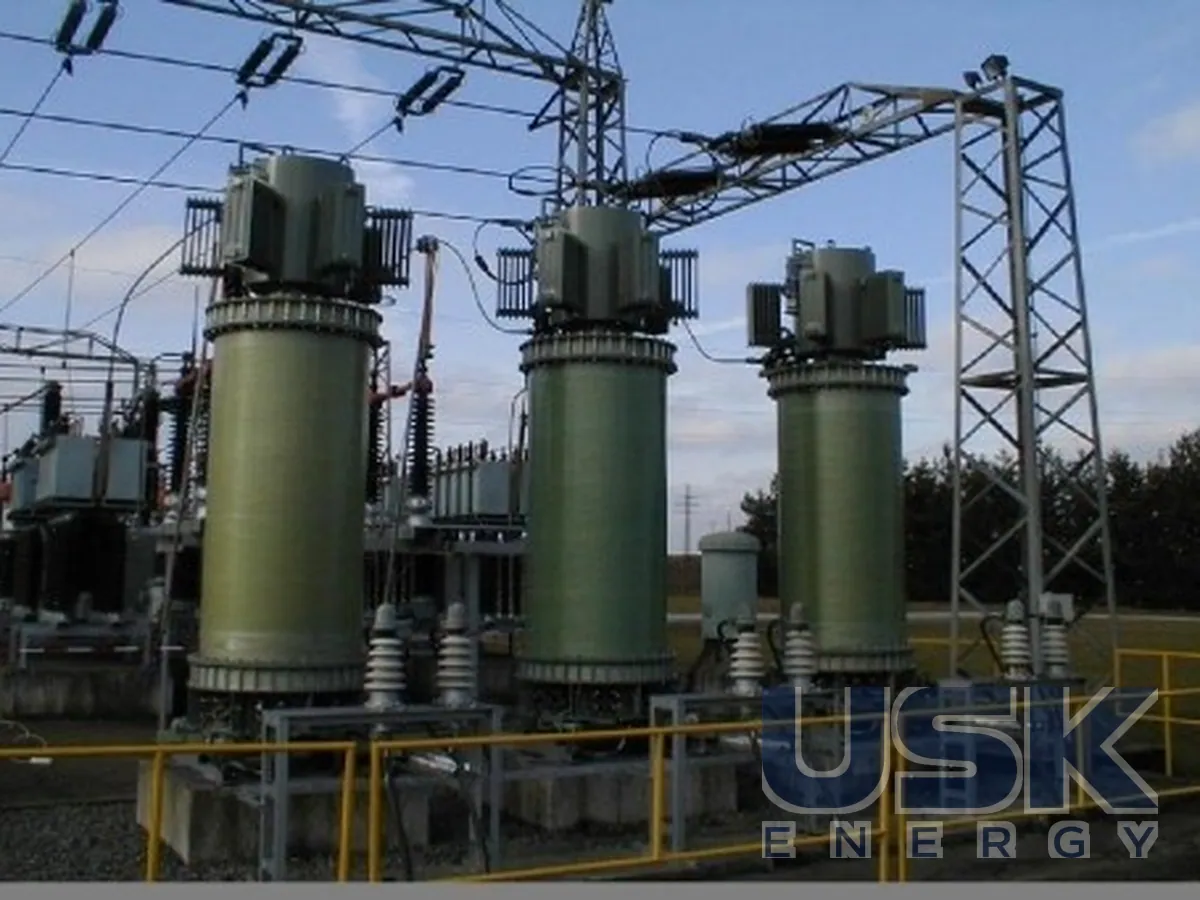

Виконання залежить від класу напруги мережі. Для мереж ВН трансформатори приєднання виготовляють в оливному виконанні, яке звичне для підстанцій високої напруги і добре переносить зовнішнє встановлення. Для мереж СН застосовують сухе виконання з повітряним охолодженням. Суху машину простіше розмістити в приміщенні передавача або в комірці розподільчого пристрою, вона не потребує оливного господарства. Сухе виконання також зменшує пожежне навантаження в приміщенні, а оливний трансформатор для ВН ставлять на відкритій частині підстанції поруч із пристроєм приєднання.
Трансформатор приєднання розраховують під конкретну систему. Враховують частоту сигналу передавача, потужність передавача, схему приєднання, напругу мережі та її опір на частоті сигналу. Неправильно підібраний трансформатор або дає слабкий сигнал у віддалених точках мережі, або перевантажується при передачі. Тому параметри погоджують разом з постачальником передавача та з оператором мережі. Окремо перевіряють, як трансформатор переносить перенапруги та струми короткого замикання з боку мережі, адже він постійно приєднаний до неї через конденсатори.
EGE постачає трансформатори приєднання як окремі вироби для нових передавачів і для заміни трансформаторів на діючих установках телекерування. Компанія має досвід у трансформаторах і реакторах для мереж СН і ВН, зокрема дугогасних реакторах і заземлювальних трансформаторах. У технічному завданні вказують клас напруги мережі, тип і частоту передавача, потужність сигналу, схему приєднання, бажане виконання, оливне чи сухе, та умови встановлення. Під час заміни трансформатора на діючій установці важливо зберегти параметри старого, щоб не перенастроювати весь контур приєднання. Якщо мережа розширилася і сигнал став слабким, трансформатор підбирають заново разом з іншими елементами контуру.
Технічні характеристики
| Призначення | введення імпульсів тональної частоти від статичних передавачів у мережі СН і ВН |
|---|---|
| Виконання для ВН | оливне |
| Виконання для СН | сухе, повітряне охолодження |
Запит ціни та строку поставки
EGE — трансформатори приєднання для систем ТЧ-телекерування (ripple control) СН/ВН, EGE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 80 00 (сухі, ≤1 кВА) 8504 32 00 90 (сухі, 1–16 кВА) 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 33 |
| CN (ЄС) | 8504 31 80 (сухі, ≤1 кВА) 8504 32 00 (сухі, 1–16 кВА) 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 31 40 35 (сухі, <40 ВА) 8504 31 40 65 (сухі, 40 ВА – <1 кВА) 8504 31 60 00 (сухі, 1 кВА) 8504 32 00 00 (сухі, 1–16 кВА) 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 31 90 00 (сухі, ≤1 кВА) 8504 32 90 00 (сухі, 1–16 кВА) 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке виконання мають трансформатори для мереж ВН і СН?
Для ВН оливне, для СН сухе з повітряним охолодженням.
Яку функцію виконує трансформатор приєднання?
Вводить імпульси тональної частоти від статичних передавачів у мережу СН або ВН.
У складі якого обладнання працює трансформатор?
У складі передавачів централізованого тонального телекерування (ripple control).
