HD Hyundai Electric — спеціальні трансформатори (ефірна олія, вибухозахищені DPRS/TPRS, елегазові, SVC, фазоповоротні, HVDC, тягові, пічні, суднові, мобільні)
HD Hyundai Electric випускає трансформатори для особливих умов експлуатації. У лінійці пожежобезпечні машини на ефірній олії з температурою займання вище 300 °C, вибухозахищені з системами DPRS/TPRS та елегазові для підземних підстанцій.
- Ефірна олія
- температура займання вище 300 °C
- Вибухозахист
- системи DPRS/TPRS
- Елегазові
- SF6, водяне/повітряне охолодження
- Інші типи
- SVC, фазоповоротні, перетворювальні HVDC, тягові (схема Скотта), пічні, суднові, мобільні
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Спеціальні трансформатори HD Hyundai Electric закривають задачі, де звичайна масляна машина не проходить за пожежною безпекою, місцем встановлення чи режимом роботи. У лінійці пожежобезпечні машини на ефірній оливі, вибухозахищені з системами DPRS/TPRS, елегазові, трансформатори для SVC, фазоповоротні, перетворювальні для HVDC, тягові, пічні, суднові та мобільні. Є також малошумні трансформатори зі зниженими втратами для міських районів, де габарит, маса та шум мають не менше значення, ніж втрати.
Трансформатори на ефірній оливі заповнюють синтетичним або натуральним ефіром замість мінеральної оливи з нафти. Температура займання такої рідини вища за 300 °C, тож ризик пожежі низький, а висока біорозкладність зменшує шкоду довкіллю у разі витоку. Вибухозахищене виконання DPRS (Dynamic Pressure Resistant System) з'явилося як відповідь на вимоги до ГЕС і густонаселених районів. За настановою CIGRE WG A2.33 приблизно 4 % трансформаторів за 40 років служби можуть мати серйозну аварію з розливом оливи та пожежею. Бак DPRS розраховують міцним і податливим одночасно, він поглинає тиск дуги розширенням без розриву, а пристрої скидання тиску PRD випускають тиск і зливають оливу трубопроводом.

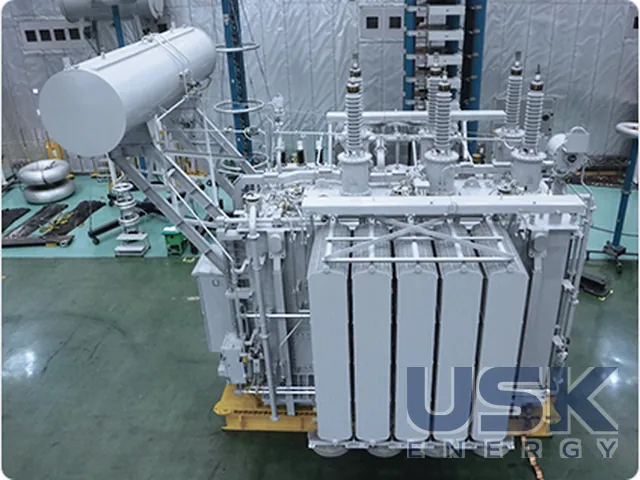

Конструкцію бака опрацьовують моделюванням взаємодії рідини та конструкції, щоб знайти слабкі місця, і перевіряють розрахунками на відповідність стандартам IEEE. У 2019 році HD Hyundai провела випробування високим тиском реального трансформатора DPRS 500 кВ з баком приблизно 5 м×3 м×5 м. Тиск, близький до тиску від дуги, подали за 0.5 секунди, і бак витримав. Серед поставок є трансформатор DPRS 138/13.8 кВ 55 МВА 60 Гц, а такі машини працюють у мережевих компаніях США. Елегазові трансформатори ізольовані SF6 і випускаються з водяним або повітряним охолодженням для підземних підстанцій біля центрів міст, де діють обмеження за пожежею, площею та навантаженням на перекриття.
Фазоповоротні трансформатори встановлюють між енергосистемами, зокрема між країнами з обміном потужністю. Вони змінюють кут фази і так вирівнюють завантаження паралельних ліній, запобігаючи тепловому перевантаженню однієї з них. Залежно від параметрів їх роблять в одно- або двострижневому виконанні, двострижневі в одному або двох баках. У документації наведено двострижневий PST 150 МВА 145 кВ ±60 °, двострижневий 300 МВА 230 кВ ±84 ° і однострижневий 112 МВА 115 кВ ±60 °. Випробування ведуть за IEC 60076-57-1202, з урахуванням IEEE C57.135. Трансформатори для SVC проєктують з урахуванням ізоляції та гармонік магнітного потоку.
Для електрифікованих залізниць постачаються тягові трансформатори, зокрема за схемою Скотта. Окремі виконання випускаються для печей, морських платформ і суден, а також мобільні трансформатори. Для запиту на будь-який із цих типів потрібні параметри мережі та потужність, а далі свої дані: для PST кут і прохідна потужність, для DPRS вимоги до вибухозахисту, для елегазового умови приміщення.
Технічні характеристики
| Ефірна олія | температура займання вище 300 °C |
|---|---|
| Вибухозахист | системи DPRS/TPRS |
| Елегазові | SF6, водяне/повітряне охолодження |
| Інші типи | SVC, фазоповоротні, перетворювальні HVDC, тягові (схема Скотта), пічні, суднові, мобільні |
Запит ціни та строку поставки
HD Hyundai Electric — спеціальні трансформатори (ефірна олія, вибухозахищені DPRS/TPRS, елегазові, SVC, фазоповоротні, HVDC, тягові, пічні, суднові, мобільні), HD Hyundai Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка температура займання у трансформаторів на ефірній олії?
Вище 300 °C, тому ці трансформатори відносять до пожежобезпечних виконань.
Які системи вибухозахисту застосовуються?
Вибухозахищені трансформатори оснащуються системами DPRS/TPRS.
Як охолоджуються елегазові трансформатори?
Ізоляція SF6, охолодження водяне або повітряне. Такі машини ставлять на підземних підстанціях.
