GE Vernova — перетворювальні трансформатори HVDC/UHVDC до 800 кВ DC
Перетворювальні трансформатори GE Vernova для систем постійного струму HVDC і UHVDC на напругу до 800 кВ DC. Їх випускають під технології перетворювачів LCC і VSC.
- Напруга DC
- до 800 кВ (UHVDC)
- Технології
- LCC і VSC
- Застосування
- лінії та вставки постійного струму високої та надвисокої напруги
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Перетворювальні трансформатори GE Vernova працюють на перетворювальних підстанціях ліній і вставок постійного струму високої та надвисокої напруги, тобто в системах HVDC і UHVDC. Верхня межа становить 800 кВ постійного струму, що відповідає класу UHVDC. Такий трансформатор стоїть між мережею змінного струму та вентильним перетворювачем і має дві функції. Він узгоджує напругу мережі з напругою перетворювача та гальванічно відокремлює мережу від вентилів, а його вентильна обмотка працює під складною комбінацією змінної й постійної напруги.
Виробник пропонує трансформатори під обидві технології перетворювачів. Схема LCC (Line-commutated current-sourced converter) побудована на тиристорах з комутацією від мережі й застосовується для передачі великих потужностей на далекі відстані. Схема VSC (Voltage-sourced converter) працює на перетворювачах напруги й частіше використовується на коротших відстанях і за меншої потужності передачі. Від типу перетворювача залежать конструкція вентильних обмоток, вимоги до ізоляції та до гармонік струму, тому трансформатор проєктують разом з усією перетворювальною станцією. Через постійну складову напруги ізоляцію вентильних обмоток і вводів розраховують інакше, ніж у звичайного силового трансформатора, і випробування включають окремі перевірки постійною напругою та зміною полярності. Виробник має потужності понад 180 тисяч МВА на рік.
GE Vernova має майже пів століття досвіду в цій галузі та понад 170 проданих перетворювальних трансформаторів HVDC. Перші поставки датуються початком 70-х, коли Grid Solutions постачила девʼять трансформаторів на 500 кВ постійного струму для проєкту Nelson River компанії Manitoba Hydro. Ці машини пропрацювали понад 37 років без зареєстрованих відмов. Від 2000 року Manitoba Hydro отримала ще 21 перетворювальний трансформатор, а інші енергокомпанії отримували рішення як для вставок постійного струму, так і для ліній точка-точка.

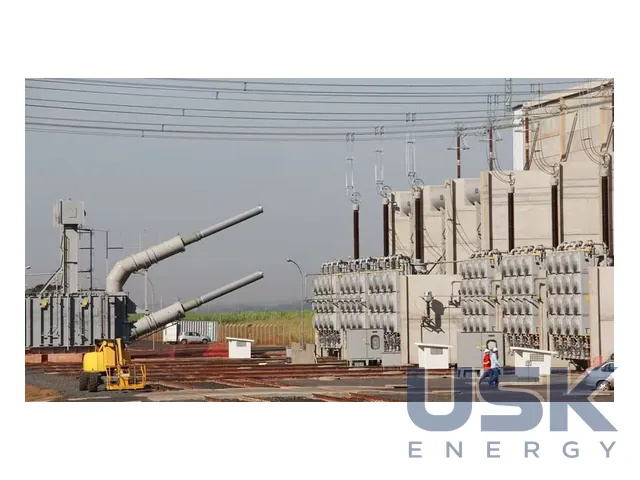

Серед великих проєктів виробник називає першу HVDC-вставку в Перській затоці, яка обʼєднала енергосистеми шести держав регіону. Для неї у 2009 році замовили, а згодом поставили й ввели в роботу дванадцять перетворювальних трансформаторів на 400 кВ з частотою мереж 50 і 60 Гц. Для біполя UHVDC на 600 кВ у бразильському проєкті Rio Madeira, найдовшої у світі лінії електропередачі, поставлено 28 перетворювальних трансформаторів для двох перетворювальних станцій. Біполь передає потужність від колекторної підстанції Porto Velho в Амазонії до підстанції Araraquara II у штаті Сан-Паулу.

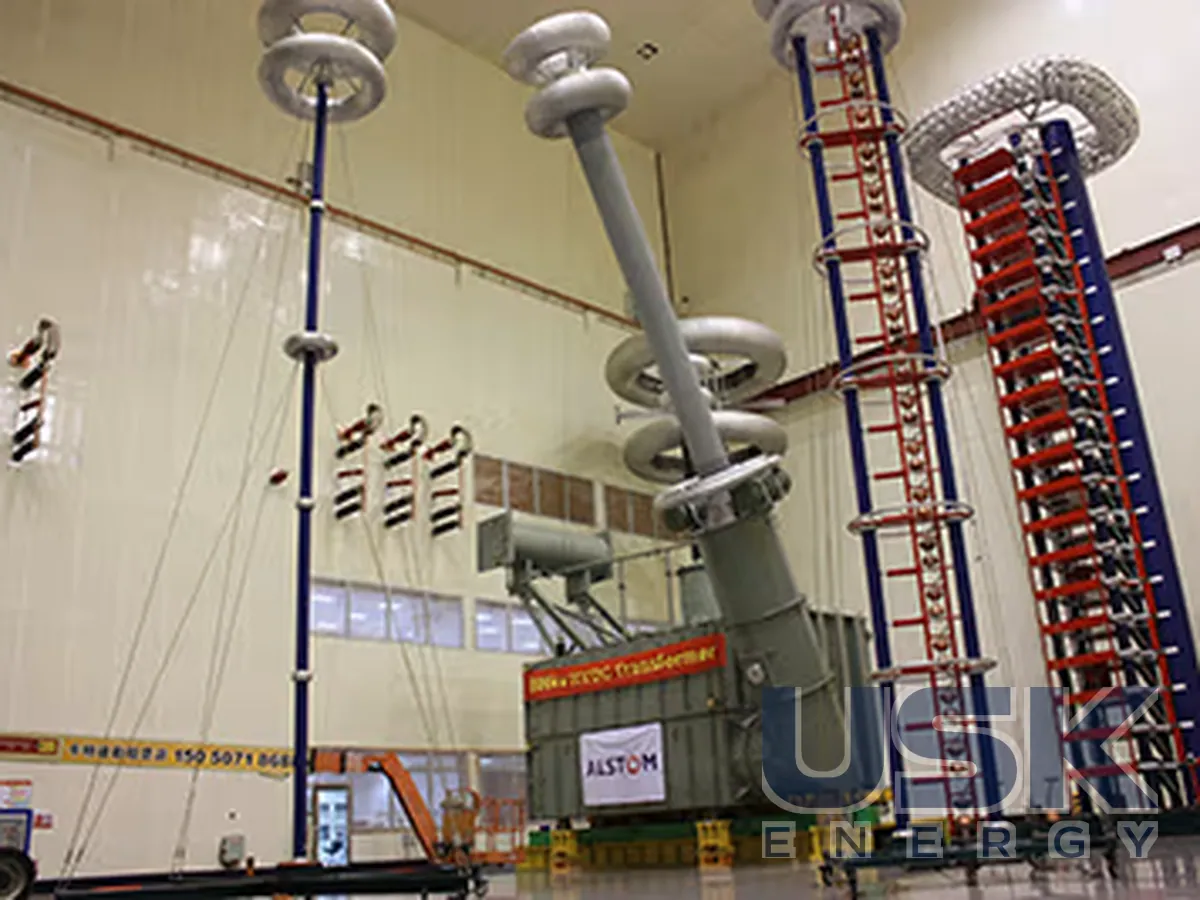

У липні 2010 року на заводі в Ухані випробували повномасштабну модель перетворювального трансформатора UHVDC на 800 кВ відповідно до вимог IEC. Від 2011 року Grid Solutions разом з однією з найбільших енергокомпаній світу працює над розробкою класу напруги понад 800 кВ постійного струму, а також над сухими вводами для UHVDC. Під час замовлення перетворювального трансформатора разом з проєктувальником станції визначають тип перетворювача, потужність, напругу постійного струму, схему вентильних обмоток, вимоги до гармонік, втрат і транспортного габариту.
Технічні характеристики
| Напруга DC | до 800 кВ (UHVDC) |
|---|---|
| Технології | LCC і VSC |
| Застосування | лінії та вставки постійного струму високої та надвисокої напруги |
Запит ціни та строку поставки
GE Vernova — перетворювальні трансформатори HVDC/UHVDC до 800 кВ DC, GE Vernova. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу постійного струму розраховані трансформатори?
До 800 кВ DC, це клас UHVDC.
З якими технологіями перетворювачів вони працюють?
Трансформатори випускають для схем LCC і VSC.
Для яких об’єктів застосовують ці трансформатори?
Для ліній і вставок постійного струму високої та надвисокої напруги, до 800 кВ.
