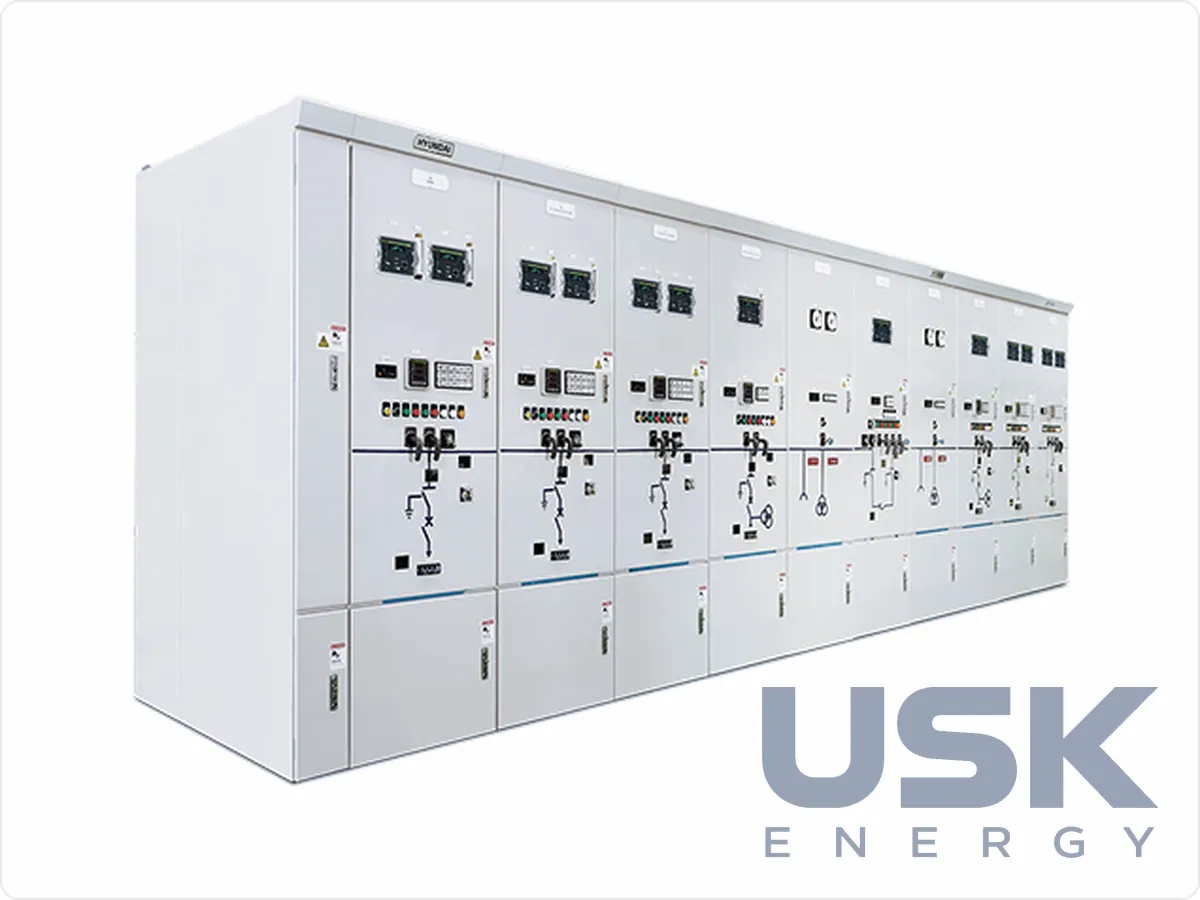

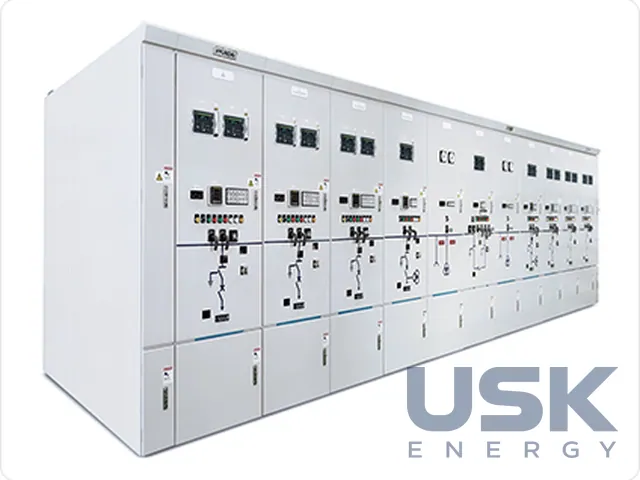

HD Hyundai Electric C-GIS HMGS — КРУЕ середньої напруги до 38 кВ

Опис

Серія HMGS об'єднує кубикові газоізольовані КРУ середньої напруги HD Hyundai Electric. Збірні шини, трипозиційний роз'єднувач і комутаційний апарат кожної комірки розміщені в герметичних відсіках з ізолювальним газом, тому шафа виходить помітно вужчою й нижчою за повітряне КРУ того самого класу. Такі комірки ставлять на закритих розподільчих підстанціях, у промислових цехах, на об'єктах інфраструктури і всюди, де приміщення тісне або повітря забруднене пилом і вологою.

Модель HMGS-G11 розрахована на трифазні мережі до 24 (25,8) кВ з однією системою шин, номінальний струм до 2000 А і струм вимикання 25 кА протягом 3 с. HMGS-G30 працює в мережах до 36 кВ, теж з одиночною системою шин, за струму до 2000 А і стійкості 31,5 кА/3 с. Варіант HMGS-G38 доведено до 36(38) кВ. HMGS-G81 допускає одиночну й подвійну систему шин, клас до 36 кВ (на замовлення 40,5 кВ), струм до 4000 А і 40 кА/3 с. Усі перелічені моделі виконані за IEC 62271-200. HMGS-G82 зроблена за американським IEEE C37.100 на 38 кВ зі струмом до 2,5 кА і тим самим рівнем 40 кА/3 с. У каталозі згадано ще HMGS-G83 на 40,5 кВ за ГОСТ 1516.3-96, з одиночною та подвійною системою шин.

Конструкцію комірок поділяють на відсіки. Окремо виділені шинний, кабельний і вимірювальний відсіки, у HMGS-G82 є ще задній шинний відсік. Кабельний відсік передбачений в усіх моделях, крім G82, де підключення виконано інакше. Сусідні панелі G11, G81 і G82 з'єднують шинними з'єднувачами, а в G30 і G38 головні шини збирають наскрізною збіркою вздовж ряду. Трипозиційний роз'єднувач (увімкнено, вимкнено, заземлено) у моделях G30, G81, G82 і в G11 на 2000 А виконаний з поворотним контактом. У виконанні G11 на 1,25 кА рухомий контакт переміщується різьбовим гвинтом.

Для обслуговування важлива одна деталь. На відхідних фідерах HMGS-G82 вимикач зроблено втичним, його знімають і міняють, не вимикаючи головну збірну шину, тобто решта приєднань продовжує працювати. У G82 і опційно в G81 та G83 передбачені додаткові заходи для скидання тиску газу при внутрішній дузі. Канали скидання проходять з кабельного відсіку в G11, з кабельного й шинного в G30 і G38. У G81, G82 і G83 скидання виконано з кабельного, заднього шинного та вимірювального відсіків, а також знизу шинного відсіку.

HD Hyundai Electric займається розподільчими пристроями з 1977 року і постачає їх для будівель, заводів та атомних станцій. Остаточні габарити комірок і компонування ряду виробник визначає за конкретним проєктом, тому розміри з каталогу є орієнтиром на стадії планування приміщення.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
