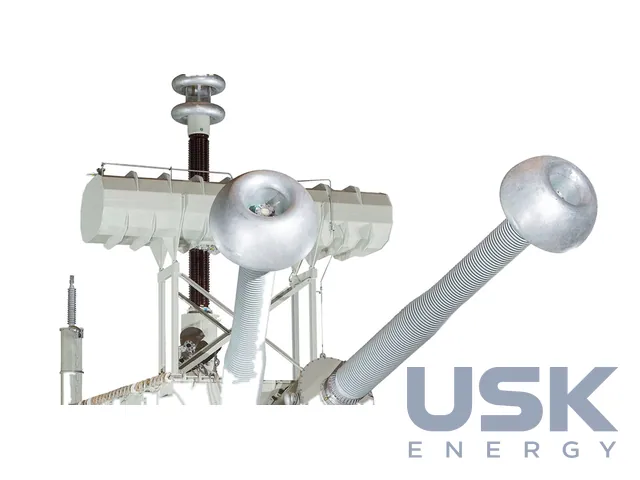

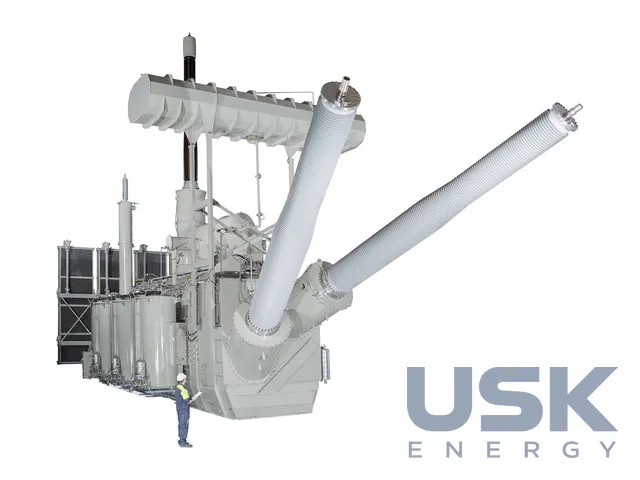

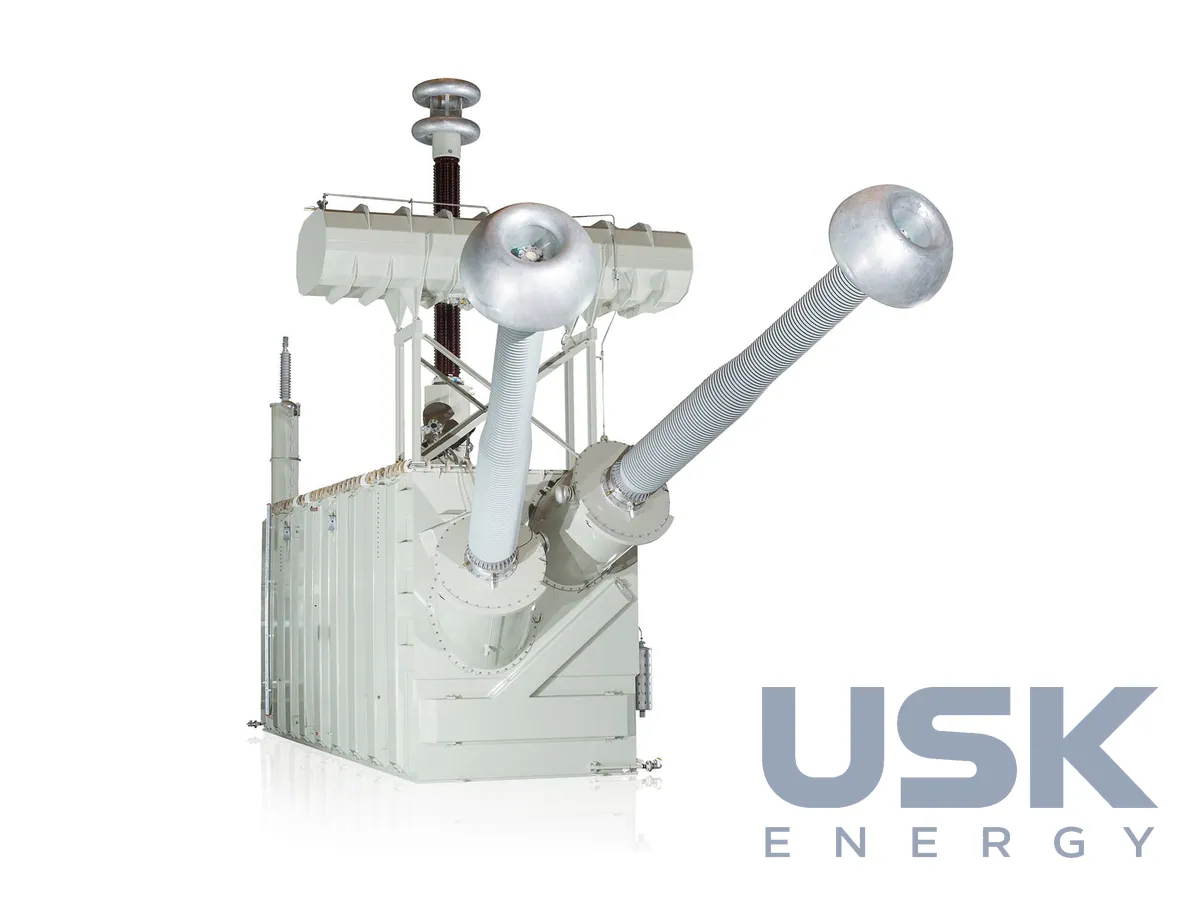

Hitachi Energy HVDC Classic — перетворювальні трансформатори HVDC 80–1100 кВ
Перетворювальні трансформатори Hitachi Energy HVDC Classic на напругу від 80 до 1100 кВ для ліній постійного струму високої напруги. Типова потужність передачі 1000–3000 МВт, рекордна становить 12 000 МВт за 1100 кВ.
- Напруга
- від 80 до 1100 кВ
- Потужність передачі HVDC
- типово 1000–3000 МВт, рекорд — 12 000 МВт за 1100 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори працюють на лініях HVDC за класичною технологією, тобто з тиристорними перетворювачами. Основне завдання таких ліній полягає в передаванні енергії на великі відстані. Друге застосування стосується зв'язку несинхронних енергосистем. На далеких лініях HVDC дає керованість передачі та нижчі сумарні вкладення порівняно зі змінним струмом. Лінія постійного струму потребує значно вужчого коридору, а вища напруга зменшує і втрати, і вартість будівництва. Типова потужність передачі становить 1000–3000 МВт, а клас напруги трансформаторів від 80 до 1100 кВ.
Перетворювальний трансформатор приєднує вентиль перетворювача до мережі змінного струму. Він перетворює напругу мережі на напругу змінного струму з боку вентиля і водночас створює гальванічну розв'язку між мережею і колом постійного струму. До нього висувають окремі вимоги щодо заданого опору короткого замикання, великого вмісту гармонік струму і широкого діапазону регулювання напруги. Найскладніша частина конструкції стосується ізоляції вентильної обмотки, на яку діє одночасно змінна і постійна напруга.
Розподіл змінного поля в ізоляції визначає діелектрична проникність, а постійного поля питомий опір матеріалів. Електрокартон і масло відрізняються за проникністю приблизно в 2 рази, а за опором у 100 разів, тому в перетворювальному трансформаторі потрібно більше твердої ізоляції, ніж у звичайному силовому. Ізоляційна система складається з целюлозної твердої ізоляції та мінерального масла, вільні масляні проміжки розділяють бар'єрами. У 1980-х роках дослідницький центр ASEA у Вестеросі розробив модель, яка враховує утворення і дрейф іонів у маслі. Разом із вимірюванням полів за ефектом Керра вона дала змогу розробити ізоляцію перетворювального трансформатора на 1100 кВ постійного струму.
Базову схему заклали наприкінці 1970-х років, коли виробник поставив перші трансформатори для передачі 600 кВ на проєкті Itaipu. Це однофазний апарат з двома стрижнями з обмотками і двома крайніми стрижнями для зворотного потоку. Обмотки концентричні, вентильна обмотка розташована ззовні. Мережева обмотка поділена на дві котушки, регульована частина ближче до осердя, за нею нерегульована. Така компоновка стала зразком для більшості перетворювальних трансформаторів HVDC. Вона зручна для вентильної сторони, де ізоляція має витримувати найвищі постійні потенціали, а регулювальні відгалуження залишаються на боці мережі.
Першу систему 800 кВ постійного струму ввели в комерційну експлуатацію у 2010 році в Китаї. Перетворювачі виконано як подвійні кола з восьми послідовних шестипульсних мостів, трансформатори однофазні двообмоткові, на кожному кінці лінії їх 24. Трансформатори верхнього й нижнього мостів розраховано на найвищу постійну напругу, решту на 600, 400 і 200 кВ. Рекордна потужність передачі становить 12 000 МВт за 1100 кВ. Вентильну обмотку перевіряють додатковими діелектричними випробуваннями постійною напругою і зміною полярності.
Технічні характеристики
| Напруга | від 80 до 1100 кВ |
|---|---|
| Потужність передачі HVDC | типово 1000–3000 МВт, рекорд — 12 000 МВт за 1100 кВ |
Запит ціни та строку поставки
Hitachi Energy HVDC Classic — перетворювальні трансформатори HVDC 80–1100 кВ, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон напруги трансформаторів HVDC Classic?
Від 80 до 1100 кВ.
Яка потужність передачі ліній HVDC Classic?
Типово 1000–3000 МВт, рекорд становить 12 000 МВт за 1100 кВ.
Для яких задач застосовують HVDC Classic?
Для передавання енергії на великі відстані та зв'язку несинхронних енергосистем.
