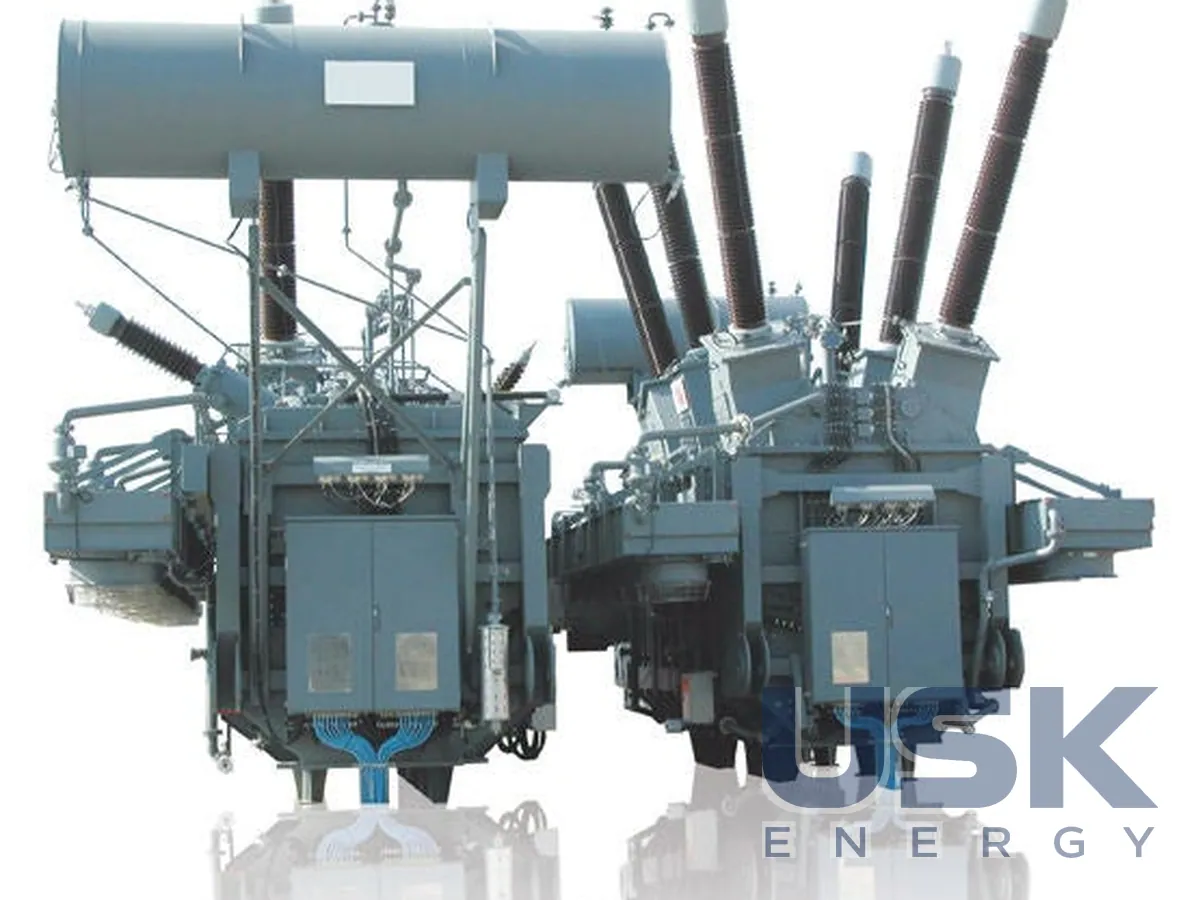

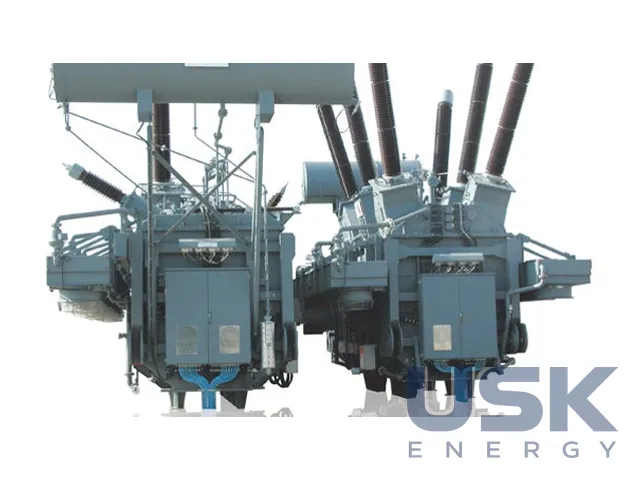

Hitachi Energy PST — фазоповоротні трансформатори до 1630 МВА
Фазоповоротні трансформатори Hitachi Energy PST прохідною потужністю до 1630 МВА для мереж напругою до 420 кВ. Кут зсуву фаз до 70°, апарат керує перетоками потужності в мережі передачі.
- Напруга мережі
- до 420 кВ
- Прохідна потужність
- до 1630 МВА
- Кут зсуву фаз
- до 70°
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
У мережі змінного струму потужність між вузлами розподіляється за законами фізики, а не за бажанням диспетчера. Якщо дві паралельні лінії мають різний опір, менш завантажена гілка може стояти напівпорожньою, тоді як інша вже працює на межі теплової стійкості. Зі зростанням обсягів переданої енергії мережі все частіше підходять до своїх меж, і ризик нестійкості зростає. Фазоповоротний трансформатор розподіляє потоки потужності незалежно від того, як завантажена генерація. Так запобігають перевантаженню паралельних ліній і кабелів, коли одна з гілок бере на себе більшу частину перетоку.
Принцип роботи простий у формулюванні. Активна потужність, що тече лінією, залежить від різниці фазових кутів напруги на її кінцях. PST вводить у лінію додаткову напругу, зсунуту по фазі відносно напруги мережі, і так змінює кут між вузлами. Збільшуючи або зменшуючи цей кут, оператор переводить частину перетоку з однієї гілки на іншу. Кут зсуву фаз сягає 70°, прохідна потужність до 1630 МВА, напруга мережі до 420 кВ. Знак кута можна змінювати, тому апарат здатен як збільшувати, так і зменшувати переток по своїй лінії.
За конструкцією фазоповоротний трансформатор значно складніший за звичайний силовий. Він має більше обмоток і перемикачів відгалужень, а між трьома фазами виконано велику кількість з'єднань. Додаткову напругу формують обмотки, ввімкнені послідовно з лінією, а її величину і знак задає регулювальна частина з перемикачем під навантаженням. Залежно від потрібного кута і потужності апарат виконують в одному баку або з окремими послідовним і збуджувальним блоками. Виготовлення таких трансформаторів потребує окремих навичок проєктування і жорсткого контролю якості на кожному етапі.
Захищаючи лінії від перевантаження, PST одночасно оберігає від теплового перевантаження високовольтне обладнання на шляху перетоку і підвищує стійкість системи передачі. Типові застосування включають керування перетоками між різними мережами, наприклад між енергосистемами сусідніх країн, розподіл навантаження між паралельними довгими повітряними лініями і між паралельними кабелями. Апарат встановлюється в мережах передачі змінного струму на напругу до 420 кВ, найчастіше на міжсистемних зв'язках і в точках, де мережа має кілька паралельних шляхів.
Під час замовлення визначають потрібний діапазон кута зсуву в обидва боки, прохідну потужність, напругу мережі, допустимий опір апарата в нейтральному положенні і за максимального кута, кількість ступенів регулювання і вимоги до перевантажувальної здатності. Окремо розглядають умови транспортування, бо великі фазоповоротні трансформатори часто виходять за габарити звичайного силового апарата і їх доводиться ділити на кілька блоків. Параметри апарата погоджують з оператором системи передачі на основі розрахунків перетоків для різних режимів роботи мережі, включно з ремонтними схемами.
Технічні характеристики
| Напруга мережі | до 420 кВ |
|---|---|
| Прохідна потужність | до 1630 МВА |
| Кут зсуву фаз | до 70° |
Запит ціни та строку поставки
Hitachi Energy PST — фазоповоротні трансформатори до 1630 МВА, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка прохідна потужність фазоповоротного трансформатора?
До 1630 МВА для мереж напругою до 420 кВ.
Який максимальний кут зсуву фаз?
До 70°.
Навіщо в мережі фазоповоротний трансформатор?
Він керує перетоками потужності незалежно від генерації та запобігає перевантаженню паралельних ліній і кабелів.
