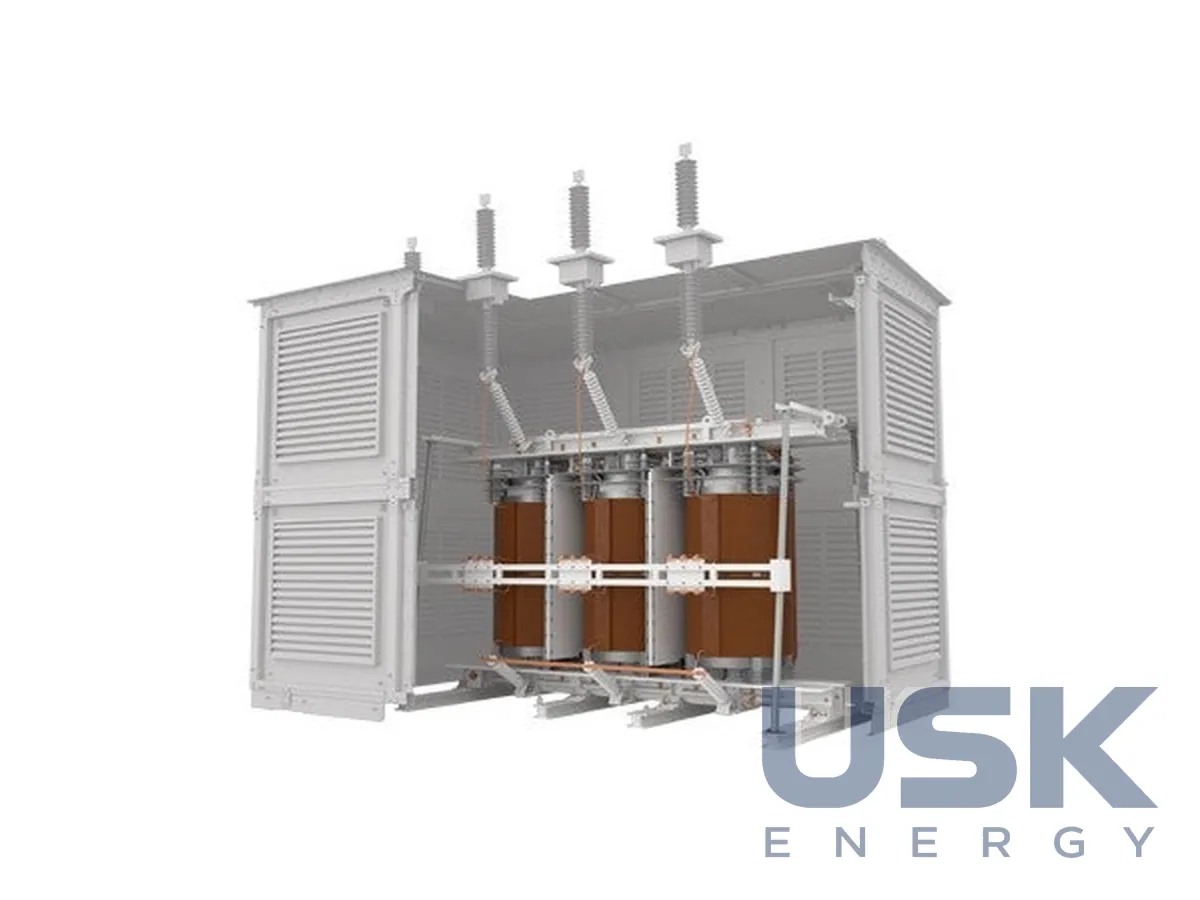

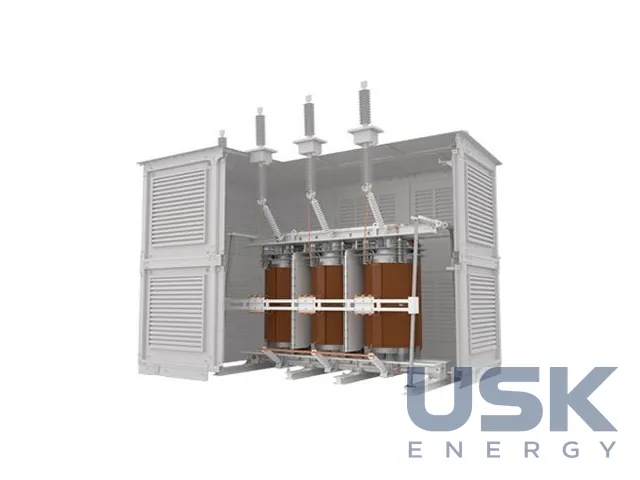

Hitachi Energy HiDry — сухі трансформатори 52 і 72,5 кВ до 63 МВА

Опис

Довгий час сухі трансформатори залишалися обладнанням розподільчих мереж і промисловості, з потужністю не більше 15 МВА і напругою не вище 36 кВ. Урбанізація і вимоги до безпеки змусили перенести безоливну технологію на рівень субпередачі. HiDry створено саме для цього. Трансформатори належать до класу субпередачі, ВН до 72,5 кВ, НН до 36 кВ, частота 50 або 60 Гц, потужність до 63 МВА, у трифазному або однофазному виконанні. Історія серії почалася в 1994 році з класу 52 кВ, а у 2010 році з'явився клас 72,5 кВ із сухим РПН. Виробник розробляє і клас 145 кВ, дослідні апарати якого витримали імпульсні випробування 550 кВ.

Такий трансформатор дає змогу подати вищу напругу безпосередньо в центр навантаження, тобто у підвал або сусідню будівлю великого споживача. Типові об'єкти включають міські підстанції, лікарні, торгові центри, хмарочоси, банки, офіси компаній, культурні центри і стадіони, а також електростанції, підземні майданчики і території поруч із річками, на островах чи в лісах. HiDry підходить для нових об'єктів і замість масляних трансформаторів під час реконструкції внутрішніх підстанцій. За площею основи він близький до масляного апарата, і паралельна робота з наявними масляними трансформаторами можлива.

Обмотки залито епоксидною смолою у вакуумі. Смола належить до термореактивних полімерів, тож за нагрівання вона не плавиться, а наповнювач з негорючого кремнезему поглинає тепло і знижує температуру горіння. Після припинення зовнішнього нагрівання розкладання смоли зупиняється. Клас пожежної поведінки F1 за IEC 60076-11 перевіряють на повній фазі трансформатора, з полум'ям етилового спирту під котушкою і нагрівальною панеллю потужністю 24 кВт. Нагрівостійкість ізоляції відповідає класу F або H, а великий перепад температури до навколишнього повітря поліпшує охолодження. Трансформатор має високу стійкість до КЗ, газу SF6 у ньому немає.

Вище за 36 кВ ізоляцію в повітрі доводиться розраховувати з урахуванням фізики газового розряду. Відстані зменшують за допомогою екранувальних кілець в обмотках, екранування частин осердя і кількох бар'єрів, що керують полем у повітрі. Апарати проходять імпульсні випробування 380 кВ, а рівень часткових розрядів нижчий за межу 10 пКл для сухих трансформаторів. Охолодження природне повітряне (AN), з додатковим обдуванням (ANAF) або з водяним теплообмінником (AFWF).

Сухий РПН встановлюється на запит і дає діапазон регулювання ±10 %, тож функціонально апарат не поступається масляному силовому трансформатору. Прикладом служить стадіон Arena Fonte Nova у Бразилії, збудований до 2014 року, де підстанція 69 кВ обладнана сухими трансформаторами 69 кВ / 25 МВА разом із КРУЕ. Під час підготовки проєкту визначають потужність і напруги, спосіб охолодження з урахуванням вентиляції приміщення, потребу в РПН і схему приєднання до розподільчого пристрою.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
