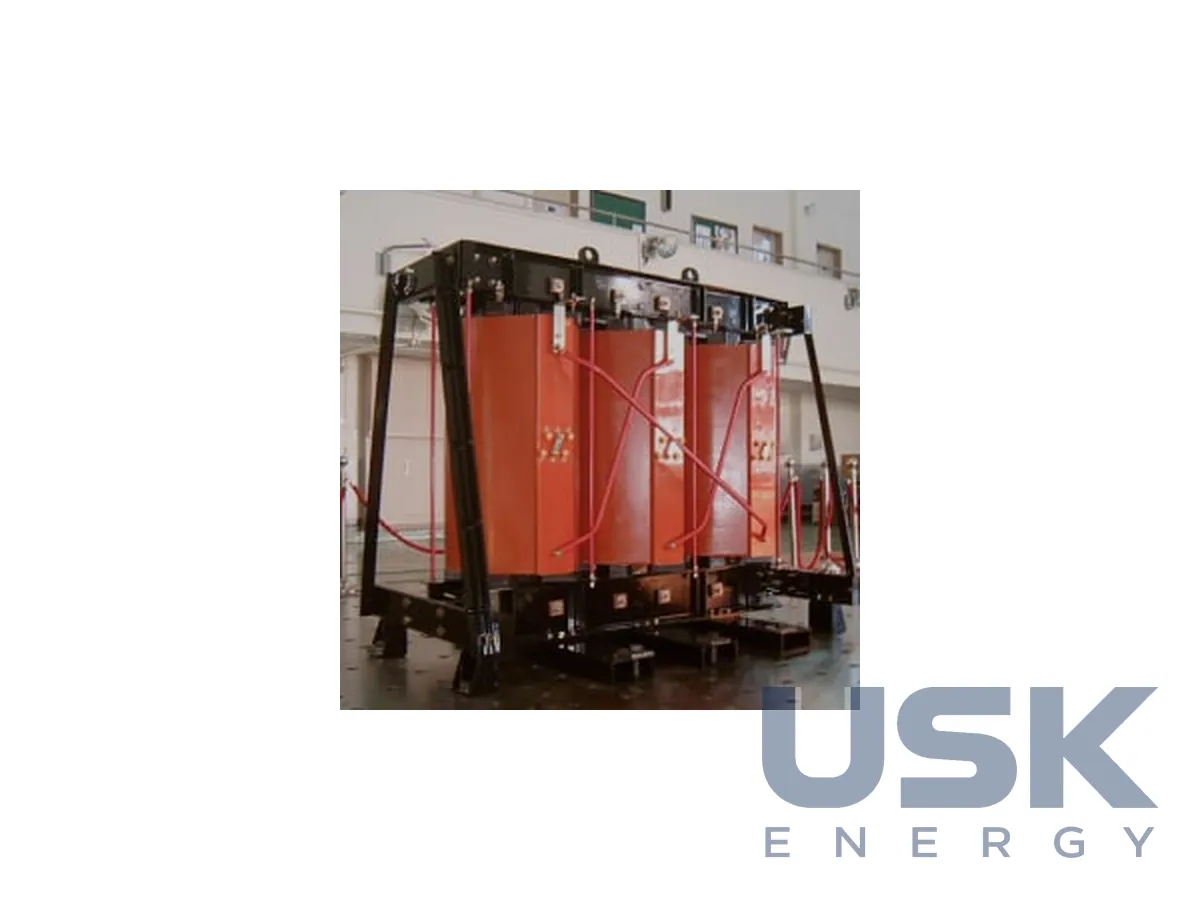

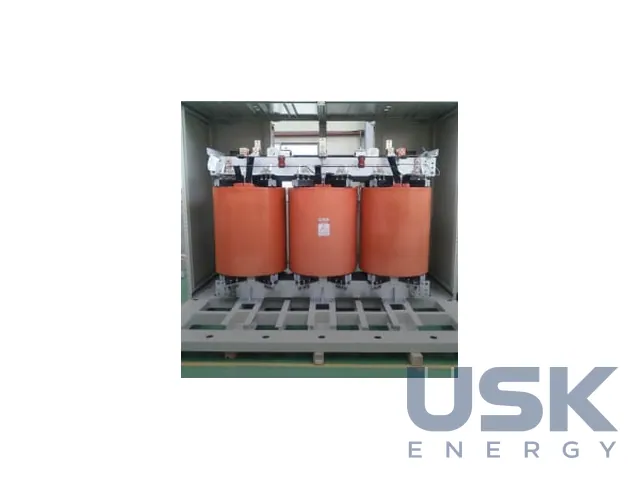

Hyosung Cast-resin Transformers — сухі трансформатори з литою ізоляцією до 36 кВ, 30 МВА
Hyosung Cast-resin Transformers, сухі трансформатори з литою епоксидною ізоляцією до 36 кВ і 30 МВА. Встановлюються на об'єктах із підвищеними вимогами до пожежної безпеки та безвідмовності роботи, мають низькі втрати й шум.
- Потужність
- до 30 МВА
- Напруга
- до 36 кВ
- Ізоляція
- епоксидна смола, вакуумна заливка; опційно клас H (180 °C)
- Класи
- C2 (тріщиностійкість), E2 (вологостійкість), F1 (вогнестійкість)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Hyosung Heavy Industries називає себе першою компанією в Кореї, яка освоїла сухі трансформатори з литою ізоляцією. Нинішня лінійка охоплює машини до 36 кВ і 30 МВА, які виготовляють під конкретні вимоги. Їх ставлять туди, де є обмеження щодо місця встановлення, де пожежна безпека на першому місці і де трансформатор має працювати у важкому середовищі. Серед таких замовників виробник називає напівпровідникову, автомобільну, сталеплавильну та нафтохімічну промисловість, де трансформатор часто стоїть просто в цеху поруч з технологічним обладнанням.
Обмотки заливаються епоксидною смолою у вакуумі, опційно застосовується ізоляція класу H (180 °C). Глибокий вакуум під час заливки прибирає повітряні включення, і лита обмотка добре протистоїть електродинамічним зусиллям, зовнішнім ударам і аномальній вібрації під час короткого замикання. Магнітопровід набирають з холоднокатаної анізотропної електротехнічної сталі найвищих марок, що дає низькі втрати й низький шум. За даними виробника заміна стандартної ізоляції на клас H підвищує очікуваний тепловий ресурс більш ніж утричі, тож клас H має сенс там, де трансформатор довго працює гарячим.
Трансформатори виконуються за класами C2 за тріщиностійкістю, E2 за вологостійкістю та F1 за вогнестійкістю. Ці класи Hyosung підтвердила спеціальними випробуваннями. На практиці вони означають, що лита обмотка не розтріскується під час різких змін температури, нормально працює при конденсації та сильному забрудненні і в пожежі обмежено горить, самозгасає й виділяє мало диму. Сейсмостійкість у картці вказана як магнітуда 8,0 (MMI). Для сейсмічних районів у лінійці є окреме сейсмостійке виконання.

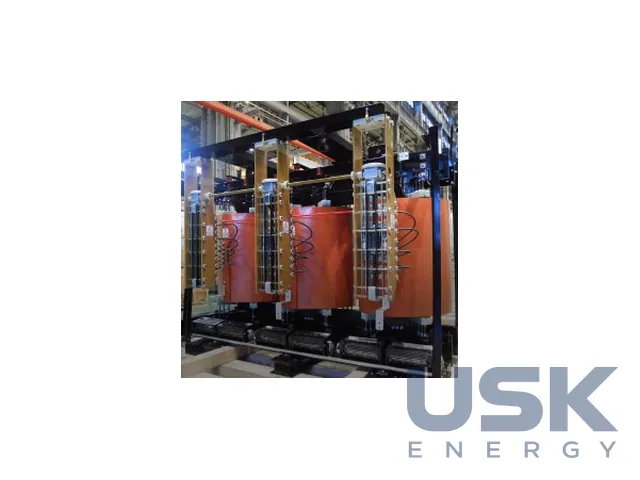

У лінійці сейсмостійкі трансформатори, зигзаг, з РПН, трансформатори збудження та автотрансформатори. Трансформатор зигзаг створює нейтраль у мережі без неї і обмежує струм замикання на землю. Литий трансформатор із РПН регулює напругу під навантаженням, що потрібно на промислових підстанціях з нестабільною мережею. Трансформатори збудження живлять системи збудження генераторів на електростанціях. Розробляючи литі трансформатори, Hyosung аналізує проблеми якості, які спричиняють гармоніки від телекомунікаційної та електронної апаратури, землетруси, удари блискавки та комутаційні перенапруги.
Серед поставок виробник наводить литі трансформатори 300 кВА та машини 22.0–6.6 кВ 21/25 МВА, а також литі трансформатори 6.6–0.44 кВ для Samsung Electronics. Системи менеджменту якості, безпеки та довкілля сертифіковані за ISO 9001/14001. Для запиту потрібні потужність, напруги, група з'єднання, потреба в РПН, клас ізоляції (стандартний чи H), умови встановлення, вимоги до сейсмостійкості та ступінь захисту кожуха, якщо трансформатор стоятиме поза електроприміщенням. Якщо в мережі багато гармонік від перетворювачів або імпульсних блоків живлення, це варто описати окремо, тоді запас за нагрівом закладуть у розрахунок обмоток одразу, а не виявлять уже в експлуатації.
Технічні характеристики
| Потужність | до 30 МВА |
|---|---|
| Напруга | до 36 кВ |
| Ізоляція | епоксидна смола, вакуумна заливка; опційно клас H (180 °C) |
| Класи | C2 (тріщиностійкість), E2 (вологостійкість), F1 (вогнестійкість) |
| Сейсмостійкість | магнітуда 8,0 (MMI) |
| Типи | сейсмостійкі, зигзаг, з РПН, збудження, автотрансформатори |
Запит ціни та строку поставки
Hyosung Cast-resin Transformers — сухі трансформатори з литою ізоляцією до 36 кВ, 30 МВА, Hyosung Heavy Industries. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка напруга та потужність у сухих трансформаторів Hyosung з литою ізоляцією?
До 36 кВ і до 30 МВА.
Які класи щодо довкілля та вогнестійкості в цих трансформаторів?
C2 щодо тріщиностійкості, E2 щодо вологостійкості та F1 щодо вогнестійкості. Опційно ізоляція класу H (180 °C).
Чи є сейсмостійке виконання?
Так, у картці сейсмостійкість вказана як магнітуда 8,0 (MMI).
