Hyosung GIS — КРУЕ високої напруги 72,5–800 кВ

Опис

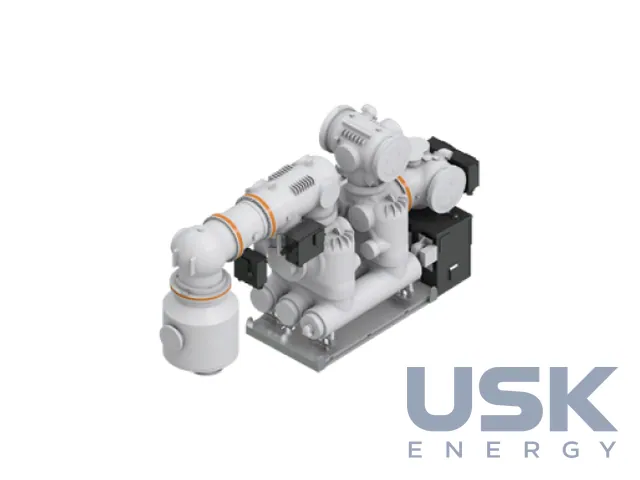

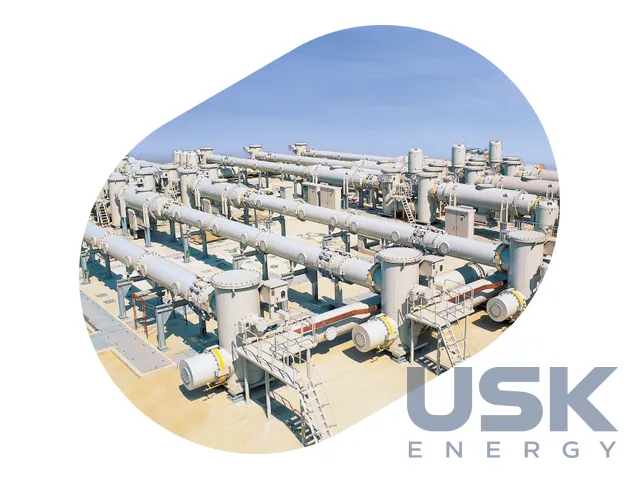

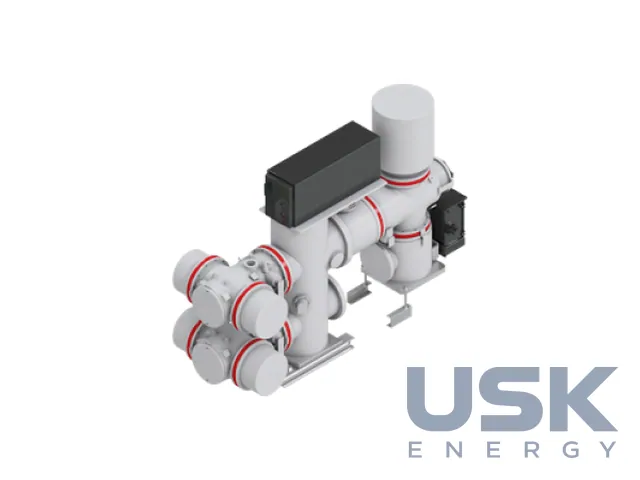

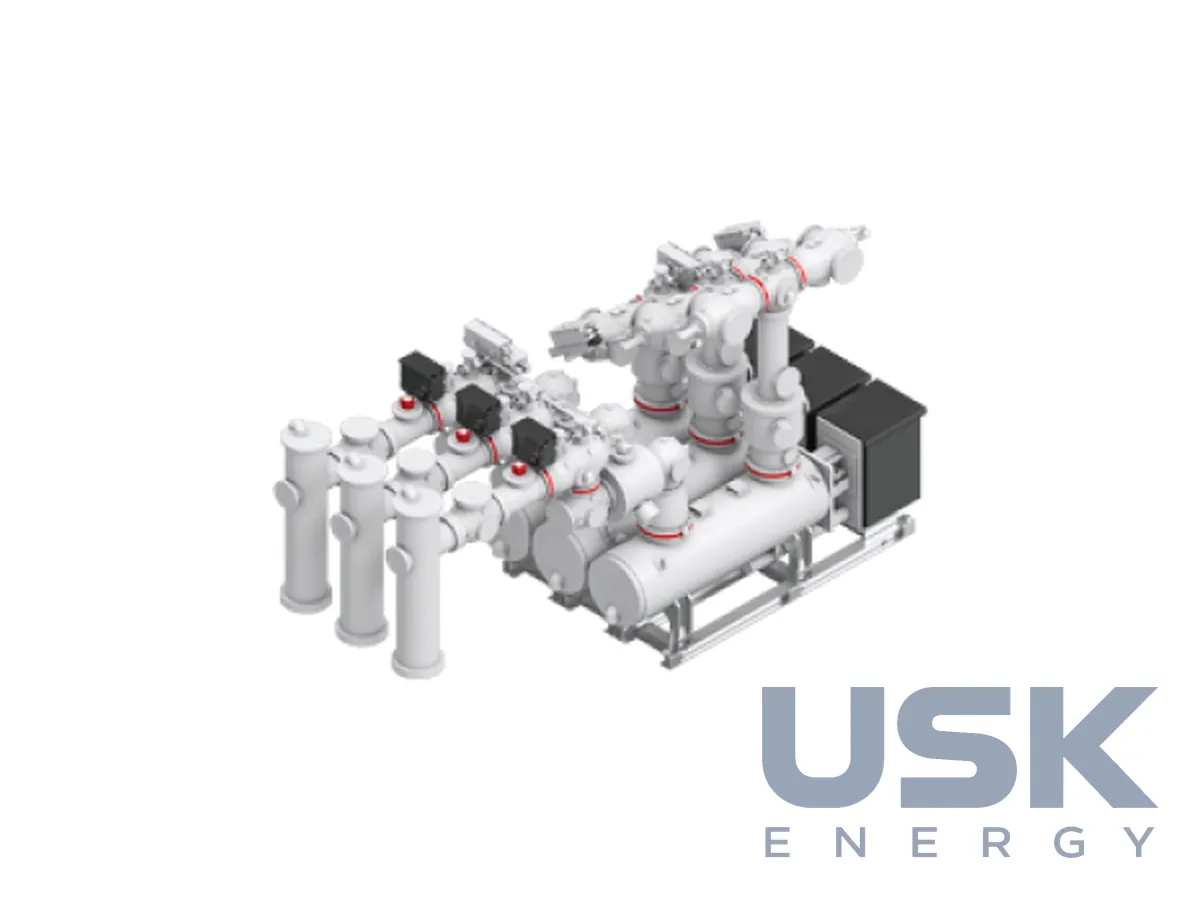

КРУЕ, тобто комплектний розподільчий пристрій з елегазовою ізоляцією, збирає все обладнання підстанції в заземлених металевих оболонках, заповнених SF6. Усередині стоять вимикач, роз'єднувачі, заземлювачі та периферійні апарати, зокрема ТС, ТН і обмежувачі перенапруг. За даними Hyosung така підстанція займає приблизно в 10-20 разів менше місця, ніж відкрите РУ з повітряною ізоляцією (1/10~1/20), тому КРУЕ ставлять у містах, усередині будівель, а також у забруднених і приморських районах, де ізоляція відкритого РУ швидко забруднюється сіллю та пилом.

Ряд номінальних напруг включає 72,5, 145, 170, 245/300, 362, 420, 550 і 800 кВ, тобто від мереж високої до надвисокої напруги. Струм вимкнення становить 20–80 кА, номінальний струм до 8000 А, частота 50/60 Гц. Історія напрямку почалася в 1978 році з елегазового вимикача 170 кВ, а в 1999 році Hyosung першою у світі виготовила КРУЕ 800 кВ з двома розривами на полюс. Нині обладнання класу до 800 кВ працює більш ніж у 40 країнах, у компанії близько 300 замовників. Комірка класу 145 кВ має ширину 800 мм, що виробник називає найменшим розміром у галузі.

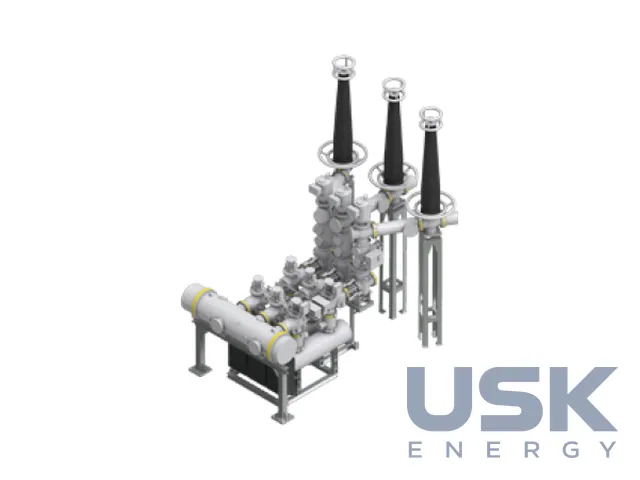

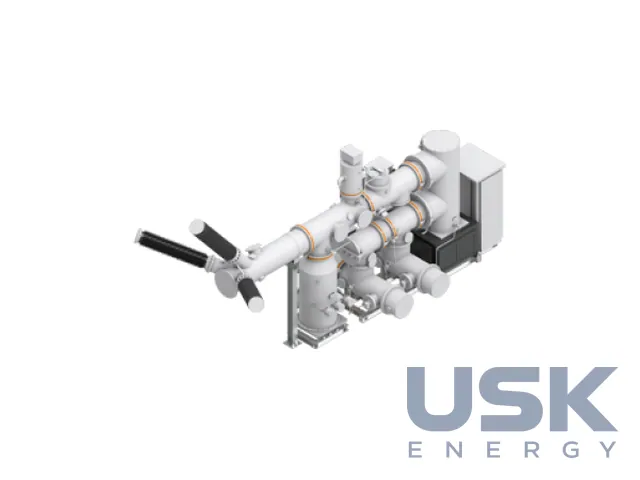

Конструкцію опрацьовують розрахунками. Процеси гасіння дуги при вимиканні малих ємнісних струмів ліній і великих струмів КЗ аналізують у програмах Phoenics і Fluent за зміною густини SF6. Електричне поле в усіх частинах, включно зі шинами та ізоляторами, рахують тривимірно, механіку оболонок і провідників перевіряють структурним аналізом, а саму комірку й підстанцію моделюють у Solid Edge. Збірні шини до 362 кВ здебільшого виконані в спільному трифазному баку, що зменшує кількість деталей і строк монтажу. Провідники з'єднуються тюльпанними контактами під час складання і компенсують температурне видовження. Приєднання до трансформатора виконується за IEC 61639, є також вводи газ-повітря.

Вимикачі мають клас механічної зносостійкості M2 і клас C2 щодо комутації ємнісних струмів. Витік газу становить менше 0,1 % на рік. Для класу 170 кВ є екологічне виконання на суміші Novec 4710 + CO2, яке, за даними виробника, знижує викиди парникових газів більш ніж на 99%. Для ринку корейських залізниць Hyosung пропонує окреме виконання з двофазним вимиканням. Система превентивної діагностики фіксує UHF-сигнали часткових розрядів усередині КРУЕ та визначає їх причину й місце, стежить за повним струмом витоку ОПН і його 3-ю гармонікою, а густину SF6 у кожному газовому відсіку контролюють денсиметри.

Обладнання випробуване в лабораторіях KERI, CESI і KEMA, система якості відповідає ISO 9001. Референції охоплюють КРУЕ 800 кВ 50 кА 8000 А у Кореї, 800 кВ 50 кА 4000 А для PGCIL в Індії, 420 кВ 63 кА 4000 А у Саудівській Аравії, 170 кВ 50 кА 4000 А для Samsung Electronics та 145 кВ 40 кА 3150 А для мереж Малайзії та Сінгапуру. Для запиту потрібні однолінійна схема, клас напруги, струми, схема шин і вимоги до моніторингу.
