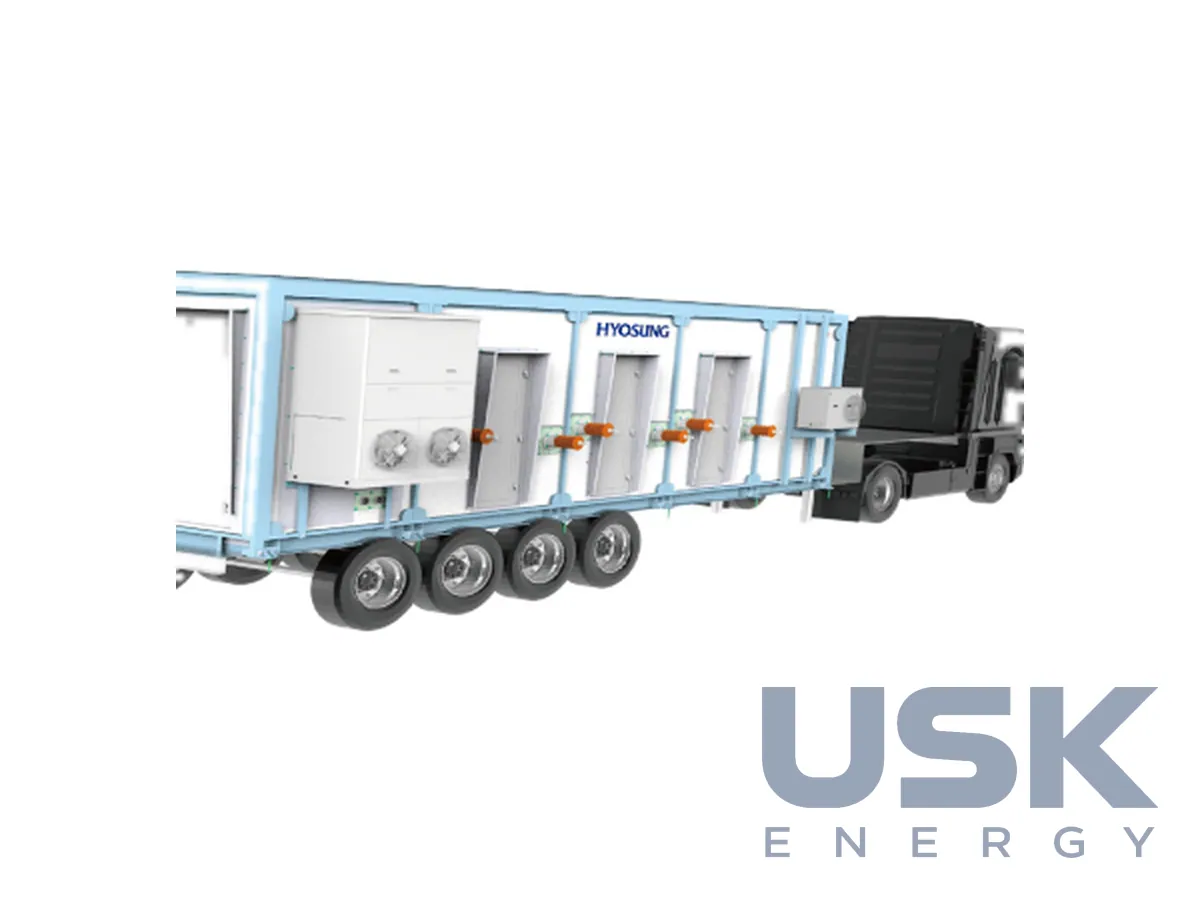

Hyosung HMS-S — мобільний STATCOM до ±60 МВАр
Пересувний статичний компенсатор Hyosung HMS-S видає реактивну потужність до ±30 або ±60 МВАр залежно від моделі. Номінальна напруга 8, 16,7 або 12 кВ, номінальний струм 1500–2000 А. Застосовується для підвищення стійкості мереж із ВДЕ.
- Моделі
- HMS-S30, HMS-S60-1, HMS-S60-2
- Потужність
- до ±30 / ±60 МВАр
- Номінальна напруга
- 8 / 16,7 / 12 кВ
- BIL
- 95 / 145 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Hyosung HMS-S, це статичний компенсатор реактивної потужності STATCOM у пересувному виконанні. Мережі сьогодні перебудовуються під приєднання ВДЕ, і в окремих вузлах через це падає стійкість напруги. Мобільний STATCOM ставлять туди, де потрібна підтримка за реактивною потужністю, а коли умови в мережі зміняться, його переставляють в інший вузол. Саме можливість повторно використати один апарат на різних ділянках мережі виробник називає головною перевагою мобільного формату.
У лінійку входять моделі HMS-S30, HMS-S60-1 та HMS-S60-2. Перша видає реактивну потужність до ±30 МВАр, дві інші до ±60 МВАр. Номінальна напруга за моделями становить 8, 16,7 або 12 кВ, номінальний струм 1500–2000 А, рівень ізоляції BIL 95 і 145 кВ. До мережі ВН компенсатор приєднується через трансформатор, тож ці напруги стосуються сторони перетворювача. Такий формат зручний там, де потреба в компенсації в конкретному вузлі змінюється разом із приєднанням нових ВДЕ.
Технологічна основа спільна зі стаціонарними STATCOM Hyosung, про які розповідає брошура SMART Q. Основні вузли там такі: два комплекти інверторів, батарея конденсаторів постійного струму, трансформатор, система охолодження та система керування і захисту. Класична схема складається з трирівневих інверторів на IGCT. Два однакові 12-пульсні трирівневі інвертори працюють на спільну батарею конденсаторів і через трансформатор STATCOM утворюють 24-пульсну схему з нейтралізацією гармонік. Новіші установки будують на модульному багаторівневому перетворювачі MMC, де базовим елементом служить субмодуль із силовим модулем і конденсатором. Які саме рішення застосовано в мобільних моделях, варто уточнювати в специфікації.
Ефект STATCOM видно на прикладі острова Чеджу, де Hyosung у 2011 році встановила два компенсатори ±50 МВАр на підстанціях 154 кВ. Пікове навантаження острова 759 МВт, його живлять дві лінії HVDC LCC, власна генерація та ВЕС. За моделюванням у PSCAD/EMTDC після відключення теплової станції статичний тиристорний компенсатор дає просідання напруги 0.35 в.о. протягом 0.3 с, а STATCOM лише 0.25 в.о. протягом 0.1 с. Серед інших поставок компанії STATCOM 345 кВ ±400 Мвар для KEPCO, ±120 Мвар на 230 кВ для ETESA в Панамі, 400 кВ ±100 Мвар для PGCIL в Індії і компенсатор 22.9 кВ ± 10 Мвар у контейнері.
Для запиту на мобільний STATCOM потрібні напруга вузла приєднання, потрібний діапазон реактивної потужності, потужність КЗ мережі, характер задачі (підтримка напруги, демпфування коливань, допомога ВЕС чи СЕС у виконанні вимог мережі), а також перелік вузлів, між якими апарат переїжджатиме, і умови доступу до них. Якщо в мережі вже працюють інші пристрої FACTS, їх параметри теж знадобляться для узгодження систем керування.
Технічні характеристики
| Моделі | HMS-S30, HMS-S60-1, HMS-S60-2 |
|---|---|
| Потужність | до ±30 / ±60 МВАр |
| Номінальна напруга | 8 / 16,7 / 12 кВ |
| BIL | 95 / 145 кВ |
| Номінальний струм | 1500–2000 А |
Запит ціни та строку поставки
Hyosung HMS-S — мобільний STATCOM до ±60 МВАр, Hyosung Heavy Industries. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 90 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 95 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку реактивну потужність видає HMS-S?
Модель HMS-S30 до ±30 МВАр, моделі HMS-S60-1 і HMS-S60-2 до ±60 МВАр.
На яку напругу підключається компенсатор?
Номінальна напруга 8, 16,7 або 12 кВ, рівень ізоляції BIL 95 або 145 кВ. Номінальний струм 1500–2000 А.
Навіщо STATCOM виконаний мобільним?
Його можна переставляти між вузлами мережі й ставити туди, де потрібно підвищити стійкість мережі з ВДЕ.
