Arteche — конденсаторні батареї СН для встановлення на опорі

Опис

Конденсаторні батареї Arteche для встановлення на опорі ставлять просто на розподільних лініях середньої напруги, ближче до того навантаження, яке споживає реактивну потужність. Двигуни насосних станцій, сільськогосподарських і невеликих промислових підприємств, трансформатори з малим завантаженням беруть із мережі крім активного струму ще й реактивний. Цей реактивний струм іде всім фідером від живильної підстанції, нагріває проводи й трансформатори та створює спад напруги, особливо на дальніх ділянках лінії.

Виробник зазначає, що коефіцієнт потужності й рівень напруги на фідері погіршують не самі індуктивні навантаження. Впливають і збільшення довжини лінії, коли до фідера з часом приєднують нові ділянки, і наявність розподіленої генерації, яка змінює потоки потужності та профіль напруги. Батарея, встановлена в середині або в кінці фідера, віддає реактивну потужність на місці. Компенсація біля споживача розвантажує фідер СН за реактивним струмом, знижує втрати й підтримує рівень напруги на віддалених ділянках. За формулюванням Arteche такі батареї дають простий і конкурентний спосіб поліпшити якість обслуговування, підтримати напругу та підвищити стійкість системи електропостачання.

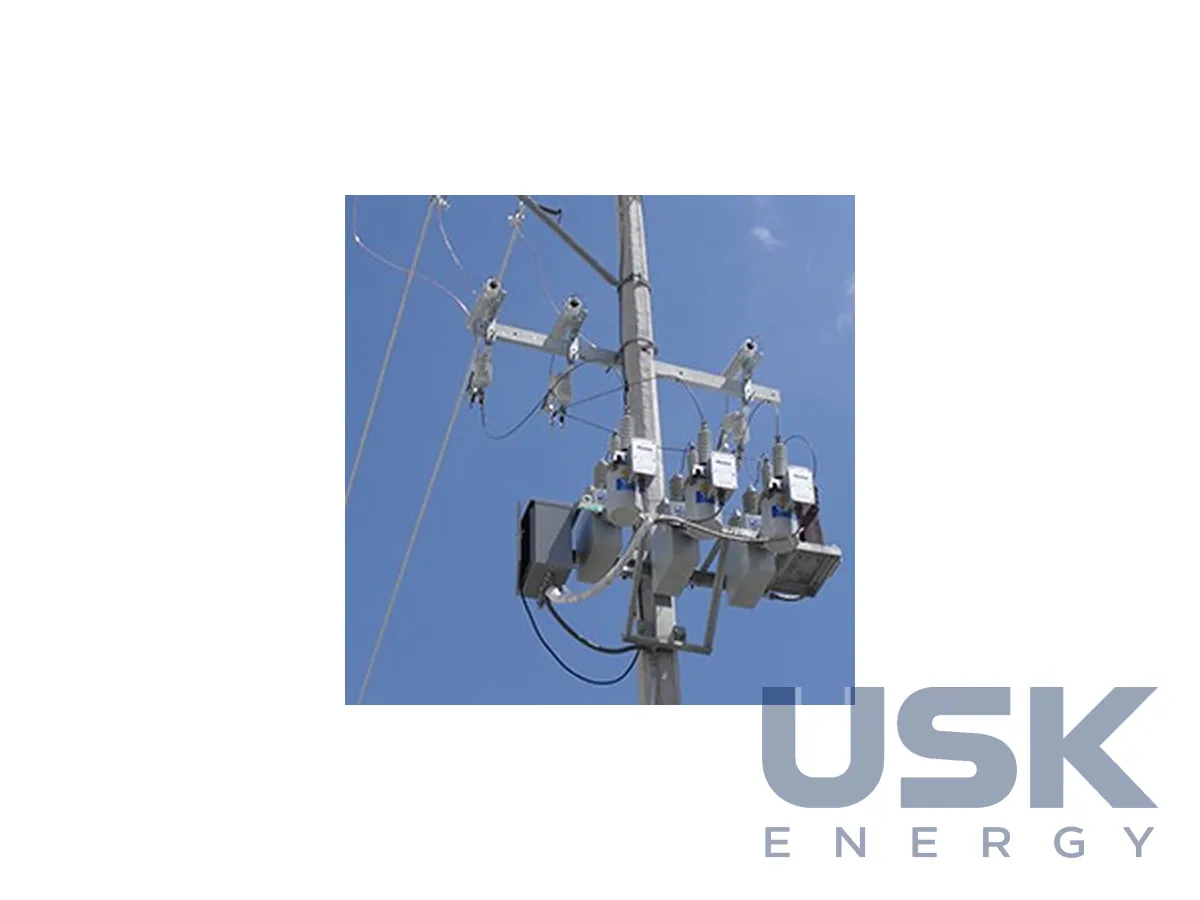

Батарея монтується безпосередньо на опорі ПЛ, окремий майданчик чи будівля не потрібні. На опорі розміщуються конденсаторні блоки на спільній рамі, комутаційні апарати, запобіжники для захисту конденсаторів, розрядники та, при автоматичному керуванні, шафа контролера. Батарея може бути нерегульованою, коли вона постійно ввімкнена й компенсує базову частину реактивного навантаження, або перемикуваною, коли контролер вмикає та вимикає її за часом доби, напругою, струмом або реактивною потужністю. Перемикуваний варіант потрібен там, де вночі навантаження падає і постійно ввімкнена батарея підняла б напругу вище допустимої.

Місце встановлення й потужність батареї обирають за розрахунком режимів фідера. Зазвичай спираються на вимірювання навантаження й напруги в різних точках лінії, на дані про розподілену генерацію та на вимоги до рівня напруги у споживачів. Батарею завеликої потужності ставити не можна, інакше в години малого навантаження фідер буде перекомпенсовано. За наявності на лінії потужних перетворювачів перевіряють і можливість резонансу на вищих гармоніках. Arteche публікує технічні статті про основні поняття якості електроенергії за IEEE-519, корисні для такої оцінки.

Під час замовлення зазначають номінальну напругу мережі, потрібну потужність батареї, тип керування (нерегульована або перемикувана), критерій перемикання, тип і конструкцію опори, кліматичні умови та вимоги до зв’язку з диспетчерським пунктом. В експлуатації батарею оглядають під час обходів лінії, перевіряють стан запобіжників, відсутність здуття корпусів конденсаторів і роботу контролера. Перед роботами на батареї після відключення витримують час розряду конденсаторів і накладають заземлення. Конденсатор із пошкодженим розрядним резистором може довго зберігати небезпечний заряд, тому перед дотиком виводи закорочують на землю штангою.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
