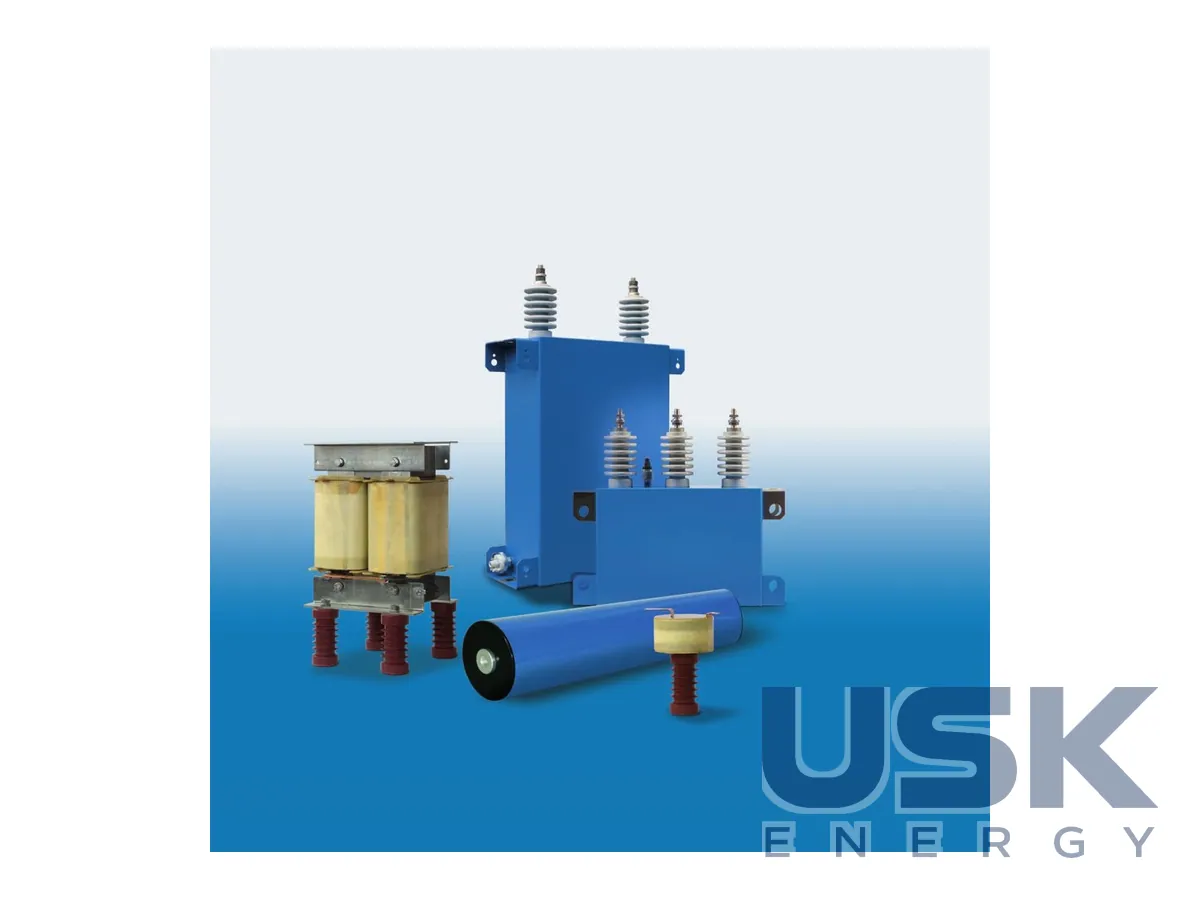

ELECTRONICON FKD-MV — реактори фільтрові (антирезонансні) СН 75–1500 квар, до 10 кВ
FKD-MV від ELECTRONICON належать до фільтрових антирезонансних реакторів для конденсаторних установок середньої напруги до 10 кВ з потужністю ступеня 75–1500 квар. Вони захищають конденсатори від резонансу з індуктивністю мережі та знижують гармоніки.
- Номінальна напруга мережі
- до 10 кВ
- Потужність ступеня
- 75–1500 квар
- Конструкція
- комплект із трьох однофазних реакторів, алюмінієва обмотка на сталевому осерді
- Застосування
- у парі з конденсаторами MSD
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Гармоніки в мережі залишаються однією з головних проблем компенсації реактивної потужності, причому як на низькій, так і на середній та високій напрузі. У мережах середньої напруги конденсаторна батарея разом з індуктивністю мережі утворює резонансний контур, і якщо його частота збігається з однією з гармонік, струм через конденсатори різко зростає. Фільтрові реактори FKD-MV ставлять послідовно з конденсаторами, щоб відстроїти ступінь від резонансу. Вони захищають конденсатори від руйнівних резонансів і заодно зменшують загальне навантаження мережі гармоніками.
З FKD-MV компанія ELECTRONICON переносить свій досвід виготовлення реакторів у мережі середньої напруги до 10 кВ. Реактори мають малі втрати, обмотка виконана з алюмінію на сталевому осерді. Підключення робиться мідними пластинами, міцно з'єднаними з обмоткою. Потужність ступеня становить від 75 до 1500 квар. Реактори оптимізовані для роботи з сухими конденсаторами MSD того ж виробника, і в каталозі для кожного типу реактора вказано відповідну комбінацію конденсаторів E90.
Позначення типу читається просто. Наприклад, FKD-MV 300/3-10-50-Dla-7% означає реактор для ступеня 300 квар, трифазний комплект, мережа 10 кВ, частота 50 Гц, коефіцієнт розстроювання 7%. Ряд у каталозі йде від FKD-MV 75/3-6-50-Dla-7% і FKD-MV 100/3-6-50-Dla-7% до варіантів на 1500 квар для різних напруг мережі. До одного реактора підбирається кілька конденсаторів, наприклад два або три блоки E90 залежно від потужності ступеня.
Головна конструктивна особливість полягає в тому, що замість одного великого трифазного реактора кожен FKD-MV складається з комплекту трьох компактних однофазних блоків. Так їх легше вантажити, монтувати й обслуговувати, а розміщення в шафі можна гнучко компонувати під наявне місце. Найбільше це дає в мережах з несиметричним навантаженням або несиметричними гармоніками. У трифазному реакторі зі спільним осердям несиметричний магнітний потік формує різні індуктивності фаз, а це може призводити до резонансних явищ і значного додаткового навантаження на конденсатори і сам реактор. Окремі однофазні котушки цього ефекту не мають.
Однофазне компонування корисне і в експлуатації. Блоки однакові, тож у разі пошкодження однієї фази замінюють один блок, а не весь реактор, і резерв на складі займає менше місця. Малі втрати в алюмінієвій обмотці зменшують нагрів шафи конденсаторної установки, що важливо для закритих установок КРМ з обмеженою вентиляцією. Реактори можна розставити по висоті або в ряд, залежно від того, як скомпоновано шафу.
Для підбору реактора потрібні номінальна напруга мережі, потужність ступеня КРМ, спектр гармонік на шинах і бажаний коефіцієнт розстроювання. Разом з конденсаторами MSD реактори FKD-MV утворюють узгоджений комплект для конденсаторних установок СН промислових мереж і підстанцій.
Технічні характеристики
| Номінальна напруга мережі | до 10 кВ |
|---|---|
| Потужність ступеня | 75–1500 квар |
| Конструкція | комплект із трьох однофазних реакторів, алюмінієва обмотка на сталевому осерді |
| Застосування | у парі з конденсаторами MSD |
Запит ціни та строку поставки
ELECTRONICON FKD-MV — реактори фільтрові (антирезонансні) СН 75–1500 квар, до 10 кВ, ELECTRONICON. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для якої напруги та потужності ступеня призначені реактори FKD-MV?
Для мереж з номінальною напругою до 10 кВ і ступенів КРМ потужністю 75–1500 квар.
Яка конструкція реактора?
Комплект із трьох однофазних реакторів з алюмінієвою обмоткою на сталевому осерді.
З якими конденсаторами працюють FKD-MV?
Реактори підбираються в парі з сухими конденсаторами СН MSD від ELECTRONICON.
