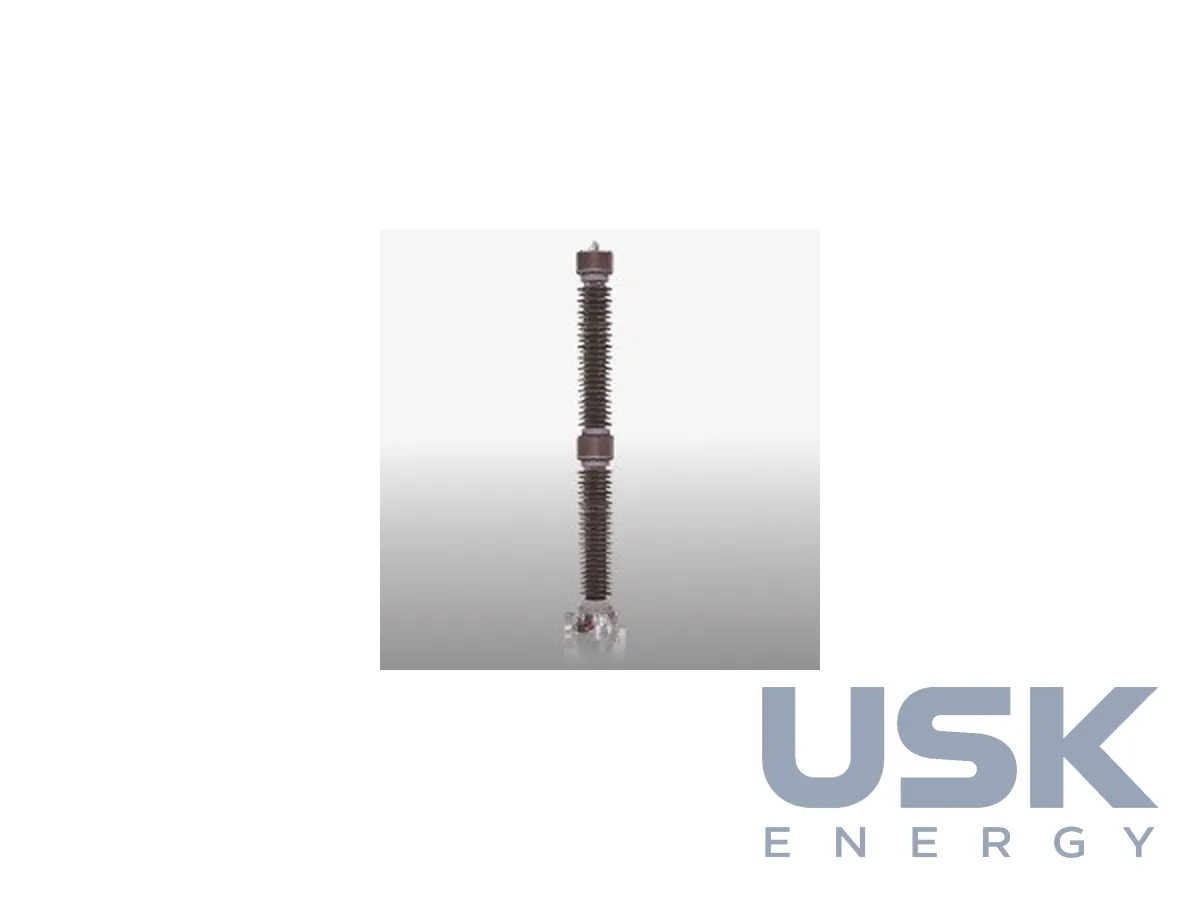

Arteche DDN/DFN — конденсатор зв'язку до 800 кВ

Опис

Конденсатор зв’язку серії DDN/DFN потрібен там, де по лінії електропередачі організовано високочастотний канал. Фазним проводом ПЛ, крім струму промислової частоти, передають сигнали телефонного зв’язку, телезахисту, телемеханіки та команди протиаварійної автоматики. Щоб підключити до проводу апаратуру, розраховану на низьку напругу, потрібен елемент, який для сигналу високої частоти майже прозорий, а для напруги промислової частоти має великий опір. Цю роль і виконує конденсатор зв’язку. Серія Arteche розрахована на лінії до 800 кВ. На магістральних лініях канали ВЧ-зв’язку досі служать резервом оптичним лініям, а на багатьох лініях лишаються основним каналом передачі команд захисту, тому конденсатори зв’язку ставлять і під час нового будівництва, і при заміні апаратів, що відслужили.

Конструктивно апарат зібрано з послідовно з’єднаних конденсаторних секцій, укладених в ізоляційну покришку. Ізоляція оливо-паперова, конденсатор герметичний і не сполучається з атмосферою, тому волога й повітря в оливу не потрапляють, а доливання в експлуатації не потрібне. Покришка порцелянова або полімерна, на вибір замовника. Порцеляна звична для експлуатації й добре переносить ультрафіолет, полімер легший, менше б’ється під час транспортування й краще поводиться в забрудненій атмосфері та за сейсмічних навантажень. Унизу апарата розміщено вивід, до якого підключається фільтр приєднання ВЧ-апаратури.

Ємність підбирають під параметри ВЧ-каналу та клас напруги лінії до 800 кВ. Що більша ємність, то нижчий опір конденсатора для сигналу й то ширша смуга частот, у якій канал працює з прийнятним загасанням. Зі зростанням номінальної напруги зростають кількість секцій, висота й маса апарата, тому ємність на вищому класі напруги погоджують із проєктувальником зв’язку, а не беруть за замовчуванням. Arteche випускає серію з різними значеннями ємності, і це дає проєктувальнику свободу під час розрахунку ВЧ-тракту.

Як опцію на вершині конденсатора встановлюють ВЧ-загороджувач. Це котушка індуктивності, увімкнена послідовно в провід лінії між точкою приєднання та шинами підстанції. Для струму промислової частоти вона майже не створює опору, а для ВЧ-сигналу стає перешкодою. Загороджувач не дає сигналу піти на шини підстанції, губитися в сусідніх приєднаннях і заважати іншим каналам. Якщо загороджувач стоїть на вершині конденсатора, окрема опора під нього на ВРП не потрібна, і комірка виходить компактнішою.

Від ємнісного трансформатора напруги серії DDB/DFK конденсатор зв’язку відрізняється відсутністю електромагнітного блока, тому він не дає вторинної напруги для обліку та захисту. Якщо на приєднанні потрібні і канал зв’язку, і вимірювання напруги, зазвичай ставлять ЄТН. Якщо ТН уже є або вимірювання вирішено іншим способом, достатньо конденсатора зв’язку. Під час замовлення зазначають номінальну напругу лінії, потрібну ємність, тип покришки, довжину шляху витоку, а при замовленні із загороджувачем його індуктивність, номінальний струм і масу. В експлуатації періодично перевіряють зовнішній стан покришки, контакт ВЧ-виводу та заземлення.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
