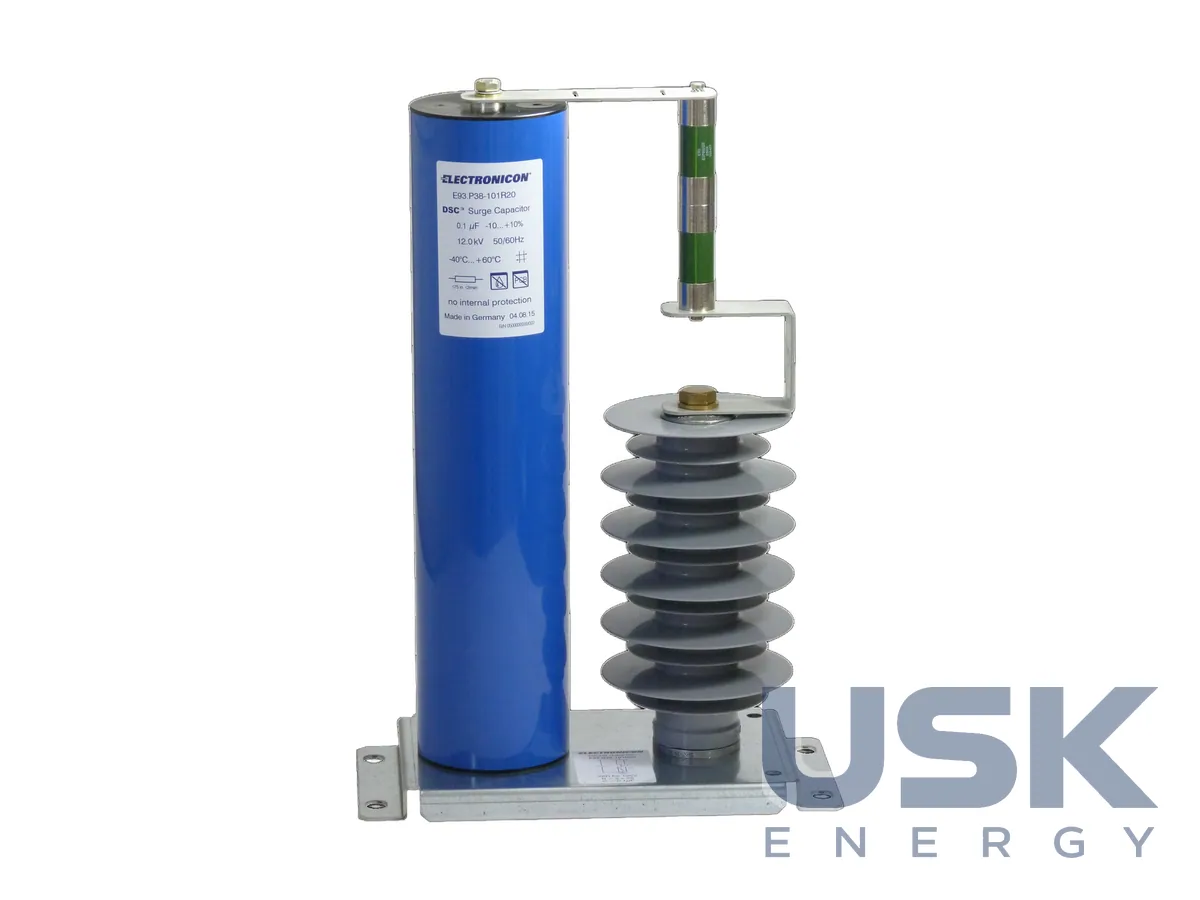

ELECTRONICON E93 DSC — конденсатори захисту від перенапруг сухі для ВН двигунів і трансформаторів
E93 DSC від ELECTRONICON належать до сухих конденсаторів захисту високовольтних двигунів і трансформаторів від крутих фронтів грозових та комутаційних перенапруг. Виробник називає їх першими у світі конденсаторами захисту від перенапруг із самовідновлюваним діелектриком.
- Призначення
- захист високовольтних двигунів і трансформаторів від крутих фронтів грозових і комутаційних перенапруг
- Діелектрик
- самовідновлюваний, без часткових розрядів
- Заповнення
- тверда смола, без металевого корпусу
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Конденсатори захисту від перенапруг ставлять на високовольтних двигунах і трансформаторах, щоб захистити їх від процесів з крутими фронтами, тобто від грозових і комутаційних імпульсів. Ємність, підключена між фазою і землею біля вводів апарата, розтягує фронт хвилі, що набігає, і знижує навантаження на міжвиткову ізоляцію обмотки. Класично такі конденсатори виготовляють за технологією ALLFILM у металевому корпусі з оливою. ELECTRONICON пішла іншим шляхом і зробила E93 DSC сухими.
Принцип компанії полягає в тому, щоб, де можливо, відмовлятися від рідких заповнювачів. Тому всередині E93 DSC замість звичайної оливи тверда смола, а традиційного металевого корпусу немає взагалі. Виробник прямо пише, що ці конденсатори виглядають інакше, ніж звичний конденсатор захисту, і так само інакше влаштовані.
Такий захист особливо потрібна двигунам, які комутуються вакуумними вимикачами або живляться довгими кабельними лініями, бо там комутаційні імпульси мають особливо крутий фронт. Конденсатор встановлюють якомога ближче до виводів захищуваного апарата, зазвичай разом з ОПН. Обмежувач зрізає амплітуду перенапруги, а конденсатор зменшує крутизну фронту, і разом вони захищають і головну, і міжвиткову ізоляцію обмотки. Суха конструкція має великі повітряні та ізоляційні проміжки, які замінюють ізоляцію, яку в оливонаповненому апараті створює рідина.
Головна відмінність полягає в діелектрику. ELECTRONICON називає E93 DSC першим у світі конденсатором захисту від перенапруг за самовідновлюваною технологією. В оливонаповненому конденсаторі ALLFILM пробій діелектрика неминуче призводить до відмови. У E93 DSC самовідновлюваний діелектрик одразу ізолює місце пробою, і конденсатор працює далі так само, як до пробою. У поєднанні з конструкцією без часткових розрядів це, за даними виробника, дає дуже довгий строк служби і високу експлуатаційну безпеку.
Для експлуатації важливо кілька практичних наслідків. Немає оливи, тож немає ризику витоку і немає горючої рідини поруч з двигуном чи в камері трансформатора. Немає металевого корпусу, який треба заземлювати і захищати від корозії. Часткових розрядів немає за конструкцією, тому старіння ізоляції від них не накопичується. Пробій окремої ділянки діелектрика не виводить конденсатор з ладу, отже, захист двигуна не зникає непомітно після першого ж серйозного імпульсу.
E93 DSC входить у програму ELECTRONICON поряд з конденсаторами для компенсації реактивної потужності, фільтровими реакторами, конденсаторами для силової електроніки, освітлення та двигунів. Конкретне виконання підбирається за номінальною напругою і схемою захищуваного апарата, а розміри та ємність визначаються за каталогом виробника. Під час заміни старих оливонаповнених конденсаторів захисту на E93 DSC варто перевірити місце встановлення та приєднання, бо форма сухого конденсатора відрізняється від звичного металевого корпусу, а кріплення і підведення провідників можуть потребувати іншого розміщення.
Технічні характеристики
| Призначення | захист високовольтних двигунів і трансформаторів від крутих фронтів грозових і комутаційних перенапруг |
|---|---|
| Діелектрик | самовідновлюваний, без часткових розрядів |
| Заповнення | тверда смола, без металевого корпусу |
Запит ціни та строку поставки
ELECTRONICON E93 DSC — конденсатори захисту від перенапруг сухі для ВН двигунів і трансформаторів, ELECTRONICON. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Від чого захищають конденсатори E93 DSC?
Від крутих фронтів грозових і комутаційних перенапруг на високовольтних двигунах і трансформаторах.
Чим E93 DSC відрізняються від оливонаповнених конденсаторів?
Вони сухі, заповнені твердою смолою, без металевого корпусу і мають самовідновлюваний діелектрик. Ставляться замість оливонаповнених ALLFILM-конденсаторів.
Чи є в діелектрику часткові розряди?
Ні, діелектрик самовідновлюваний і працює без часткових розрядів.
