Шунтові конденсаторні батареї та фільтри гармонік відкритого виконання Arteche проєктує під конкретний проєкт, а не обирає з каталогу. Верхня межа за напругою становить 245 кВ. Для кожної установки окремо визначають потребу в реактивній потужності, схему захисту та стратегію придушення гармонік. Такі батареї ставлять на підстанціях мережевих компаній, на майданчиках ВЕС і СЕС, на гірничодобувних і металургійних підприємствах, на газопереробних комплексах і великих комерційних об’єктах.

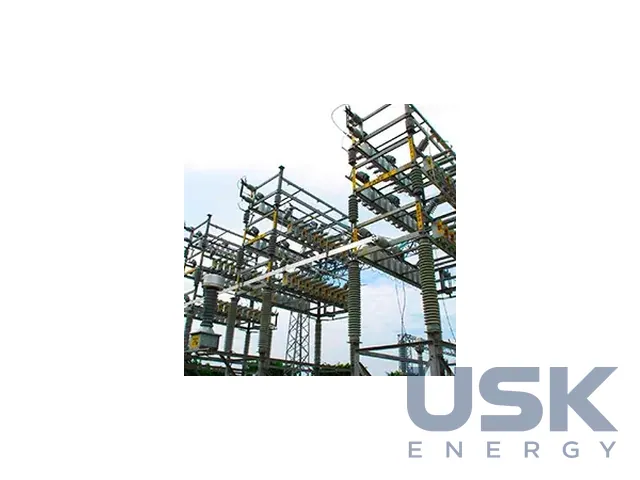

Конденсатори монтуються на металоконструкціях з гарячеоцинкованої сталі або алюмінію. Конструкція відкрита (open rack). Конденсаторні блоки зібрано в яруси на ізольованих стійках, а з’єднання, захисні запобіжники, струмообмежувальні реактори й трансформатори струму небалансу розміщуються на тій самій рамі. За характеристиками виробника доступне внутрішнє та зовнішнє виконання, установку можна розмістити на відкритому майданчику підстанції або в приміщенні. Відкрита рама зручна для великих потужностей і високих напруг, де закрита шафа вийшла б надто великою, а огляд і заміна окремих конденсаторів на ній простіші.

Батарея виконує кілька завдань. Головне полягає в компенсації реактивної потужності, яку споживають двигуни, трансформатори та протяжні лінії. З нею знижуються втрати в мережі, розвантажуються трансформатори й лінії за струмом і підтримується рівень напруги. На об’єктах генерації батарея допомагає виконати вимоги мережевої компанії щодо коефіцієнта потужності в точці приєднання. Установку зазвичай розбивають на ступені, які вмикаються в міру зростання навантаження. Arteche наводить у прикладах батарею 34 кВ потужністю 30 МВАр з 4 ступенів для вітрової електростанції в Канаді.

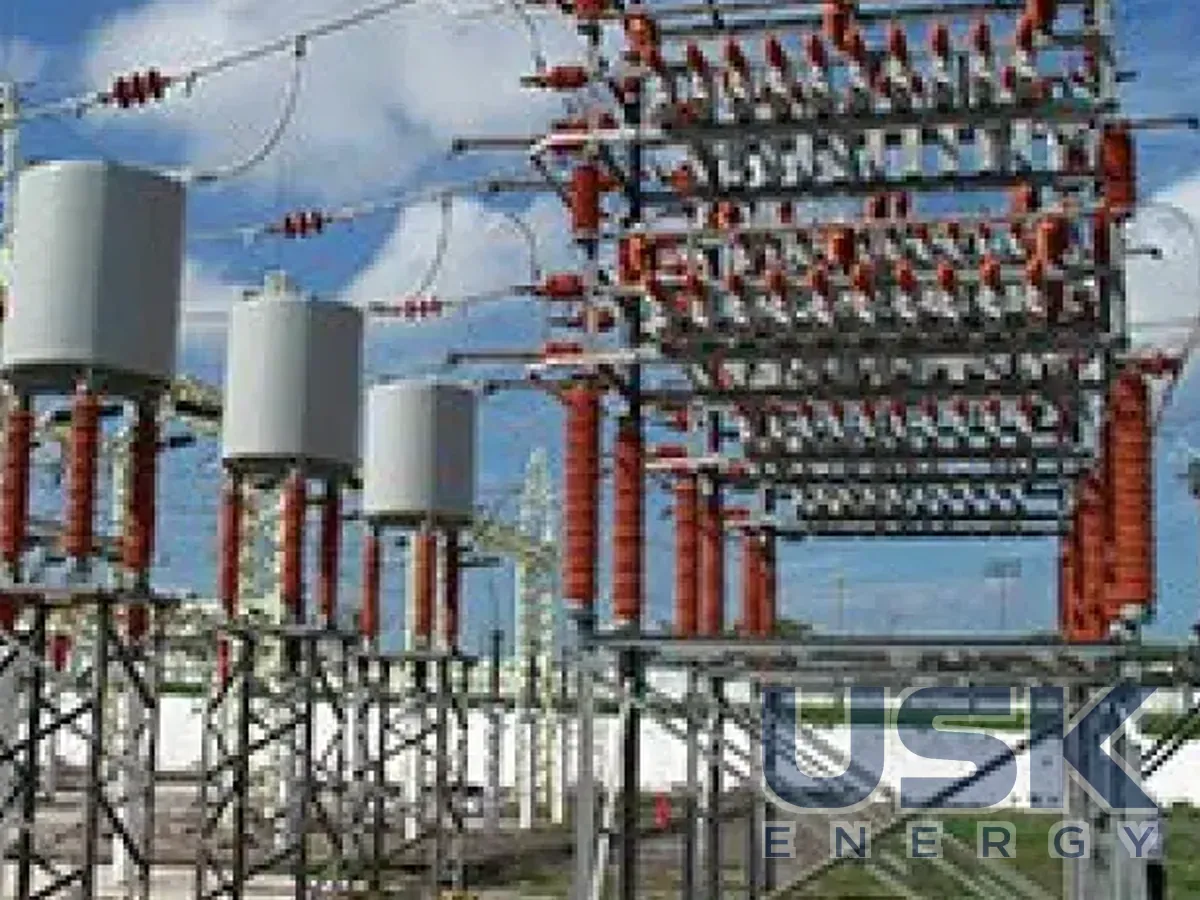

Як опції установки комплектуються налаштованими та розстроєними реакторами. Налаштований реактор разом із конденсаторами утворює фільтр, резонансну частоту якого підібрано під конкретну гармоніку, наприклад від потужних випрямлячів або інверторів, і фільтр поглинає її, не пускаючи в мережу. Розстроєний реактор зсуває резонанс нижче характерних гармонік і захищає конденсатори від перевантаження вищими гармоніками, а також виключає підсилення гармонік через резонанс батареї з індуктивністю мережі. На вітрових електростанціях із довгими кабельними мережами резонансні явища трапляються часто, і виробник описує такі випадки в опублікованих прикладах впровадження.

Arteche публікує практичні приклади з гірничодобувних підприємств Codelco в Чилі, з газопереробних комплексів PEMEX, із сонячної станції El Romero Solar у Чилі та з комерційного комплексу City Walk у Дубаї. У технічних статтях виробника розібрано основні поняття якості електроенергії за IEEE-519. Для проєктування потрібні дані про мережу, потужність короткого замикання в точці приєднання, графік навантаження та спектр гармонік за результатами вимірювань. За ними розраховують потужність і кількість ступенів, параметри реакторів, схему захисту та умови комутації. Окремо оцінюють кидки струму під час увімкнення ступенів і потребу в струмообмежувальних реакторах, якщо батарея вмикається паралельно ступеням, що вже працюють.
