CAHORS — послідовний активний фільтр 13–30 МВА для генерувальних об'єктів

Опис

Послідовний активний фільтр CAHORS розв’язує проблему, з якою стикаються незалежні виробники енергії, під’єднані до розподільчої мережі СН. Мережевий оператор передає силовою мережею сигнали тарифного керування. Це сигнали тональної частоти, які живильні підстанції накладають на напругу мережі, а приймачі в споживачів за ними перемикають тарифи, вмикають і вимикають навантаження. Генерувальний об’єкт, чи то ВЕС, когенераційна установка або СЕС, на цих частотах може поводитися як низький опір і частково поглинати сигнал. У результаті сигнал на сусідніх ділянках мережі слабшає, і приймачі споживачів починають працювати нестабільно.

Фільтр працює в діапазоні частот сигналів 167–217 Гц, які мережевий оператор передає від живильних підстанцій. Його вмикають послідовно в коло приєднання генерувального об’єкта до мережі. На частотах тарифних сигналів фільтр створює для них високий опір, і генерувальний об’єкт перестає відтягувати сигнал на себе, а на частоті мережі потужність проходить практично без перешкод. Так об’єкт генерації можна під’єднати до мережі, не погіршуючи роботу системи тарифного керування в сусідніх споживачів.

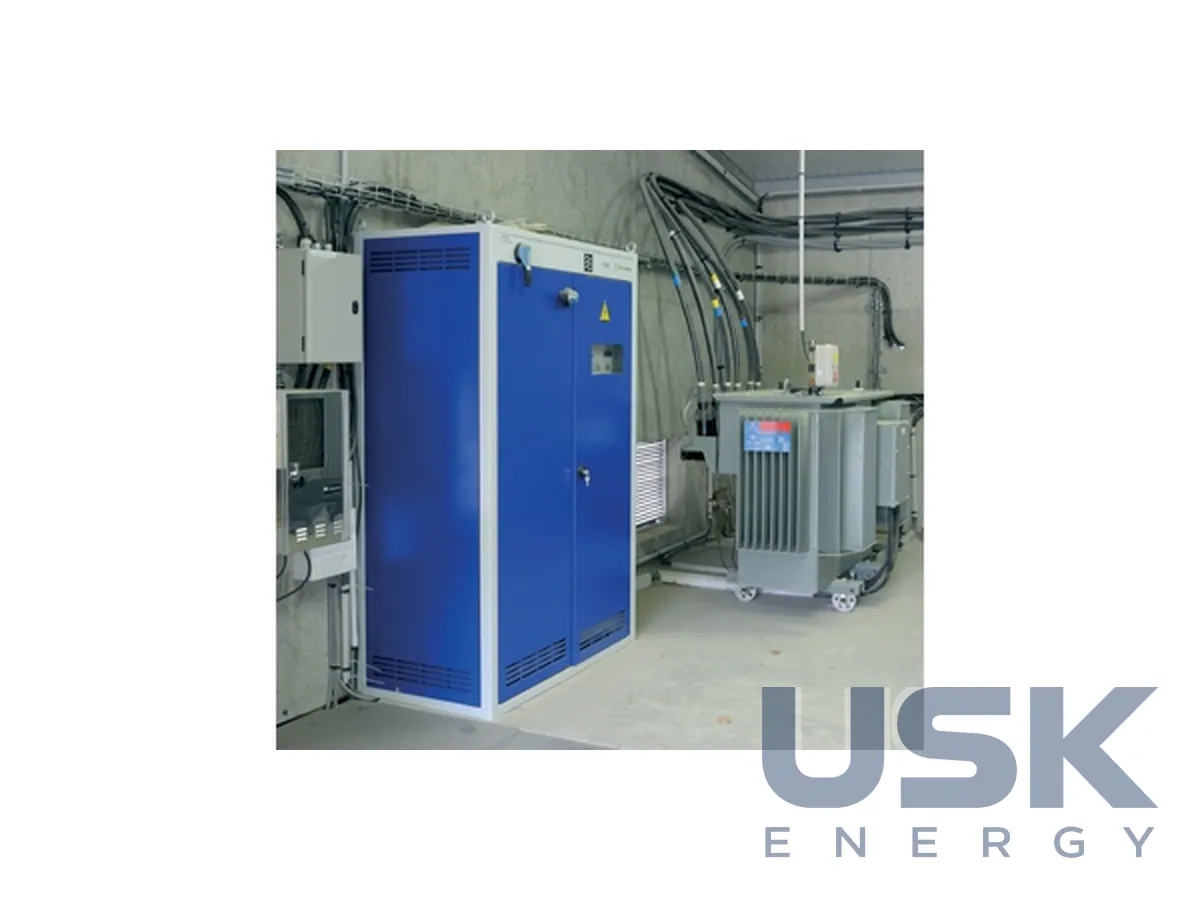

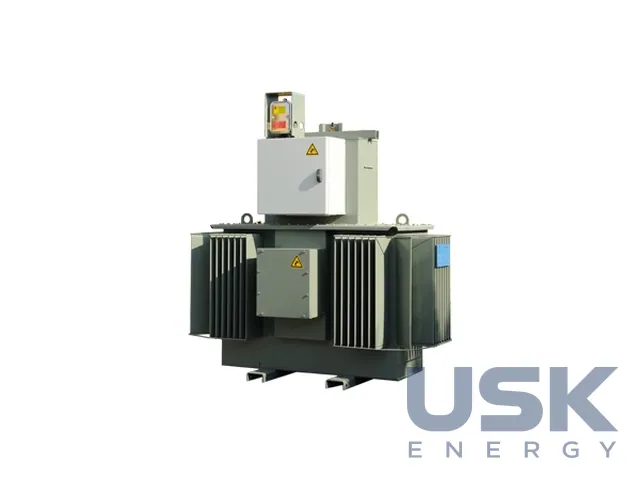

Ряд потужностей містить виконання на 13, 20 і 30 МВА, номінальна напруга 15 або 20 кВ. Потужність фільтра вибирають за потужністю генерувального об’єкта та струмом його приєднання. Пристрій виконано в масляному виконанні, охолодження ONAN, тобто природна циркуляція масла та повітря без вентиляторів і насосів. Діелектрик масло без ПХБ або рослинна олія. Рослинну олію вибирають для майданчиків із підвищеними екологічними вимогами, наприклад на сільськогосподарських землях або поблизу водойм, де можливий витік.

На відміну від пасивного фільтра, він не потребує обслуговування й не дрейфує з часом. Пасивний загороджувальний фільтр побудовано на налаштованих LC-контурах, параметри яких змінюються з температурою та старінням конденсаторів, і його доводиться періодично перевіряти й підлаштовувати. Активний фільтр такого підлаштування не потребує, його характеристики з часом не змінюються, тому в експлуатації до нього потрібно менше уваги.

Як опцію встановлюють вбудований трансформатор власних потреб 40 кВА. Він живить допоміжне обладнання підстанції генерувального об’єкта, тобто освітлення, обігрів, системи керування, зв’язок і зарядні пристрої. Для невеликих об’єктів це звільняє від окремого трансформатора власних потреб і пов’язаних з ним комірки та місця на майданчику. Потужність 40 кВА при цьому треба звірити з реальним навантаженням власних потреб, особливо якщо на об’єкті є електрообігрів або системи накопичення енергії.

Під час замовлення фільтра зазначають потужність і номінальну напругу приєднання, діапазон частот тарифних сигналів мережевого оператора, тип діелектрика та потребу у вбудованому трансформаторі власних потреб. Вимоги до допустимого ослаблення тарифних сигналів задає мережевий оператор у технічних умовах на під’єднання, і фільтр підбирають так, щоб об’єкт генерації ці вимоги виконував.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
